Замена сенсорной панели ASUS Chromebook C200MA DS01
Это руководство проведёт Вас пошагово через процесс снятия сенсорной панели Chromebook.
Шаг 1
Перед началом выключите Chromebook. Закройте дисплей и положите устройство дисплеем вниз на мягкую поверхность.
Снимите пять винтов Phillips #0 длиной 8,4 мм.
Снимите четыре винта Phillips #0 длиной 4,6 мм.
Шаг 2
Используйте пластиковый инструмент для вскрытия, чтобы аккуратно пройти по краю корпуса Chromebook, пока задняя панель не начнёт подниматься.
Шаг 3
Снимите заднюю панель, поднимая её от корпуса Chromebook.
При снятии панели вы можете услышать щелчки — это нормально.
Шаг 4
Чтобы отключить аккумулятор, сожмите разноцветный кабель мультиметра большим и указательным пальцами и потяните напрямую назад.
Шаг 5
Снимите четыре винта Phillips #0 длиной 4,7 мм, которые крепят аккумулятор к Chromebook.
Шаг 6
Выньте аккумулятор.
Шаг 7

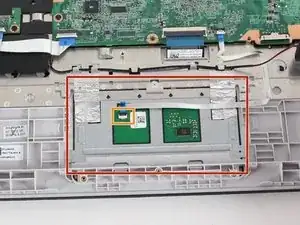

Найдите сенсорную панель.
Найдите разъём кабеля сенсорной панели.
Шаг 8
Отключите ZIF-разъём кабеля сенсорной панели (разъём с нулевым усилием вставки).
Поднимите фиксирующую планку с помощью лопатки или пальцев.
Аккуратно потяните за гибкий кабель, чтобы отсоединить его.
Шаг 9

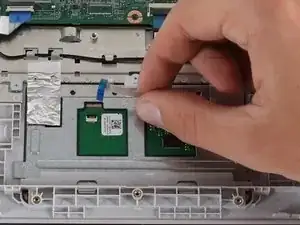

Аккуратно удалите клейкую ленту с гибкого кабеля сенсорной панели.
Шаг 10

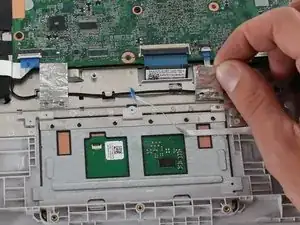

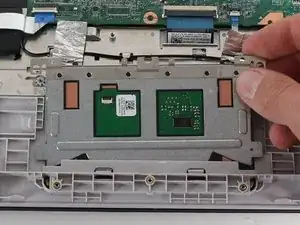

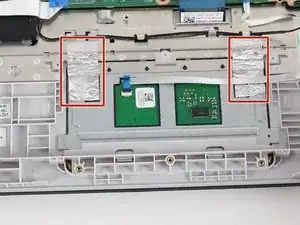

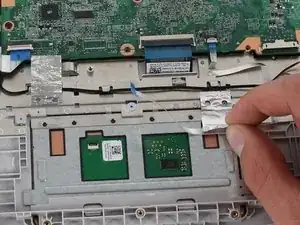

Аккуратно снимите металлическую ленту только с сенсорной панели.
Старайтесь не рвать ленту — её можно будет использовать повторно при сборке.
Шаг 11

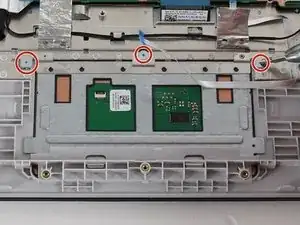

Снимите три винта Phillips #00 длиной 1,8 мм.
Шаг 12

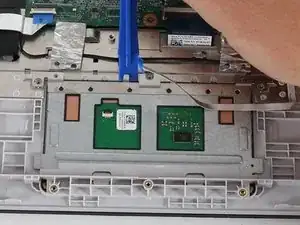

Подденьте дальний край сенсорной панели и снимите её.
Заключение
Для обратной сборки выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
