Замена разъема зарядки Asus Chromebook C201

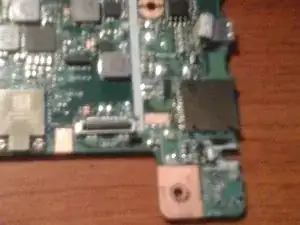

Как видно на изображении, я уже удалил разъем зарядки (в правом нижнем углу). Если вам нужен гид для понимания, как добраться до этого шага, то этот гид, вероятно, не для вас, так как он включает в себя пайку.

Теперь, насколько я могу судить, учитывая, что Asus не публикует схемы своих плат, четыре крупных контакта по бокам сборки разъема являются основными горячими и нейтральными контактами, а три маленьких контакта сзади предназначены для индикатора LED. Перед установкой сборки на плату лучше удалить старую пайку. Установите разъем на плату.

Теперь, когда сборка установлена на плату, вам понадобятся пинцет и паяльник с тонким наконечником. Просто нанесите немного припоя на места, где находятся контакты, одновременно удерживая сборку на месте. Припой должен прилипнуть к площадкам, и у вас будет работающий разъем зарядки. Поздравляю.

Если ваша плата не так проста, и вам не хватает одной или нескольких площадок, вам нужно будет определить, куда идут дорожки из разъема, и установить перемычку. К сожалению, у меня нет этой информации под рукой.
