Замена радиатора Asus Chromebook C101P
В Asus Chromebook C101P только один компонент предотвращает перегрев. Радиатор — это L-образная медная пластина, которая прикреплена к процессору на материнской плате для отвода тепла. Он закреплён с помощью теплопасты, поэтому убедитесь, что у вас она есть под рукой. Перед снятием радиатора убедитесь, что Chromebook полностью выключен и не подключён к сети. Также подождите несколько минут после выключения, так как радиатор может быть горячим.
Шаг 1
Переверните Chromebook так, чтобы нижняя часть была обращена вверх.
Снимите девять винтов Torx T5.
Шаг 2
Снимите четыре резиновые накладки на нижней стороне Chromebook с помощью монтажного инструмента.
Шаг 3
Снимите четыре чёрных винта, под которыми были резиновые накладки.
Шаг 4
Переориентируйте Chromebook так, чтобы правая сторона была обращена вверх.
Вставьте монтажный инструмент или лопатку между клавиатурой (верхней крышкой) и нижней частью корпуса.
Шаг 5
Оттяните чёрный фиксатор у основания кабеля. Пока фиксатор оттянут, с помощью пинцета выньте большой ленточный кабель.
Оттяните чёрный фиксатор у основания кабеля. Пока фиксатор оттянут, с помощью пинцета выньте маленький ленточный кабель.
Отделите клавиатуру от остальной части ноутбука.
Шаг 6

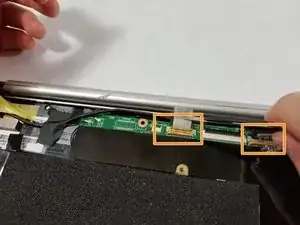

Отсоедините кабели экрана от материнской платы с помощью пинцета.
Отклейте ленту или плёнку, чтобы легче снять кабели экрана.
Шаг 7

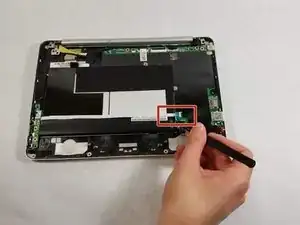

Поднимите чёрный фиксатор у основания маленького белого ленточного кабеля. Снимите кабель и отложите в сторону.
Шаг 8

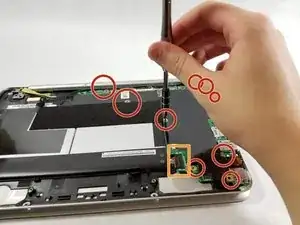

Снимите девять винтов Phillips #0.
Три круга на руке указывают, что ещё три винта не видны на фото.
При возможности отключите кабель аккумулятора. В противном случае аккуратно переверните материнскую плату, чтобы открыть радиатор.
Материнская плата может быть горячей. Убедитесь, что вы оставили Chromebook выключенным на несколько минут.
Шаг 9
Снимите четыре винта Phillips #0 с радиатора.
Отсоедините радиатор от материнской платы.
Отделение может требовать небольшого усилия из‑за теплопасты.
Когда будете готовы установить новый радиатор, нанесите небольшую каплю теплопасты на процессор.
Заключение
Чтобы собрать устройство обратно, выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
