Замена USB-платы на ASUS Chromebook C200MA DS01
Это руководство проведет вас через пошаговый процесс удаления USB-платы вашего Chromebook.
Шаг 1
Перед тем как продолжить, отключите питание вашего Chromebook. Закройте экран и положите его на мягкую поверхность, экраном вниз.
Снимите пять винтов Philips #0 длиной 8.4 мм.
Снимите четыре винта Philips #0 длиной 4.6 мм.
Шаг 2
Используйте пластиковый инструмент для открытия, чтобы аккуратно обойти край Chromebook, пока задняя панель не начнет подниматься.
Шаг 3
Снимите заднюю панель, поднимая её от Chromebook.
При снятии панели могут слышаться щелчки, это совершенно нормально.
Шаг 4

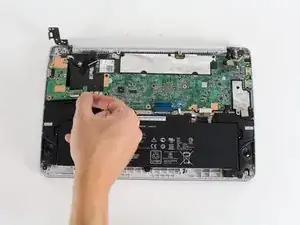

Чтобы отключить аккумулятор, зажмите многоклассный кабель большим и указательным пальцем и потяните непосредственно назад.
Шаг 5

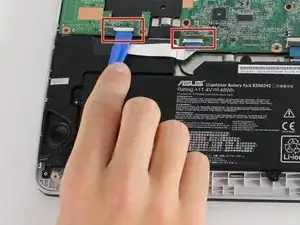

Отключите разъемы ZIF (нулевого усилия вставки) USB-платы, которые соединяют материнскую плату с USB-платой в верхнем левом углу.
Поднимите пластиковые защёлки ZIF, используя пластиковый инструмент для открытия или пальцы.

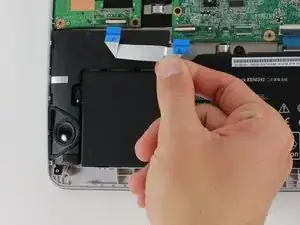

Осторожно потяните за гибким кабелем, чтобы отключить его от разъемов.
Шаг 6

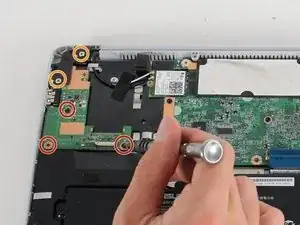

Удалите три винта Philips длиной 5.77 мм на USB-плате.
Удалите два винта Philips длиной 4.77 мм из петли.
Шаг 7

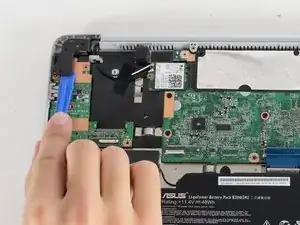

Используйте пластиковый инструмент для открытия, чтобы поднять петлю от Chromebook.
Шаг 8
Аккуратно поднимите USB-плату из Chromebook.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
