Замена батарейки CMOS в HP Pavilion 15-p046nr

Переверните ноутбук дном вверх.

Поместите палец на верхнюю левую фиксирующую кнопку с изображением замка.

Перемещение ползунка требует некоторого усилия.

Сдвиньте кнопку вправо до появления символа открытого замка.

Поместите палец или большой палец на верхний правый ползунок с видимым символом батареи.

Сдвиньте кнопку влево.

Перемещение ползунка потребует некоторого усилия.

Поднимите батарею с компьютера большим пальцем.

При установке батареи назад не потребуется сдвигать правую кнопку вместе с батареей.

Снимите заглушки винтов с крышек петель в верхнем левом и правом углах.

Отвинтите по одному винту 7 мм с каждой крышки петли, используя отвёртку Phillips #00.

Снимите крышки петель, потянув крышку вверх и наружу за верхнюю часть.

Снимите тринадцать винтов 7 мм с задней панели, используя отвёртку Phillips #00.

Снимите три винта 5 мм с задней панели, используя отвёртку Phillips #00.

Возьмитесь за дисковод слева и полностью выньте дисковод.

Переверните ноутбук и откройте дисплей.

Проведите пластиковым инструментом по всему краю клавиатуры, чтобы отделить клавиатуру от основания ноутбука.

Аккуратно приподнимите панель клавиатуры.

Поднимайте клавиатуру осторожно. Клавиатура всё ещё прикреплена шлейфами.

Используйте кончик синего пластикового инструмента, чтобы осторожно отогнуть серую фиксирующую планку вверх у двух шлейфов, соединяющих клавиатуру с устройством.

Поднимайте только планку, а не разъём, так как разъём легко отламывается.

Возьмите шлейф и аккуратно потяните его из разъёма.

Для повторной установки вставьте шлейф в разъём и закройте планку по чёрной линии.

Поднимите клавиатуру и отведите её от устройства.

Снятие клавиатуры обнажает материнскую плату и её чувствительные компоненты. Убедитесь, что на материнской плате не установлены инструменты или предметы, так как это может повредить её.

Используйте кончик синего пластикового инструмента, чтобы осторожно отогнуть серую фиксирующую планку вверх у трёх шлейфов в правом нижнем углу материнской платы.

Поднимайте только планку, а не разъём, так как разъём легко отламывается.

Возьмите каждый шлейф и аккуратно потяните его из разъёма.

Для повторной установки вставьте шлейф в разъём и закройте планку по чёрной линии.

Отведите шлейфы от материнской платы.

Чтобы отсоединить динамики, осторожно потяните за кабели, подключенные к материнской плате от акустической системы.

Не дергайте и не рвите кабели, так как они легко ломаются.

Отведите кабели динамиков от материнской платы.

Используйте кончик синего пластикового инструмента или ноготь, чтобы аккуратно отогнуть серую фиксирующую планку у шлейфа веб-камеры.

Поднимайте только планку, а не разъём, так как разъём легко отламывается.

Возьмите шлейф и аккуратно потяните его из разъёма.

Отвинтите один винт 6 мм на беспроводной карте с помощью отвёртки Phillips #00.

После удаления винта беспроводная карта наклонится вверх.

Аккуратно потяните беспроводную карту от материнской платы под тем же углом, под которым она располагается.

В верхнем левом углу материнской платы отвинтите один неподдающийся снятию винт с крышки разъёма зарядного устройства с помощью отвёртки Phillips #00.

«Неподдающиеся снятию винты» — это винты, которые нельзя полностью извлечь и которые остаются в отверстии после отворачивания.

Снимите крышку разъёма зарядного устройства.

Осторожно потяните разъём зарядного устройства вверх, чтобы отсоединить его.

Разъём зарядного устройства останется прикреплён к устройству.

Удалите четыре винта 6 мм с материнской платы крестовой отверткой Phillips #00.

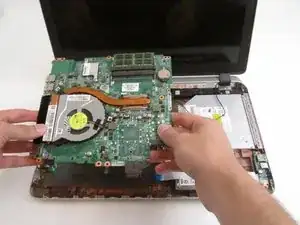

Осторожно поднимите материнскую плату непосредственно вверх из держателей и выньте её из корпуса устройства.

Будьте осторожны, не применяйте чрезмерное усилие при подъёме материнской платы — на ней много хрупких цепей и чипов.

Удалите материнскую плату из устройства после того, как убедитесь, что она не зацеплена кабелями или разъёмами.

Перед повторной установкой убедитесь, что все кабели свободны, чтобы не защемить их под платой.

Переверните материнскую плату, чтобы открыть её обратную сторону.

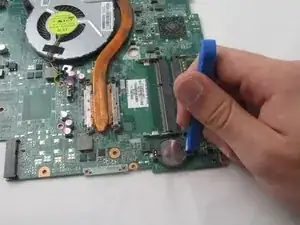

Вставьте синий пластмассовый инструмент для вскрытия в корпус батарейки CMOS вдоль паза в направлении центра материнской платы. Батарейка должна сдвинуться влево.

Не используйте металлический инструмент — он может повредить чувствительные компоненты материнской платы или пробить батарейку.

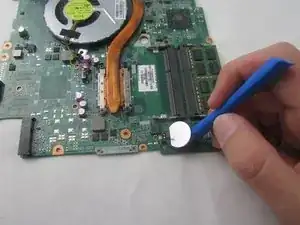

Подденьте батарейку CMOS вверх с помощью инструмента для вскрытия — батарейка выскользнёт из держателя.

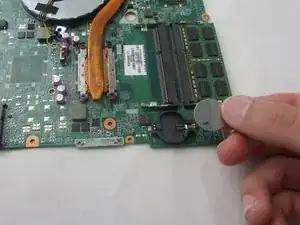

Снимите батарейку CMOS с материнской платы.
