Замена материнской платы HP Pavilion 15 P Series

Перед работой с ноутбуком убедитесь, что он выключен.

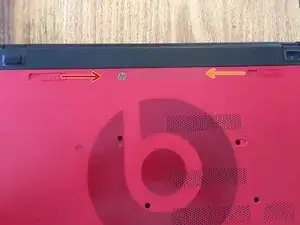

Сдвиньте фиксатор вправо до появления символа «открыто».

Затем потяните защёлку влево, чтобы освободить батарею.

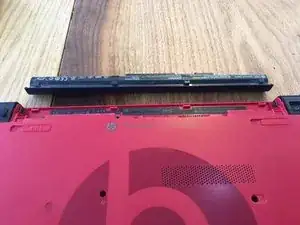

Поднимите батарею, отсоединив её от разъёма.

Выверните один винт Phillips №0, удерживающий оптический привод.

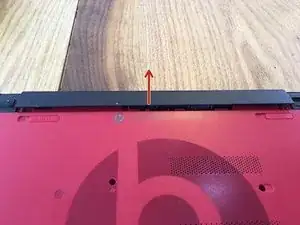

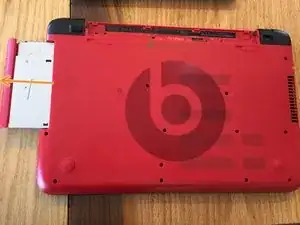

С помощью лопатки выдавите оптический привод наружу.

Полностью извлеките оптический привод и отложите в сторону.

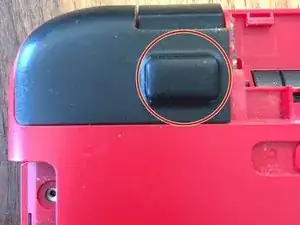

С помощью лопатки подденьте резиновую заглушку.

Снимите винт, скрытый под заглушкой.

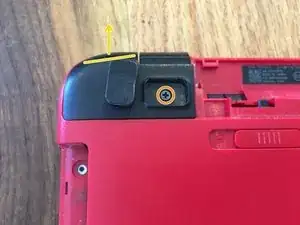

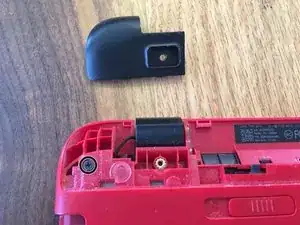

Небольшим усилием приподнимите отмеченную часть крышки петли. Оттяните крышку от корпуса, чтобы освободить её.

Снимите винт петли.

Повторите все действия с другой стороны.

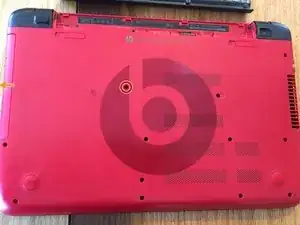

Удалите каждый из выделенных винтов.

Обратите внимание, этот винт иногда закрыт заглушкой.

Снимите серебристый винт с потайной головкой в отсеке оптического привода.

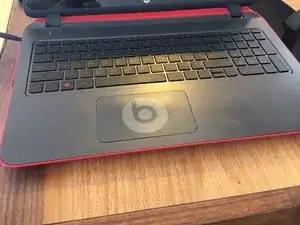

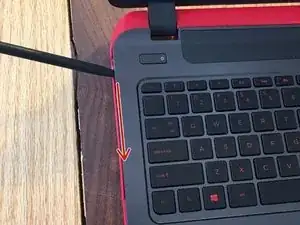

Переверните компьютер и откройте дисплей. С помощью лопатки, инструмента для вскрытия, медиаторa или карты подденьте верхнюю крышку между рамкой и самой крышкой.

Аккуратно проходите по периметру верхней крышки, пока клавиатура не сможет быть свободно приподнята.

ПРИМЕЧАНИЕ: не снимайте клавиатуру полностью до следующего шага, где мы отключаем ленточные кабели.

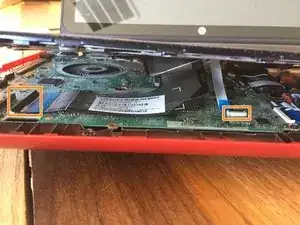

Используя лопатка или инструмент для поддёма, поднимите фиксаторы каждого ленточного кабеля. *Будьте осторожны при снятии и обращении с ленточными кабелями — они очень хрупкие.

Наконец, отключите последние два ленточных кабеля, расположенные в верхней части клавиатуры.

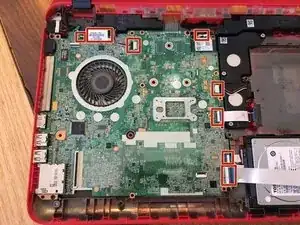

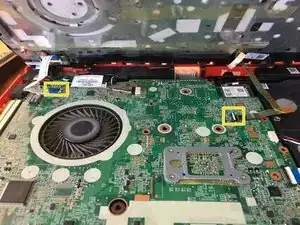

Отсоедините все кабели и разъёмы, подключённые к материнской плате.

Затем удалите винты, крепящие материнскую плату к нижней части корпуса.

В этой области может быть винт; в моём устройстве его не было.

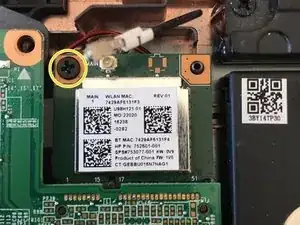

Снимите винт, удерживающий модуль Wi‑Fi. Извлеките модуль Wi‑Fi.

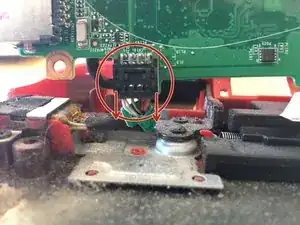

Самое сложное соединение для отсоединения — это кабель питания разъёма переменного/постоянного тока. Снимите его, захватывая внешние края разъёма и слегка покачивая.

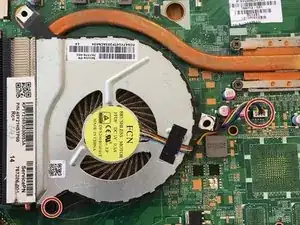

Снимите вентилятор, отсоединив белый штырьковый разъём, затем выкрутите единственный винт Phillips, удерживающий вентилятор.

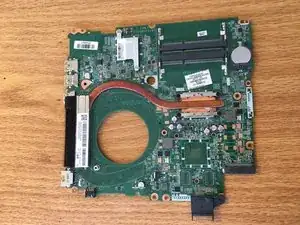

Теперь вы готовы установить новую материнскую плату!
