Замена материнской платы HP Pavilion 15-p046nr
Если материнская плата перестала работать, вы попали по адресу. В этом руководстве показано, как заменить материнскую плату ноутбука. Материнская плата — главный узел для всех компонентов компьютера и критична для его работы. Замена материнской платы может потребоваться, если компьютер не запускается после замены адаптера питания или если экран черный и индикатор caps lock мигает. Для успешной замены материнской платы вам понадобится магнитный проектный коврик, отвертка Phillips #00 и пластиковый инструмент для вскрытия. Перед началом убедитесь, что устройство полностью отключено от питания.
Шаг 1
Переверните ноутбук так, чтобы низ был направлен вверх.
Положите палец на верхнюю левую сдвижную кнопку с изображением замка.
Для перемещения слайдера потребуется небольшое усилие.
Сдвиньте кнопку вправо, чтобы появился символ открытого замка.
Шаг 2
Пальцем или большим пальцем нажмите на верхнюю правую сдвижную кнопку с изображением батареи.
Сдвиньте кнопку влево.
Для перемещения слайдера потребуется некоторое усилие.
Поднимите батарею с компьютера большим пальцем.
Для повторной установки батареи с правой сдвижной кнопкой действовать не нужно.
Шаг 3
Снимите заглушки винтов с накладок петель в верхнем левом и правом углах.
Выверните по одному винту 7 мм из каждой накладки петли с помощью отвертки Phillips #00.
Снимите накладки петель, потянув вверх и наружу за верхнюю часть крышки.
Шаг 4
Выверните тринадцать винтов 7 мм с задней панели с помощью отвертки Phillips #00.
Выверните три винта 5 мм с задней панели с помощью отвертки Phillips #00.
Возьмитесь за дисковод с левой стороны и полностью вытащите его.
Переверните ноутбук и откройте экран.
Шаг 5
Проведите пластиковым инструментом по всему краю клавиатуры, чтобы отделить клавиатуру от корпуса ноутбука.
Аккуратно приподнимите панель клавиатуры.
Будьте осторожны при подъеме клавиатуры. Клавиатура все еще прикреплена ленточными кабелями.
Шаг 6
С помощью острия синего пластикового инструмента аккуратно отогните серую фиксирующую защелку двух ленточных кабелей, соединяющих клавиатуру с устройством.
Поднимайте только защелку, а не разъемный гнездо, так как гнездо легко ломается.
Возьмитесь за ленточный кабель и аккуратно потяните в сторону от разъема.
Для повторной установки вставьте ленточный кабель в разъем и закройте защелку по черной линии.
Шаг 7
Поднимите клавиатуру и отведите ее от устройства.
Снятие клавиатуры открывает материнскую плату и её чувствительные компоненты. Убедитесь, что на материнской плате не расположены инструменты или предметы, которые могут её повредить.
Шаг 8

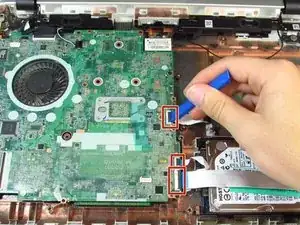

С помощью острия синего пластикового инструмента аккуратно отогните серые фиксирующие защелки трех ленточных кабелей в правом нижнем углу материнской платы.
Поднимайте только защелки, а не разъемные гнёзда, так как гнёзда легко ломаются.
Возьмитесь за каждый ленточный кабель и аккуратно потяните в сторону от разъема.
Для повторной установки вставьте ленточный кабель в разъем и закройте защелку по черной линии.
Отведите ленточные кабели от материнской платы.
Шаг 9

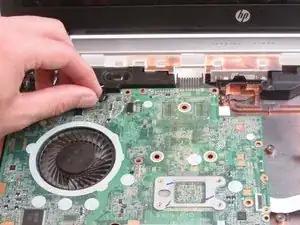

Чтобы отключить динамики, аккуратно потяните кабели, соединяющие их с материнской платой.
Не дергайте и не рвите кабели, они легко ломаются.
Отведите кабели динамиков от материнской платы.
Шаг 10

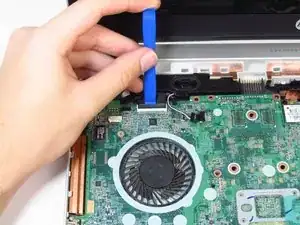

Используйте острие синего пластикового инструмента или ноготь, чтобы аккуратно отогнуть серую фиксирующую защелку ленточного кабеля веб-камеры.
Поднимайте только защелку, а не разъемное гнездо, так как гнездо легко ломается.
Возьмитесь за ленточный кабель и аккуратно потяните в сторону от разъема.
Шаг 11

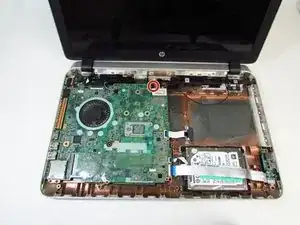

Выверните один винт 6 мм на беспроводной карте с помощью отвертки Phillips #00.
После удаления винта беспроводная карта откинется под углом.
Аккуратно отсоедините беспроводную карту от материнской платы, потянув под тем же углом, под которым она находилась.
Шаг 12

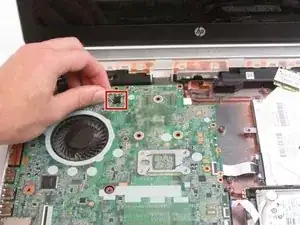

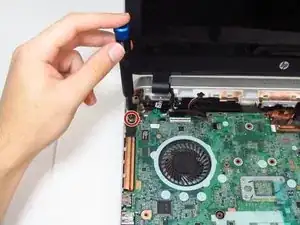

В верхнем левом углу материнской платы выкрутите один захватывающий винт с крышки разъема питания с помощью отвертки Phillips #00.
«Захватывающие винты» — это винты, которые нельзя полностью вынуть; они остаются в отверстии после отвинчивания.
Снимите крышку разъема питания.

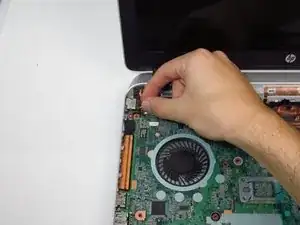

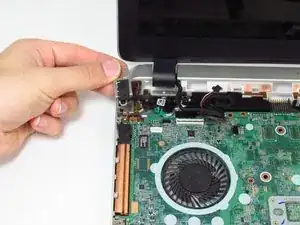

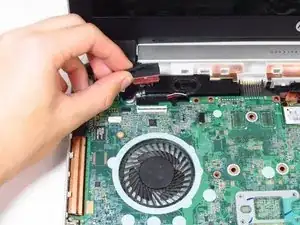

Аккуратно потяните разъем питания вверх, чтобы отсоединить его.
Разъем питания останется прикрепленным к устройству.
Шаг 13

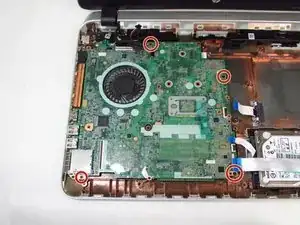

Удалите четыре винта длиной 6 мм с материнской платы крестовой отверткой Phillips #00.

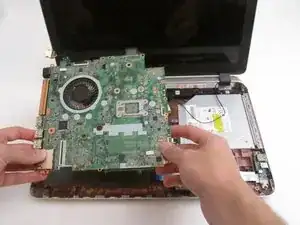

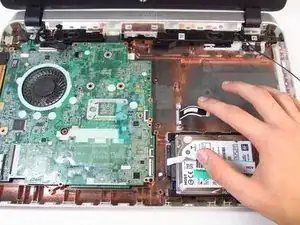

Осторожно поднимите материнскую плату прямо вверх из удерживающих пазов и извлеките её из устройства.
Будьте осторожны, не давите слишком сильно на материнскую плату при подъёме — на ней много хрупких цепей и микросхем.

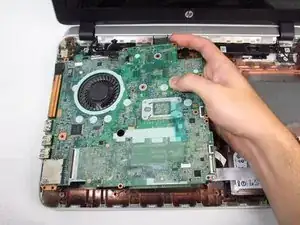

Полностью извлеките материнскую плату из устройства, убедившись, что она освобождена от всех кабелей и разъёмов.
Перед повторной установкой материнской платы убедитесь, что все кабели убраны, чтобы не зажать их при установке.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
