Удаление вентиляторов

Переверните компьютер, чтобы получить доступ к винтам на дне.

Удалите 8 черных винтов PH0 размером 7 мм (M2 x L7).

Примечание: Практически все другие винты в этом компьютере являются винтами PH1, которые могут быть повреждены при использовании более мелкой отвертки, но эти винты требуют отвертку Philips PH0.

Подденьте защелки и затем удалите нижнюю крышку. Начните спереди (четыре защелки), затем боков (по три защелки с каждой стороны) и сзади (четыре защелки) - также есть одна защелка посередине корпуса.

Удалите пленку с материнской платы.

Примечание: Сохраните пленку с материнской платы и повторно используйте ее при сборке компьютера. Замените пленку с материнской платы только в случае повреждения.

(1) Снимите скотч с термальной пластины DIMM с материнской платы.

(2-3) Поднимите флажок и отключите кабель платы I/O от материнской платы.

(2-3) Поднимите флажок и отключите аудио кабель FPC от материнской платы.

(2-3) Поднимите флажок и отключите кабель подсветки крышки шарнира от материнской платы.

Примечание: У моего устройства не было скотча с пластиной DIMM или кабеля в верхнем правом углу.

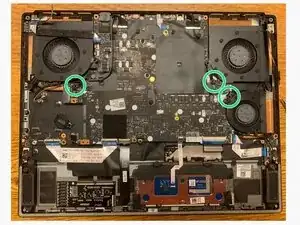

Отключите три кабеля вентиляторов от материнской платы, поднимая их от платы.

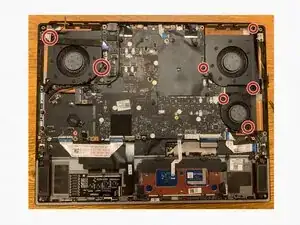

Удалите 7 черных винтов PH1 размером 6 мм (M2 x L6), удерживающих вентиляторы.

Примечание: Практически все винты для этого компьютера являются винтами PH1, которые могут быть повреждены при использовании более мелкой отвертки.

Снимите скотч с вентиляторов - возможно, с помощью осторожного нагрева.

Удалите вентиляторы - будьте осторожны с кабелями антенны Wi-Fi около верхнего левого вентилятора и кабелем динамика около маленького нижнего правого вентилятора.
