Снятие радиатора

На основе lenovo_legion_9_16irx9_hmm.pdf «Руководство по техническому обслуживанию оборудования» с https://pcsupport.lenovo.com/si/en/produ... также показано ниже как «Избранный документ». См. страницу 44.

Шаг 1

Переверните компьютер, чтобы получить доступ к винтам на нижней части.

Снимите 8 чёрных винтов PH0 длиной 7 мм (M2 x L7).

Примечание: Практически все остальные винты в этом компьютере имеют шлиц PH1 и могут быть сорваны при использовании меньшей отвёртки, но эти винты требуют крестовой отвёртки PH0.

Шаг 2

Подденьте защёлки и затем снимите нижнюю крышку. Начните спереди (четыре защёлки), затем по бокам (по три защёлки с каждой стороны) и сзади (четыре защёлки) — также есть одна защёлка в средней части корпуса.

Шаг 3

Практически любые работы с компьютером безопаснее выполнять при отключённой батарее, поэтому лучше сделать это сейчас.

Отсоедините кабель блока батареи от платы, используя ногти или лопаточку. Используйте ногти, чтобы потянуть разъём и вынуть его. Не тяните за провод. Разъём может быть очень тугим. Я использовал плоскую отвёртку 3,5 мм, чтобы аккуратно сдвинуть боковые пластиковые края вниз в сторону батареи. Не заденьте компоненты на плате.

Шаг 4

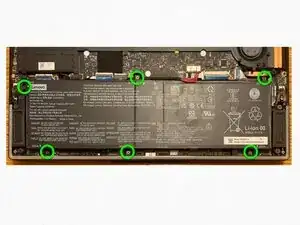

Снимите 6 чёрных винтов PH1 длиной 4 мм (M2 x L4). Нижний правый винт находится близко к магниту, который может притянуть его — могут понадобиться пинцет. В Руководстве по техническому обслуживанию не показан центральный нижний винт.

Примечание: Практически все винты в этом компьютере имеют шлиц PH1 и могут быть сорваны при использовании меньшей отвёртки.

Шаг 5

Поднимите и извлеките батарею.

Шаг 6

Снимите мифарную прокладку системной платы.

Примечание: Сохраните мифарную прокладку системной платы и повторно используйте её при сборке компьютера. Заменяйте прокладку только в случае её повреждения.

Шаг 7

Снимите 4 чёрных винта PH1 (M2 x L4), затем снимите экран SSD.

Примечание: Практически все винты в этом компьютере имеют шлиц PH1 и могут быть сорваны при использовании меньшей отвёртки.

Шаг 8

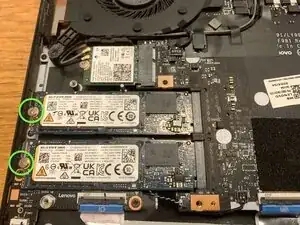

Снимите 2 серебристых винта PH1 длиной 2 мм (M2 x L2), по одному для каждого SSD.

Примечание: Практически все винты в этом компьютере имеют шлиц PH1 и могут быть сорваны при использовании меньшей отвёртки.

Шаг 9

Извлеките каждый SSD, потянув его от слота.

Примечание: может быть важно вернуть SSD в тот же слот, поэтому пометьте их каким-либо образом — например «T» для верхнего и «B» для нижнего.

Шаг 10

Отсоедините разъёмы основных и вспомогательных антенн. Обратите внимание, какого цвета кабель подключён к каждому контакту — на фотографируемой плате серый кабель подключён к верхнему контакту (обозначенному как «#1 Aux» белым треугольником на карте Wi‑Fi), а чёрный кабель подключён к нижнему контакту (обозначенному как «#2 Main» чёрным треугольником на карте Wi‑Fi).

Снимите 1 серебристый винт PH1 длиной 2 мм (M2 x L2).

Примечание: Практически все винты в этом компьютере имеют шлиц PH1 и могут быть сорваны при использовании меньшей отвёртки.

Удалите карту Wi‑Fi, потянув её от слота.

Шаг 11

(1) Снимите ленту термопластины DIMM с системной платы.

(2–3) Поднимите фиксатор и отсоедините кабель платы ввода/вывода от системной платы.

(2–3) Поднимите фиксатор и отсоедините FPC‑кабель аудиосистемы от системной платы.

(2–3) Поднимите фиксатор и отсоедините кабель подсветки крышки петли от системной платы.

Примечание: в моей машине не было ленты термопластины или кабеля в верхнем правом углу.

Шаг 12

Отсоедините три кабеля вентиляторов от системной платы, оттянув их от платы.

Шаг 13

Снимите 7 чёрных винтов PH1 длиной 6 мм (M2 x L6), удерживающих вентиляторы.

Примечание: Практически все винты в этом компьютере имеют шлиц PH1 и могут быть сорваны при использовании меньшей отвёртки.

Снимите ленту с вентиляторов — при необходимости используйте слабое нагревание.

Снимите вентиляторы — будьте внимательны к кабелям Wi‑Fi возле верхнего левого вентилятора и кабелю динамика возле маленького нижнего правого вентилятора.

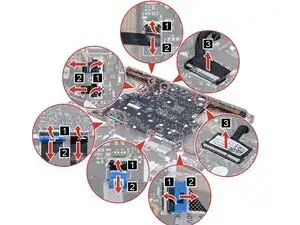

Шаг 14

Отсоедините 9 кабелей, подключенных к системной плате.

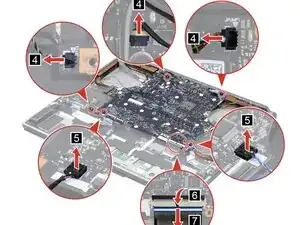

Шаг 15

Отсоедините ещё пять кабелей от системной платы.

Шаг 16

Снимите 3 чёрных винта PH1 длиной 4 мм (M2 x L4).

Снимите 2 чёрных винта PH1 длиной 6 мм (M2 x L4).

Примечание: Практически все винты в этом компьютере имеют шлиц PH1 и могут быть сорваны при использовании меньшей отвёртки.

Снимите ленты, удерживающие антенные провода на плате.

Осторожно извлеките модуль системной платы.

Шаг 17

ПРИМЕЧАНИЕ — CPU охлаждается с помощью проводящего «жидкого металла» — если он попадёт на плату в непредназначенные места, это может необратимо повредить плату. Проявляйте крайнюю осторожность.

Разместите плату так, чтобы тепловые трубки радиатора были вверху.

Ослабьте 6 чёрных винтов PH1 (они зафиксированы и не выйдут полностью).

Снимите 2 чёрных винта длиной 6 мм (M2 x L6).

Снимите 1 чёрный винт длиной 4 мм (M2 x L4).

Снимите радиатор и удалите термический материал «жидкий металл» с CPU.

Заключение

Для повторной сборки устройства выполните эти инструкции в обратном порядке.
