Замена вентилятора на ноутбуке Lenovo IdeaPad 330S-14IKB
Вентиляторы охлаждения ноутбуков иногда выходят из строя, вызывая различные симптомы: перегрев клавиатуры, появление посторонних шумов, например скрежета изнутри корпуса. Со временем проблема может усугубиться, что приведёт к снижению производительности компьютера или его полной остановке. Если на Вашем Lenovo IdeaPad 330S-14IKB проявились подобные признаки — возможно, пришло время заменить вентилятор. В этом руководстве описано, как это сделать.
Шаг 1

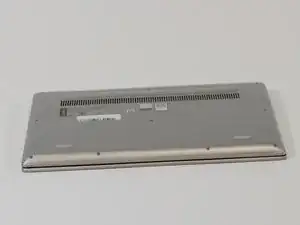

Поверните ноутбук нижней панелью вверх, чтобы можно было без труда прочитать обозначения на задней крышке.
Шаг 2

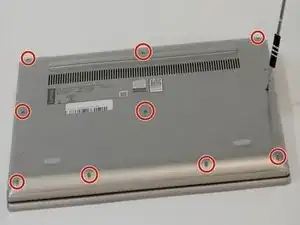

Выкрутите 10 винтов с нижней части ноутбука.
Аккуратно храните эти винты, например, на магнитной подложке, чтобы не потерять их.
(Серебристые, 5,8 мм, крестообразная отвёртка №0)
Шаг 3

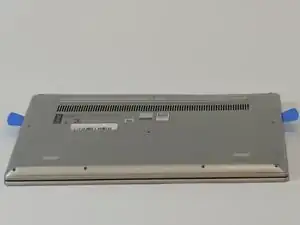

Медленно и осторожно снимите заднюю панель с ноутбука.
При необходимости используйте клинья, чтобы не повредить панель.
Шаг 4

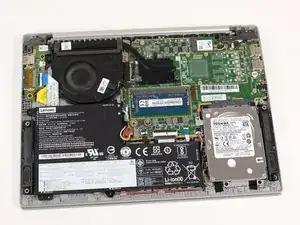

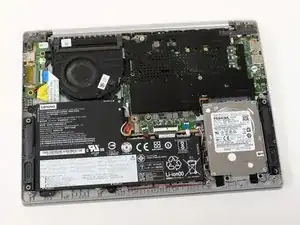

Найдите вентилятор в левом верхнем углу ноутбука.
Шаг 5

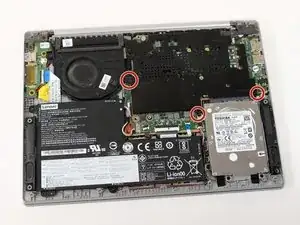

Найдите чёрную панель в правом верхнем углу и выкрутите три чёрных винта.
Снимите чёрную панель.
Храните чёрные винты отдельно от серебристых.
(Чёрные, 5,83 мм, крестообразная отвёртка №0)
Шаг 6

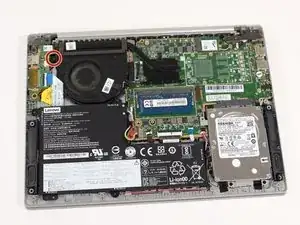

На левой стороне вентилятора закреплён один чёрный винт. Выкрутите его.
Храните этот винт отдельно от чёрных винтов, снятых ранее, поскольку он отличается по размеру.
(Чёрный, 3,47 мм, крестообразная отвёртка №0)
Шаг 7
Вентилятор соединён с радиатором; оставьте радиатор на месте, но удалите клейкую ленту, соединяющую эти детали.
Шаг 8

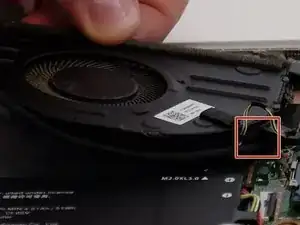

Перед тем как снять вентилятор, найдите на его правой стороне небольшую группу жёлтых, красных, синих и чёрных проводов.
Аккуратно отсоедините их от разъёма, не тянув за сами провода.
Для выполнения этого шага можно использовать отвёртку или аналогичный инструмент.
Шаг 9

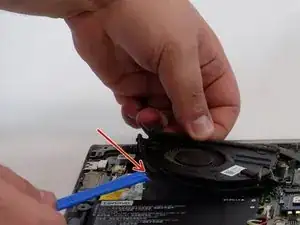

Отключите толстый чёрный провод, подключённый к разъёму на боковой стороне вентилятора.
Извлеките вентилятор.
Заключение
Чтобы собрать устройство, выполните приведённые инструкции в обратном порядке.
Перевод руководства с ifixit.com
