Замена USB/SD портов Lenovo IdeaPad 330S-14IKB
Хотя сами USB и SD порты рассчитаны на несколько тысяч подключений, при длительном использовании они в конечном итоге выйдут из строя. Проблемы могут возникнуть из-за дочерней платы, в которую подключены разъёмы памяти, или из-за повреждения внутренних контактов разъёмов.
Если у вашего Lenovo IdeaPad 330S-14IKB появляются такие симптомы, как неработающие USB-порты или их периодическая работа, а также шатание кабеля в разъёме, возможно, пришло время заменить USB и SD порты.
Шаг 1

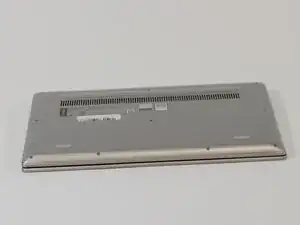

Начните с размещения ноутбука вверх дном, чтобы была видна маркировка на нижней крышке.
Шаг 2

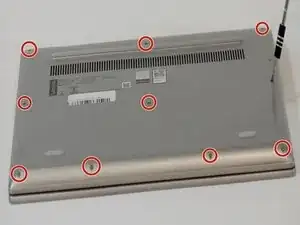

Удалите 10 серебристых винтов с нижней части ноутбука.
Храните эти винты в безопасном месте, например на магнитной подложке, чтобы не потерять их.
(Серебристые, 5.8 мм, крестовая отвертка #0)
Шаг 3
Аккуратно снимите заднюю панель с ноутбука.
Двигайтесь медленно и используйте монтажные лопатки, чтобы не повредить панель.
Шаг 4

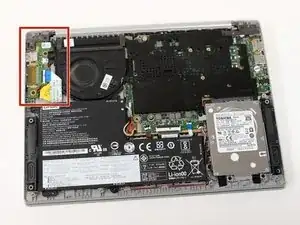

Найдите USB/SD порты в верхнем левом углу ноутбука.
Шаг 5
Удалите два чёрных винта, удерживающих плату с USB/SD разъёмами.
(Чёрные, 3.35 мм, крестовая отвертка #0)
Шаг 6

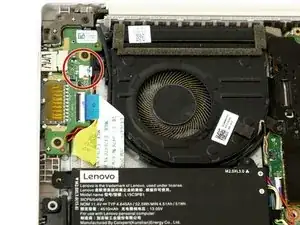

Осторожно отсоедините чёрный и красный провода от платы.
Не тяните провода слишком сильно.
Шаг 7

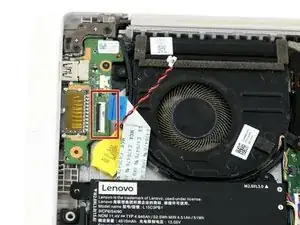

Отсоедините синего цвета кабель от платы.
Не тяните провода слишком сильно.
Шаг 8

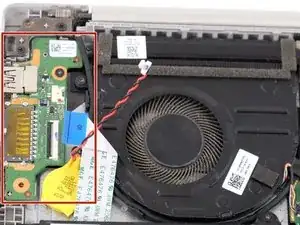

Снимите старые USB/SD порты.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
