Замена вентилятора Asus F6A-X2

Отключите все сетевые кабели и полностью выключите ноутбук. Попытки заменить часть ноутбука при подаваемом питании могут привести к поражению электричеством или повреждению устройства.

Переверните ноутбук лицевой стороной вниз и поверните так, чтобы аккумулятор находился напротив Вас.

На этой фотографии аккумулятор не показан.

Чтобы извлечь аккумулятор, установите по одному пальцу на каждый из двух черных защелкивающихся ползунков. Сдвиньте каждый ползунок к центру ноутбука, чтобы освободить замок.

Сдвиньте аккумулятор к себе и поднимите его из ноутбука.

Держа ноутбук лицевой стороной вниз, поверните его так, чтобы аккумуляторный отсек был от Вас.

Удалите шесть винтов Phillips #1 1.5 мм на задней панели ноутбука.

Вставьте палец в один из вырезов на нижней панели.

Осторожно приподнимите панель вверх, и задняя крышка ноутбука легко снимется.

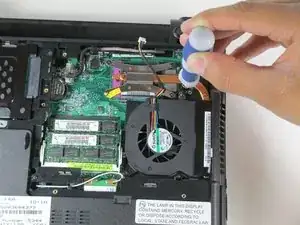

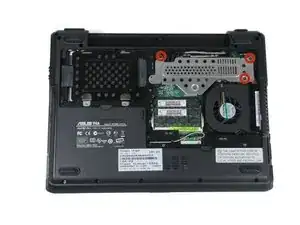

Удалите три винта Phillips #1 2.0 мм, фиксирующие металлическую защиту.

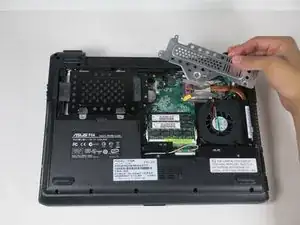

После удаления винтов просто поднимите металлическую защиту и извлеките её из ноутбука.

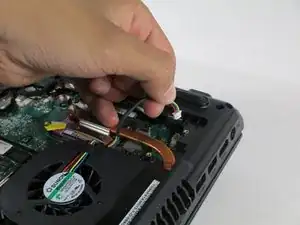

Отключите вентилятор от материнской платы, потянув за черный кабель строго вверх.

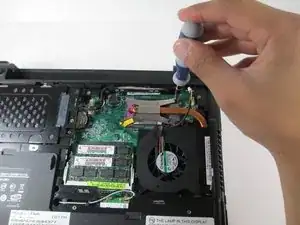

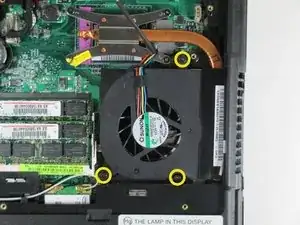

Удалите винты Phillips #1 1.5 мм, которые прикрепляют вентилятор к материнской плате.

Используя плоский конец лопатки, осторожно подденьте клейкую ленту, прикрепляющую вентилятор к стороне ноутбука.

При снятии клейкой ленты не удаляйте её полностью. Конец ленты должен оставаться на месте, чтобы прикрепить его к заменяемому вентилятору.

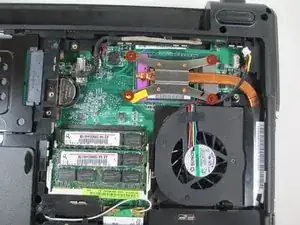

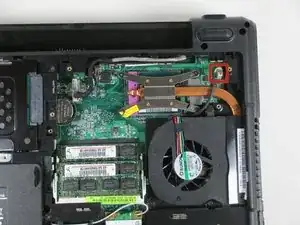

Удалите четыре винта Phillips #1 1.25 мм, которые фиксируют радиатор в месте.

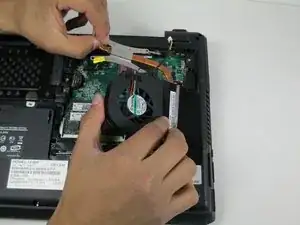

Держась одной рукой за радиатор, а другой — за вентилятор, потяните вверх с умеренной силой, чтобы извлечь компоненты из ноутбука.

Радиатор может оказывать значительное сопротивление при движении. Если снять его пальцами слишком сложно, используйте плоский конец лопатки, чтобы поддеть его с процессора.

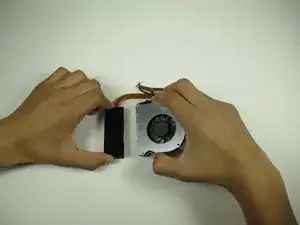

Переверните вентилятор и радиатор так, чтобы металлическая часть вентилятора была сверху, и уложите их плоско.

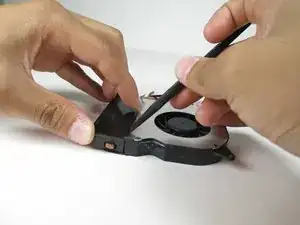

Плоским концом лопатки аккуратно оторвите клейкую ленту, прикрепляющую вентилятор к пластику.

Сняв клейкую ленту, просто отведите вентилятор от пластика, чтобы удалить его.
