Как установить термопрокладку в Framework Laptop 16 AMD Ryzen™ 7040 Series

Отключите все кабели и полностью выключите ноутбук.

Используйте ноготь, чтобы выдвинуть два защёлкивающихся замка модуля ввода и разблокировать их.

Замок покажет красный цвет, если он разблокирован.

Сдвиньте распорку тачпада пальцами в сторону нижнего края ноутбука и отщёлкните её.

Если возникают сложности, проверьте, правильно ли разблокирован соответствующий замок модуля ввода.

Поднимите распорку тачпада и снимите её.

Повторите ту же процедуру для другой распорки тачпада.

Сдвиньте модуль тачпада пальцами к нижнему краю ноутбука и отсоедините его.

Если возникают сложности, проверьте, правильно ли разблокированы замки модулей ввода.

Поднимите модуль тачпада и снимите его.

Клавиатура удерживается сильными магнитами. Прилагайте силу постепенно, чтобы избежать резального выстреливания клавиатуры.

Возьмитесь за две подтягивающие петли вдоль нижней части клавиатуры и приподнимайте, пока магниты не отпустят.

Снимите клавиатуру.

Ваши модули ввода могут отличаться, но процедура их снятия одинакова.

Возьмитесь за подтягивающую петлю внизу модуля ввода и приподнимите, пока магниты не отпустят.

Снимите модуль ввода.

Повторите для всех оставшихся модулей ввода.

Возьмитесь за чёрную подтягивающую петлю разъёма кабеля средней панели.

Поднимите вверх, чтобы отсоединить кабель средней панели.

Винты средней панели пронумерованы от 2 до 17 (номер 1 — это пресс‑разъём). Следовать порядку не обязательно, но он поможет отслеживать ослабленные винты.

Используйте отвёртку Framework, чтобы ослабить 16 фиксированных винтов Torx T5, удерживающих среднюю панель.

Поднимите среднюю панель пальцами и снимите её с ноутбука.

Используйте отвёртку Framework, чтобы ослабить три фиксированных винта Torx T5, удерживающих аккумулятор.

Возьмитесь за чёрную подтягивающую петлю в верхней части аккумулятора и поднимите, чтобы отсоединить разъём аккумулятора.

Снимите аккумулятор.

Поднимите дверцу промежуточного разъёма за чёрную подтягивающую петлю и установите её в вертикальное положение.

Если установлен графический модуль, у вашего промежуточного разъёма будет четыре винта. Если установлен корпус слота расширения, будет три винта.

Если у вас графический модуль, используйте отвёртку Framework, чтобы ослабить четыре фиксированных винта Torx T5, удерживающих промежуточный разъём.

Если у вас корпус слота расширения, используйте отвёртку Framework, чтобы ослабить три фиксированных винта Torx T5, удерживающих промежуточный разъём.

Поднимите промежуточный разъём за подтягивающую петлю и снимите его.

Используйте отвёртку Framework, чтобы ослабить два фиксированных винта Torx T5, удерживающих модуль в посадочном месте слота расширения.

Закройте дверцу промежуточного разъёма перед продолжением.

Закройте ноутбук и переверните его.

Выдвиньте модуль расширения из ноутбука и извлеките его.

Модуль должен выдвигаться легко. Если ощущается сопротивление, проверьте, полностью ли ослаблены винты, удерживающие его.

Переверните ноутбук и откройте его снова.

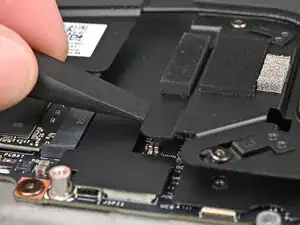

Используйте плоский конец отвертки Framework или чистый ноготь, чтобы поднять фиксирующую лапку ZIF‑разъёма датчика отпечатков рядом с памятью.

Удерживая синию тянущую бирку пальцами, вытяните кабель датчика отпечатков прямо из гнезда.

Кабель датчика отпечатков слабо приклеен к корпусу ноутбука.

Пальцами отлепите кабель датчика отпечатков от корпуса и отделите клейкую ленту.

Вентиляционная крышка удерживается на месте магнитами.

Поднимите нижнюю часть вентиляционной крышки и отойдите от ноутбука, пока магниты не освободятся.

Снимите вентиляционную крышку.

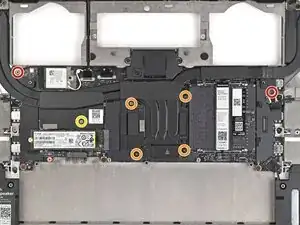

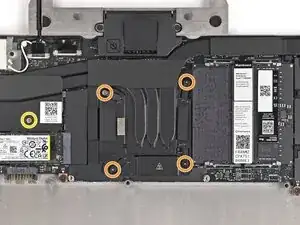

Используйте отвертку Framework, чтобы выкрутить или ослабить винты T5 Torx, удерживающие радиатор ЦП.

Снимите два винта длиной 2.0 мм в верхних углах материнской платы.

Ослабьте закреплённые винты непосредственно над процессором в порядке от 1–4.

Ослабьте закреплённый винт над основным твердотельным накопителем.

Используйте плоский конец отвертки Framework, чтобы приподнять кромки радиатора рядом с процессором, пока не почувствуете, что жидкий металл отделяется.

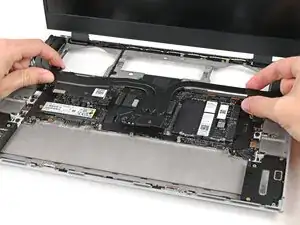

Схватите радиатор ЦП за участки рядом с изогнутыми трубками и поднимите его строго вверх, чтобы снять.

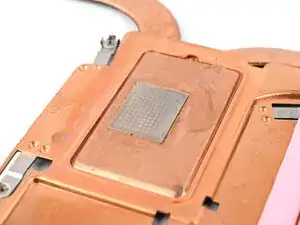

Части поролоновой прокладки на радиаторе могут прилипнуть к процессору. Не переживайте, это не повлияет на процедуру.

Поздравляем с завершением разборки! Оставшиеся шаги покажут, как собрать ваш Framework Laptop.

Если вы удаляете жидкий металл, выполните следующие два шага. В противном случае перейдите сюда, чтобы удалить термопрокладку.

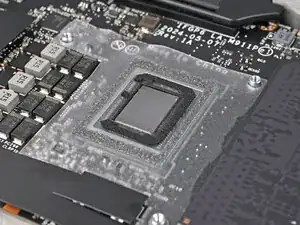

Используйте плоский конец отвертки Framework, чтобы соскоблить затвердевшие участки жидкого металла с процессора.

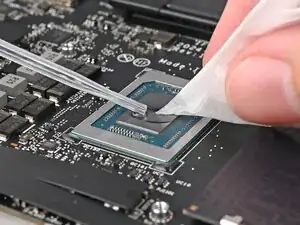

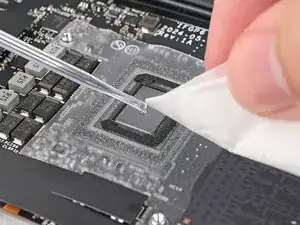

Капните несколько капель изопропилового спирта высокой концентрации (>90%) на безворсовую салфетку и протрите оставшийся осадок.

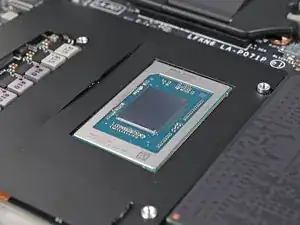

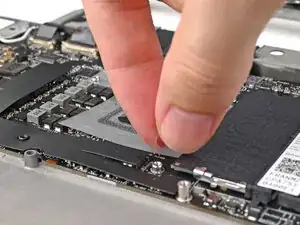

Пальцами оторвите пластиковую защитную плёнку вокруг процессора.

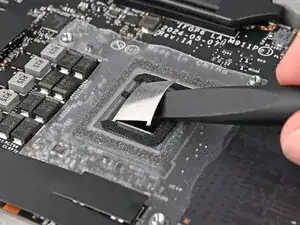

Если поролоновая прокладка на процессоре не отходит вместе с лентой, используйте плоский конец отвертки Framework, чтобы поддеть её.

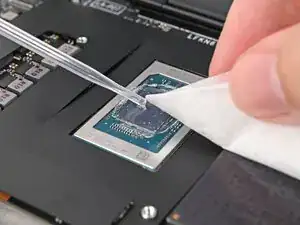

Капните несколько капель изопропилового спирта высокой концентрации (>90%) на безворсовую салфетку и протрите остатки с поролоновой прокладки и жидкого металла.

Пропустите следующий шаг.

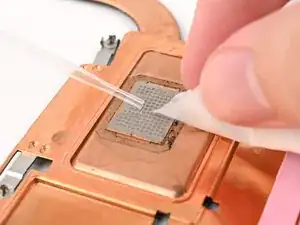

Капните несколько капель изопропилового спирта высокой концентрации (>90%) на безворсовую салфетку и протрите остатки поролоновой прокладки на нижней стороне радиатора.

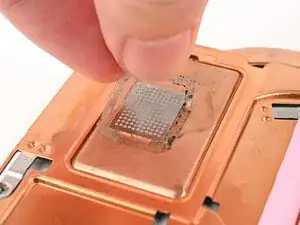

Отлейте ленту поролоновой прокладки и удалите её.

Капните несколько капель изопропилового спирта высокой концентрации (>90%) на безворсовую салфетку и протрите остатки термопрокладки.

Повторите предыдущий шаг для остатка термопрокладки на нижней стороне радиатора.

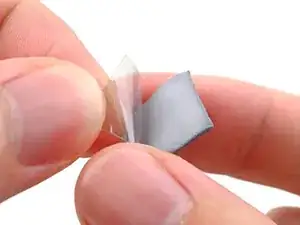

Снимите прозрачную защитную подложку с термопрокладки, чтобы оголить одну её сторону.

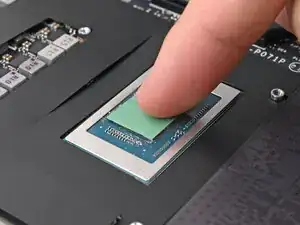

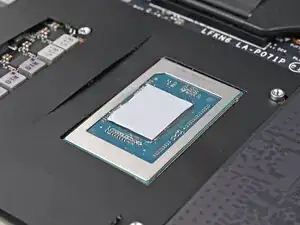

Поместите оголённую сторону термопрокладки на процессор и прижмите её на место.

Если вам трудно работать с термопрокладкой, вы можете поместить её в холодильник на несколько минут, чтобы она стала более жёсткой.

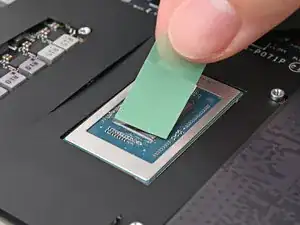

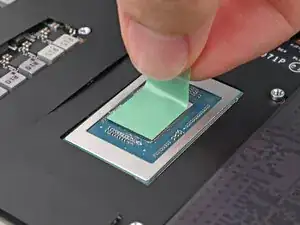

Снимите зелёную подложку с термопрокладки, чтобы оголить её верхнюю сторону.

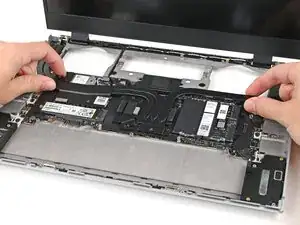

Выравняйте радиатор над процессором и опустите его прямо вниз на материнскую плату.

Термопрокладке потребуется несколько тепловых циклов, чтобы достичь полной эффективности.

Используйте ваш отвертку Framework, чтобы установить или подтянуть винты T5 Torx, фиксирующие радиатор процессора.

Затягивайте фиксированные винты непосредственно над процессором в обратном порядке от 4–1.

Затяните фиксированный винт над основным SSD.

Установите два винта длиной 2.0 мм по верхним углам материнской платы.

Положите вентиляционную пластину вдоль верхнего края ноутбука и позвольте её магнитам зафиксироваться на месте.

Ухватитесь пальцами за синюю язычок и вставьте кабель считывателя отпечатков пальцев прямо в его разъём.

Используйте плоский конец вашей отвертки Framework или чистый ноготь, чтобы нажать на фиксирующую защёлку ZIF-разъёма считывателя отпечатков.

Прижмите кабель считывателя отпечатков к каркасу, чтобы он снова приклеился.

Закройте ноутбук и переверните его.

Выравняйте модуль расширения с его гнездом в ноутбуке.

Проверьте, что модуль расположен ровно с направляющей по внешним краям гнезда.

Проверьте, что две центральные направляющие проходят между вентиляторами.

При установке модуля держите его горизонтально относительно ноутбука, чтобы он не согнулся на направляющих.

При правильной установке между ноутбуком и модулем не должно быть зазоров.

Держите модуль ровно относительно ноутбука и вставляйте его в гнездо.

Модуль должен легко задвигаться. Если вы ощущаете сопротивление, выньте модуль и выровняйте его заново.

Вы должны услышать слышимый «щёлчок», когда защёлки модуля зафиксируются на месте.

Откройте ноутбук и переверните его.

Используйте вашу отвертку Framework, чтобы затянуть два фиксированных винта T5 Torx, закрепляющих модуль расширения.

Поместите промежуточную пластину на её место между материнской платой и модулем.

В зависимости от того, устанавливаете ли вы графический модуль или корпус модуля расширения, промежуточная пластина должна быть ориентирована так, чтобы либо резиновые втулки, либо металлические лапки закрывали винты модуля расширения.

Если у вас установлен графический модуль, у промежуточной пластины будет четыре винта. Если установлен корпус модуля расширения, винтов будет три.

Если у вас графический модуль, используйте вашу отвертку Framework, чтобы затянуть четыре фиксированных винта T5 Torx, крепящие промежуточную пластину.

Если у вас корпус модуля расширения, используйте вашу отвертку Framework, чтобы затянуть три фиксированных винта T5 Torx, крепящие промежуточную пластину.

Закройте дверцу промежуточной пластины.

Выравнивайте разъём аккумулятора над его гнездом и уложите аккумулятор в посадочное место.

Лёгким нажатием прижмите аккумулятор, чтобы подключить его.

Используйте вашу отвертку Framework, чтобы затянуть три фиксированных винта T5 Torx, крепящие аккумулятор.

Положите среднюю пластину на ноутбук, убедившись, что она ровно сидит на направляющих штырях.

Используйте вашу отвертку Framework, чтобы затянуть 16 фиксированных винтов T5 Torx по порядку (начиная с 2), чтобы равномерно зафиксировать среднюю пластину.

Выровняйте пресс‑разъём кабеля средней пластины над его гнездом и нажмите, чтобы подключить его.

Ваш(и) входной модуль(и) могут отличаться, но процедура их установки одинаковая.

Выравнивайте верхний край входного модуля по верхнему краю ноутбука.

Положите входной модуль на ноутбук и позвольте магнитам притянуть клавиатуру на место

Убедитесь, что входной модуль правильно сидит на направляющих штырях и заподлицо с краями ноутбука.

Повторите для остальных входных модулей.

Выровняйте верхний край клавиатуры с верхним краем ноутбука.

Положите клавиатуру на ноутбук и позвольте магнитам притянуть клавиатуру на место.

Убедитесь, что клавиатура правильно установлена на направляющие и заподлицо прилегает по краям корпуса ноутбука.

Разместите модуль тачпада ровно в его вырезе так, чтобы защёлки были правильно выровнены.

Нажмите на модуль тачпада и сдвиньте его на место, чтобы он ровно выровнялся по нижнему краю ноутбука.

Разместите распорку тачпада на её месте на ноутбуке так, чтобы нижний край немного выступал.

Сдвиньте распорку тачпада в сторону верхней части ноутбука, чтобы зафиксировать её.

Повторите ту же процедуру для другой распорки тачпада.
