Удаление карты Wi-Fi Framework Laptop 16" (материнская плата)
Используйте это руководство для замены карты Wi-Fi в вашем ноутбуке Framework 16".
Ноутбук Framework 16" поставляется с картой Wi-Fi AMD RZ616 6E. Эта же модель продается на их сайте.
Примечание: ноутбук, использованный в этом руководстве, имеет стандартную конфигурацию с одной клавиатурой США, одним модулем цифровой клавиатуры и двумя прокладками для тачпада. Ваша конфигурация может варьироваться, но процедура должна оставаться прежней.
Шаг 1

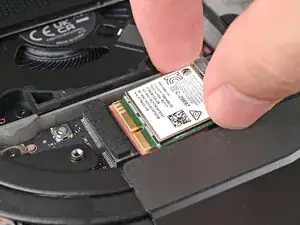

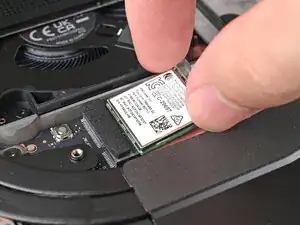

Используйте отвертку Framework, чтобы ослабить фиксированный винт T5 Torx, который крепит модуль Wi-Fi.
Модуль может немного приподняться под углом, когда вы ослабите винт.
Шаг 2

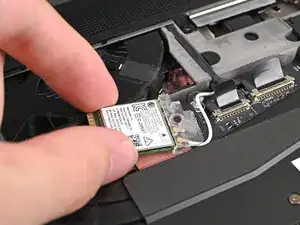

Удерживайте конец модуля Wi-Fi с отверстием для винта и вытащите его из гнезда.
Не вытаскивайте модуль слишком далеко из гнезда, так как он все еще подключен двумя кабелями.
Шаг 3

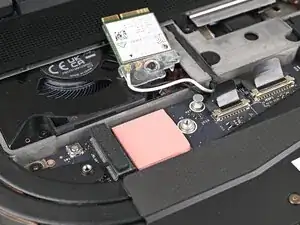

Поверните модуль Wi-Fi к верхней части ноутбука, чтобы он не препятствовал доступу к материнской плате.
Если антенны отключатся, следуйте этим шагам для их подключения.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Утилизируйте ваши электронные отходы в сертифицированном переработчике R2 или e-Stewards.
Ремонт не прошел как задумано? Попробуйте базовые шаги по устранению неполадок или обратитесь за помощью в наше сообщество ответов.
