Установка Wi‑Fi карты Framework Laptop 16" (материнская плата)

Поверните модуль Wi‑Fi на место, убедившись, что антенные кабели оборачиваются вокруг их серебряного штырька на материнской плате и заправляются под радиатор.

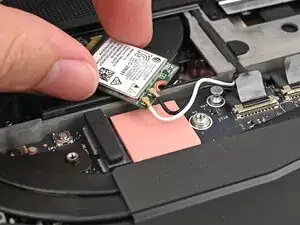

Держите модуль Wi‑Fi за его края. Не касайтесь золотых контактов пальцами. Если прикоснулись, протрите контакты чистой безворсовой тканью, чтобы удалить следы жира.

Совместите золотые контакты и вырез модуля Wi‑Fi с гнездом на материнской плате.

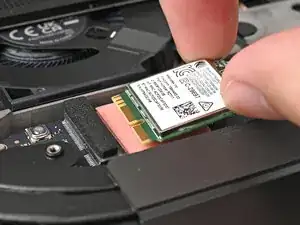

Вставьте модуль Wi‑Fi в гнездо под небольшим углом. Золотые контакты должны быть в основном закрыты гнездом.

Модуль Wi‑Fi входит в гнездо только в одной ориентации. Если он не вставляется, попробуйте перевернуть модуль.

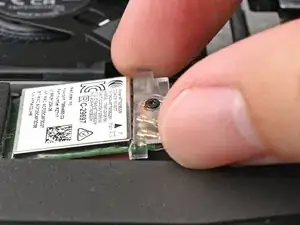

Надвиньте прозрачную крышку модуля Wi‑Fi на модуль и совместите её винт с вырезом для отверстия под винт.

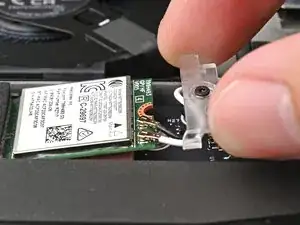

Используйте отвертку Framework, чтобы затянуть встроенный винт Torx T5, фиксирующий модуль Wi‑Fi.
