Удаление Wi-Fi карты Framework Laptop 16"
Используйте это руководство для замены Wi-Fi карты в вашем ноутбуке Framework 16".
Ноутбук Framework 16" комплектуется Wi-Fi картой AMD RZ616 6E. Это также та же модель, которая продаётся на их сайте.
Примечание: ноутбук, использованный в этом руководстве, представляет собой стандартную конфигурацию с одной клавиатурой США, одним модулем цифровой клавиатуры и двумя проставками для тачпада. Ваша конфигурация может отличаться, но процедура останется прежней.
Шаг 1

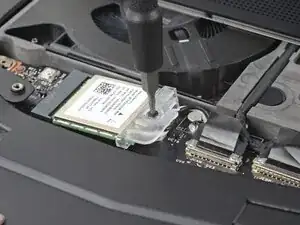

Используйте отвертку Framework для ослабления закрепляющего винта T5 Torx, удерживающего модуль Wi-Fi.
Модуль может немного подняться под углом, когда вы ослабите винт.
Шаг 2
Соскользните прозрачную пластиковую крышку прямо с модуля и снимите её.
Шаг 3

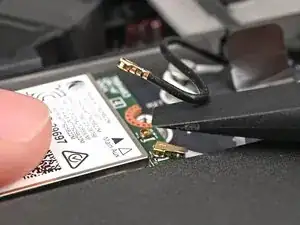

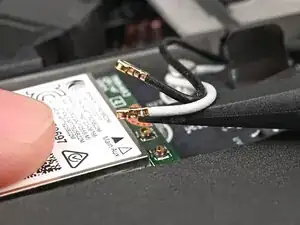

Удерживая модуль Wi-Fi, вставьте плоский конец вашей отвертки Framework под один из коаксиальных разъемов, где кабель встречается с металлическим головкой.
Поднимите отвертку прямо вверх, чтобы отключить коаксиальный кабель.

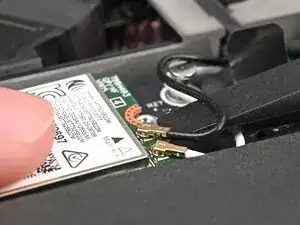

Повторите для другого коаксиального кабеля.
Шаг 4
Ухватитесь за конец модуля Wi-Fi с отверстием для винта и потяните его из сокета.
Удалите модуль Wi-Fi.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Сдайте ваши электронные отходы на переработку в сертифицированный R2 или e-Stewards центр.
Ремонт не удался? Попробуйте выполнить основные действия по устранению неполадок или обратитесь за помощью в наше сообщество ответов.
