Замена задней оси с регулировкой высоты Toro Walk Behind Mowers 21199HD 2018

Перед началом убедитесь, что газонокосилка выключена и остывшая на ощупь.

Возьмитесь за пластиковый корпус на конце провода свечи зажигания и крепко потяните, чтобы отсоединить его.

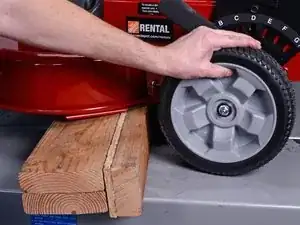

Клиньями зафиксируйте задние колеса, чтобы газонокосилка не перекатывалась во время обслуживания.

Если лезвия сильно загрязнены, их можно очистить через штуцер для промывки, чтобы были доступны болты снизу защитного кожуха лезвия.

Поднимите пластиковый дефлектор.

Держа дефлектор поднятым и отведенным в сторону, отведите рукоятку травосборника от газонокосилки, чтобы отсоединить её.

Снимите травосборник.

Установите рычаг регулировки высоты полностью вперед, дальше положения «A», чтобы ослабить пружину оси под газонокосилкой.

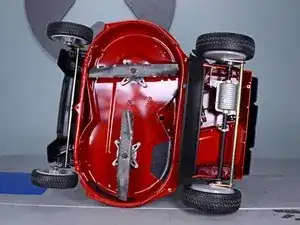

Наклоните газонокосилку на бок так, чтобы лезвия были направлены наружу.

Для этого может потребоваться два человека.

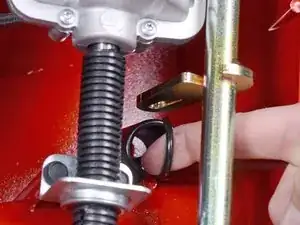

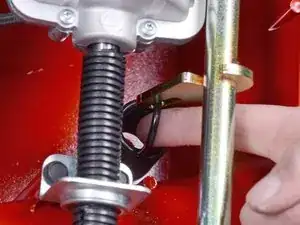

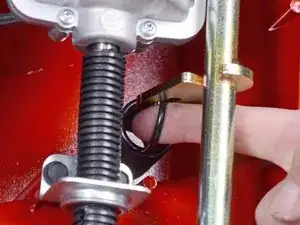

Просуньте руку под ось, рядом с трансмиссией, и потяните пружину оси в сторону оси и вниз, чтобы отцепить её.

Верните газонокосилку в вертикальное положение.

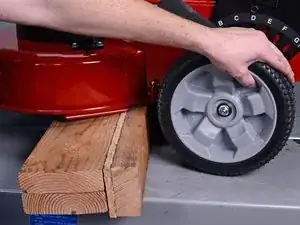

Установите газонокосилку на подставки так, чтобы каждое колесо находилось выше рабочей поверхности и могло свободно вращаться.

Используйте головку 9/16 дюйма, чтобы снять гайку колеса.

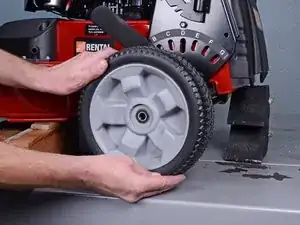

Снимите колесо.

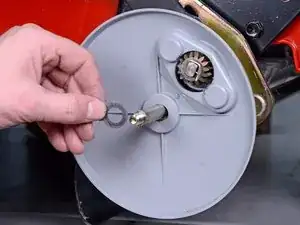

Снимите шайбу колеса.

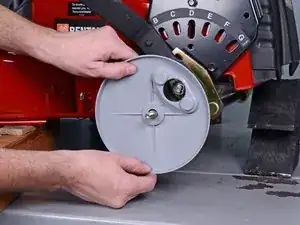

Снимите пыльник.

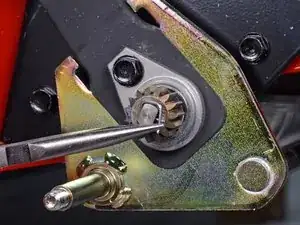

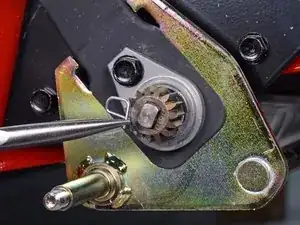

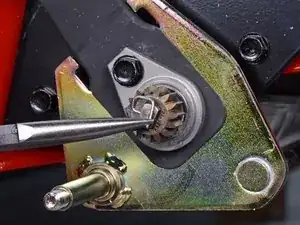

Используйте тонкогубцы, чтобы снять фиксирующий штифт шестерни.

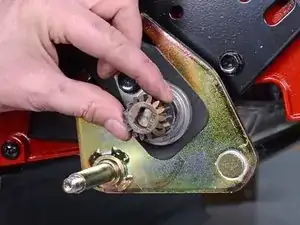

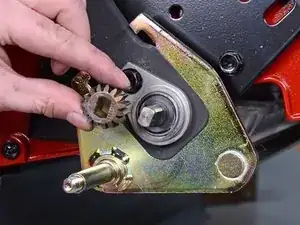

Снимите ведущую шестерню.

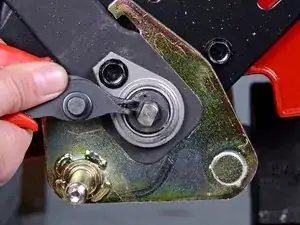

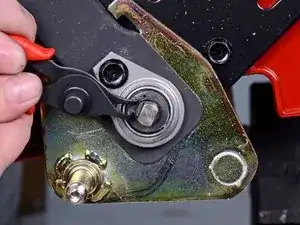

Используйте съемник для стопорных колец, чтобы снять стопорное кольцо с привода.

Снимите шайбу стопорного кольца.

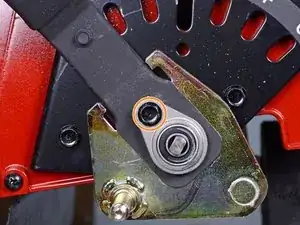

Используйте головку 1/2 дюйма, чтобы открутить болт, фиксирующий подшипник привода.

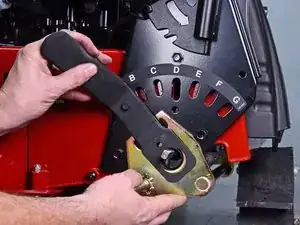

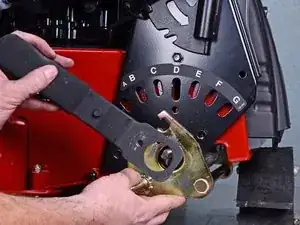

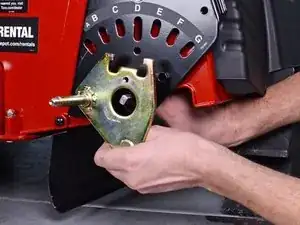

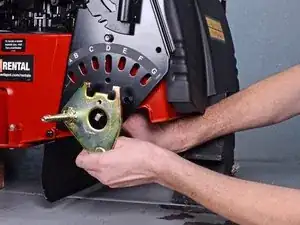

Снимите рычаг регулировки высоты с левой стороны газонокосилки.

Держа левый конец оси левой рукой и правый конец привода правой рукой, крепко тяните их в противоположные стороны — ось влево, а привод вправо.

Удерживая эти противоположные усилия, сожмите оба конца вместе.

При натяжении оси влево и привода вправо выдвиньте левый конец оси наружу и вниз, обводя конец привода.

Если всё сделано правильно, образуется зазор, позволяющий оси пройти мимо конца привода и опуститься к рабочей поверхности.

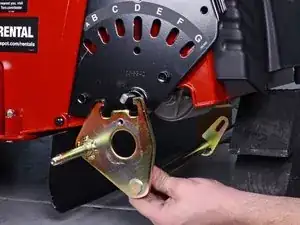

Снимите ось.

Зацепив новый осевой вал за выступающий конец привода с правой стороны устройства, потяните вал влево, вверх и над приводом с левой стороны.

Возможно, потребуется держать оба стержня вместе, чтобы завести вал в положение.

Установите рычаг регулировки высоты в положение.

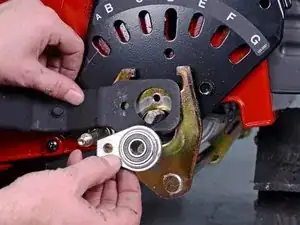

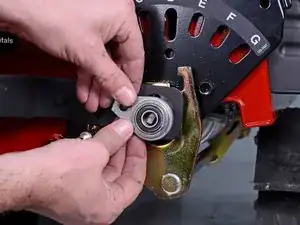

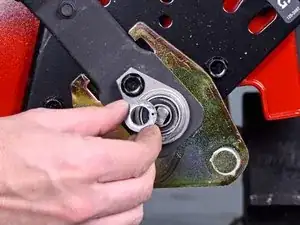

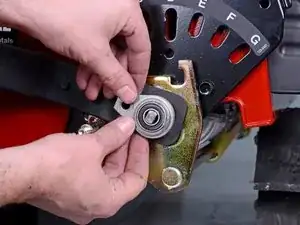

Наденьте подшипник привода на выступающий конец привода.

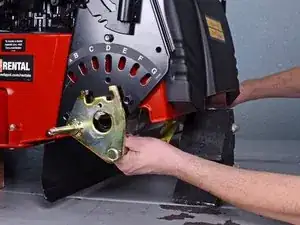

Совместите болт подшипника привода и рычаг регулировки высоты с отверстием на осевом валу.

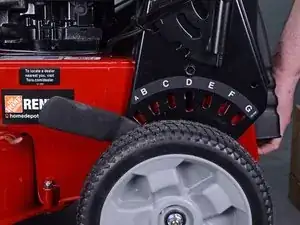

Расположите компоненты так, чтобы рычаг регулировки высоты оказался в положении «A».

С помощью 1/2‑дюймового торцевого ключа закрепите оба элемента болтом подшипника привода, но пока не затягивайте окончательно.

Установите правый подшипник привода на правую сторону газонокосилки и закрепите его 1/2‑дюймовым болтом подшипника привода.

Теперь надежно затяните болты подшипников привода с левой и правой стороны.

Установите стопорную шайбу на приводе.

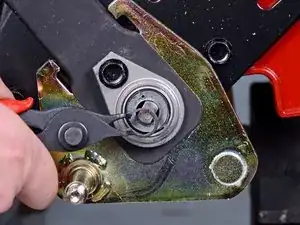

Попросите помощника нажать на привод с другой стороны и с помощью щипцов для стопорных колец установите стопорное кольцо в канавку на приводе.

Это может быть сложно и потребовать значительного усилия.

Канавка для стопорного кольца на левой стороне привода не будет видна, пока привод не сдвинут достаточно далеко влево.

Во время этой операции может потребоваться упереться в осевой вал, чтобы рычаг регулировки высоты и подшипник привода оставались прижатыми к раме.

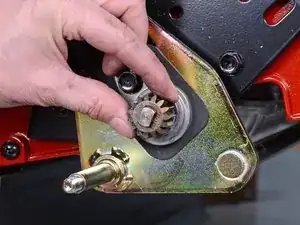

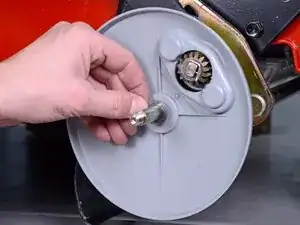

Установите два приводных зубчатых колеса, по одному с каждой стороны осевого вала.

Зафиксируйте оба зубчатых колеса на приводе удерживающим штифтом.

Если этот штифт изношен или не защелкивается, замените его.

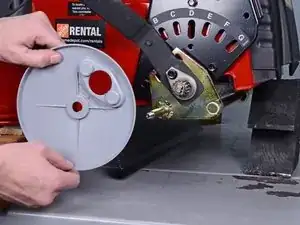

Установите оба пылезащитных кожуха, по одному с каждой стороны осевого вала.

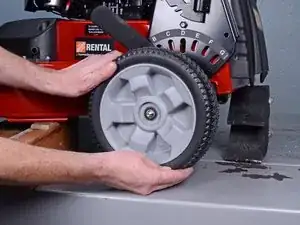

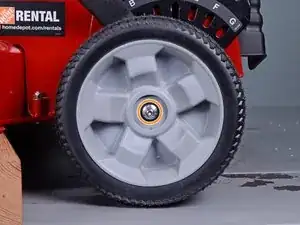

Наденьте оба колеса обратно на осевой вал, совместив зубья приводного колеса с шестернями внутри колес.

С помощью 9/16‑дюймового торцевого ключа установите и затяните оба гайки колес, закрепив колеса на осевом вале.

Переверните газонокосилку на бок, лезвиями наружу.

Зацепите пружину регулировки высоты обратно за осевой вал.

Это будет трудно, если рычаг регулировки высоты не находится в положении «A».
