Замена правого шпинделя газонокосилки Toro Walk Behind Mowers 21199HD 2018

Перед началом убедитесь, что косилка отключена от питания и корпус холодный на ощупь.

Возьмите пластиковый разъем на конце провода свечи зажигания и сильно потяните, чтобы отсоединить его.

Заблокируйте задние колеса, чтобы косилка не покатилась во время обслуживания.

Если лезвия сильно загрязнены, вы можете промыть их через штуцер для промывки, чтобы болты на нижней стороне защитного кожуха лезвия были доступны.

Поднимите пластиковый отвантраживатель.

Держась за отвантраживатель поднятым и отведённым в сторону, оттяните ручку травяного мешка от косилки, чтобы отсоединить её.

Снимите травяной мешок.

Используйте 3/8-дюймовый торцевой ключ, чтобы снять четыре болта, крепящие кожух ремня:

Три утопленных болта длиной 1 дюйм

Один болт длиной 1 1/2 дюйма

Снимите кожух ремня, потянув его прямо с передней части косилки.

Ослабьте натяжитель ремня, но не снимайте его, чтобы дать ремню немного провиса.

Используйте одновременно 1/2-дюймовый торцевой ключ и 1/2-дюймовый гаечный ключ, чтобы ослабить натяжитель.

Используйте плоскую отвертку, чтобы отжать пластиковую заглушку.

Снимите заглушку.

Используйте 3/8-дюймовый торцевой ключ, чтобы снять четыре болта, крепящие верхний направляющий элемент ремня к шкиву.

Снимите верхний направляющий элемент ремня со шкива.

Используйте 1/2-дюймовый торцевой ключ, чтобы снять левый болт шкива

Снимите болт шкива и шайбу.

Снимите левый шкив.

Снимите втулку из шкива.

Поднимите ремень вверх и над левой звездочкой.

Переместите ремень к передней части косилки, вне зоны натяжителя ремня.

При повторной сборке убедитесь, что все зубья ремня полностью вошли в зацепление, иначе не будет достаточно провиса для установки ремня.

При сборке убедитесь, что лезвия расположены взаимно перпендикулярно, чтобы они не сталкивались.

Поверните левую звездочку с прикреплённым снизу лезвием до безопасного положения, затем поместите ремень на звездочку.

Поверните оба лезвия, чтобы убедиться, что они не соприкасаются при полном повороте на 360˚.

Используйте 3/8-дюймовый торцевой ключ, чтобы снять два винта, крепящие направляющую ремня.

Снимите направляющую ремня.

Ослабьте ручку на крышке воздушного фильтра, на верхней стороне мотора.

Поднимите крышку и снимите её с корпуса воздушного фильтра.

Снимите три метрических болта, крепящие защиту двигателя:

Два болта 10 мм

Один болт 8 мм

Снимите защиту двигателя.

Используйте ударный гайковёрт с 3/4-дюймовым торцевым ключом, чтобы снять болт правой звездочки.

При необходимости используйте пробойник или отвертку, чтобы зафиксировать звездочку во время снятия, совместив отверстие в звездочке с отверстием в защитном кожухе лезвия.

Поднимите тормоз двигателя.

Снимите синий моторный ремень с тормоза двигателя.

Снимите тормоз двигателя.

Снимите уплотнительную шайбу.

Поднимите правую звездочку и ремень вверх и в сторону от шпинделя, чтобы снять их.

Удерживая вал шпинделя снизу, опустите его вниз через корпус шпинделя.

Снимите вал шпинделя снизу газонокосилки.

Наклоните газонокосилку на бок так, чтобы сборка шпинделя была направлена наружу.

Для этого может понадобиться два человека.

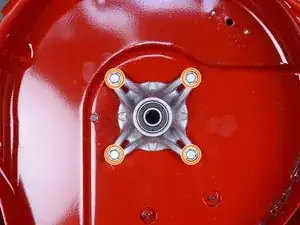

Используйте торцевой ключ 1/2 дюйма, чтобы снять четыре болта шпинделя.

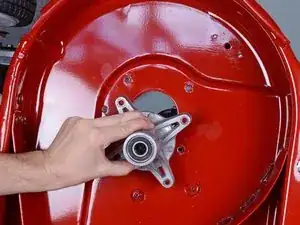

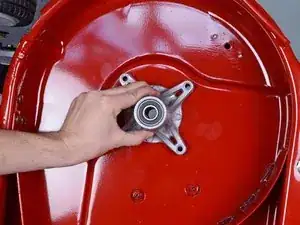

Снимите шпиндель.
