Замена левого шпинделя газонокосилки Toro Walk Behind Mowers 21199HD 2018

Перед началом убедитесь, что косилка обесточена и охлаждена на ощупь.

Возьмитесь за пластиковый корпус в конце провода свечи зажигания и сильно потяните, чтобы отсоединить его.

Подпереть задние колёса, чтобы предотвратить откатывание косилки во время обслуживания.

Если лезвия сильно загрязнены, их можно очистить, используя штуцер для промывки, чтобы сделать болты на нижней стороне кожуха лезвия доступными.

Поднимите пластиковый отклонитель.

Держа отклонитель поднятым и отведённым в сторону, оттяните рукоятку травяного мешка от косилки, чтобы отсоединить её.

Снимите травяной мешок.

Используйте торцевой ключ на 3/8 дюйма, чтобы снять четыре болта, крепящие защиту ремня:

Три вдавленных болта длиной 1 дюйм

Один болт длиной 1 1/2 дюйма

Снимите защиту ремня, вытянув её прямо с передней части косилки.

Ослабьте, но не снимайте натяжитель ремня, чтобы дать ремню немного провисания.

Используйте торцевой ключ на 1/2 дюйма и рожковый ключ 1/2 одновременно для ослабления натяжителя.

Используйте отвертку с плоским лезвием, чтобы отдёрнуть пластиковую заглушку.

Снимите заглушку.

Используя торцевой ключ на 3/8 дюйма, открутите четыре болта, крепящие верхний направляющий ремня к шкиву.

Снимите верхний направляющий ремня со шкива.

Используйте торцевой ключ на 1/2 дюйма, чтобы снять болт левого шкива.

Снимите болт шкива и шайбу.

Снимите левый шкив.

Снимите втулку с шкива.

Поднимите ремень и перебросьте его через левую звездочку.

Переместите ремень к передней части косилки, вдали от натяжителя ремня.

При сборке убедитесь, что все зубцы ремня полностью сели в зацепление, иначе не будет достаточно провисания для установки ремня.

При сборке убедитесь, что лезвия расположены перпендикулярно друг к другу, чтобы они не столкнулись.

Проверните левую звездочку с прикреплённым снизу лезвием до безопасного положения, затем наденьте ремень на звездочку.

Проверните оба лезвия, чтобы убедиться, что при вращении на 360˚ они не касаются друг друга.

Используйте ударный гайковёрт с торцевой головкой 3/4 дюйма, чтобы снять болт левой звездочки.

При необходимости используйте пробойник или отвертку, чтобы зафиксировать звездочку при снятии, совместив отверстие в звездочке с отверстием в кожухе лезвия.

Держа вал шпинделя снизу, поднимите звездочку вверх, чтобы снять её.

Схватив вал шпинделя снизу, опустите его вниз через шпиндель.

Снимите вал шпинделя снизу косилки.

Наклоните косилку на бок так, чтобы сборка шпинделя была обращена наружу.

Для этого может потребоваться два человека.

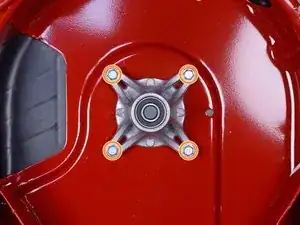

Используйте торцевой ключ на 1/2 дюйма, чтобы снять четыре болта шпинделя.

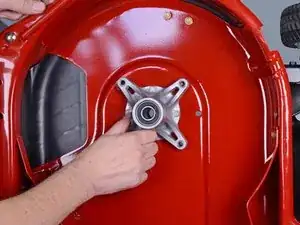

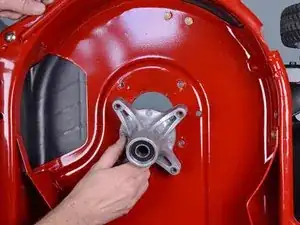

Снимите шпиндель.
