Замена левой звездочки на газонокосилке Toro Walk Behind Mowers 21199HD 2018

Перед началом работы убедитесь, что косилка отключена от питания и остывшая на ощупь.

Возьмите пластиковый кожух на конце провода свечи зажигания и сильно потяните, чтобы отсоединить его.

Подпирайте задние колёса противооткатными упорами, чтобы косилка не скатилась во время обслуживания.

Если лезвия крайне загрязнены, вы можете промыть их через штуцер для промывки, чтобы болты под защитой лезвия стали доступны.

Поднимите пластиковый дефлектор.

Держа дефлектор поднятым и отведённым в сторону, оттяните рукоятку травосборника от косилки, чтобы отсоединить её.

Снимите травосборник.

Используйте головку на 3/8 дюйма, чтобы снять четыре болта, фиксирующие защиту ремня:

Три углублённых болта длиной 1 дюйм

Один болт длиной 1 1/2 дюйма

Снимите защиту ремня, потянув её прямо с передней части косилки.

Ослабьте натяжитель ремня, но не снимайте его, чтобы ремень получил немного провисания.

Используйте головку 1/2 дюйма и гаечный ключ 1/2 дюйма одновременно для ослабления натяжителя.

Используйте отвертку с плоским лезвием, чтобы поддеть пластмассовую заглушку.

Снимите заглушку.

Используйте головку 3/8 дюйма, чтобы снять четыре болта, фиксирующие верхний направляющий элемент ремня к шкиву.

Снимите верхний направляющий элемент ремня со шкива.

Используйте головку 1/2 дюйма, чтобы открутить болт левого шкива.

Снимите болт шкива и шайбу.

Снимите левый шкив.

Снимите втулку со шкива.

Поднимите ремень и перекиньте его через левую звездочку.

Сдвиньте ремень к передней части косилки, чтобы он не мешал натяжителю ремня.

При сборке убедитесь, что все зубья ремня полностью сели на место, иначе не останется достаточного запаса для установки ремня.

При сборке убедитесь, что лезвия расположены перпендикулярно друг к другу, чтобы они не столкнулись.

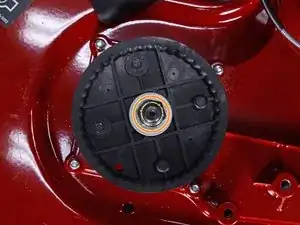

Проверните левую звездочку, к которой подсоединено лезвие снизу, пока она не займет безопасное положение, затем наденьте ремень на звездочку.

Проверните оба лезвия на 360˚, чтобы убедиться, что они не касаются друг друга.

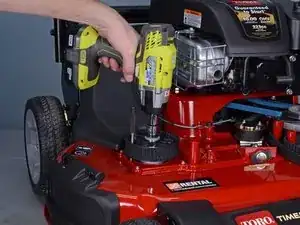

Используйте ударный гайковёрт с головкой 3/4 дюйма, чтобы снять болт левой звездочки.

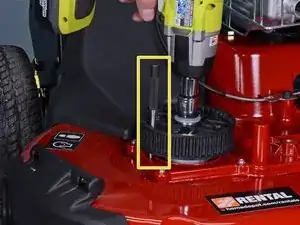

При необходимости используйте пробойник или отвертку, чтобы зафиксировать звездочку во время снятия, совместив отверстие в звездочке с отверстием в защите лезвия.

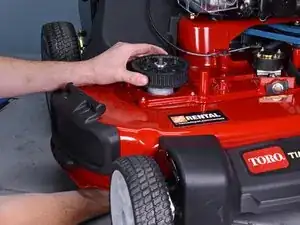

Держа вал шпинделя снизу, поднимите звездочку вверх, чтобы снять её.
