Замена левого вала шпинделя газонокосилки Toro Walk Behind Mowers 21199HD 2018

Перед началом убедитесь, что косилка выключена и остыла.

Возьмитесь за пластиковый корпус на конце провода свечи зажигания и сильно потяните, чтобы отсоединить его.

Заблокируйте задние колеса, чтобы косилка не откатилась во время обслуживания.

Если лезвия сильно загрязнены, их можно очистить через штуцер промывки, чтобы болты на нижней стороне защитного кожуха лезвия стали доступными.

Поднимите пластиковый отклонитель.

Держа отклонитель поднятым и отведённым в сторону, отведите ручку травосборника от косилки, чтобы отсоединить её.

Снимите травосборник.

Используйте головку 3/8 дюйма, чтобы снять четыре болта, фиксирующие кожух ремня:

Три утопленных болта длиной 1 дюйм

Один болт длиной 1 1/2 дюйма

Снимите кожух ремня, потянув его прямо с передней части косилки.

Ослабьте, но не снимайте, натяжитель ремня, чтобы дать ремню немного ослабления.

Используйте головку 1/2 дюйма и ключ 1/2 дюйма одновременно для ослабления натяжителя.

Используйте плоскую отвертку, чтобы поддеть пластиковую заглушку.

Снимите заглушку.

Используйте головку 3/8 дюйма, чтобы снять четыре болта, крепящие верхний направляющий ремня к шкиву.

Снимите верхний направляющий ремня со шкива.

Используйте головку 1/2 дюйма, чтобы снять болт левого шкива.

Снимите болт и шайбу шкива.

Снимите левый шкив.

Извлеките втулку из шкива.

Поднимите ремень и перекиньте его через левую звездочку.

Переместите ремень к передней части косилки, в сторону от натяжителя ремня.

При обратной сборке убедитесь, что все зубья ремня полностью сели, иначе не будет достаточно ослабления для установки ремня.

При обратной сборке убедитесь, что лезвия расположены перпендикулярно друг другу, чтобы они не столкнулись.

Поверните левую звездочку с прикреплённым снизу лезвием в безопасное положение, затем наденьте ремень на звездочку.

Поверните оба лезвия, чтобы убедиться, что они не касаются друг друга при полном обороте на 360˚.

Используйте ударный гаечный ключ с головкой 3/4 дюйма, чтобы снять болт левой звездочки.

При необходимости используйте керн или отвертку, чтобы зафиксировать звездочку при снятии, совместив отверстие в звездочке с отверстием в защитном кожухе лезвия.

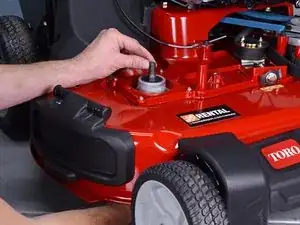

Держа шпиндельный вал снизу, поднимите звездочку вверх, чтобы снять её.

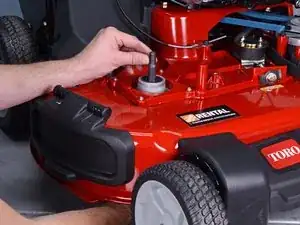

Схватив шпиндельный вал снизу, опустите его вниз через шпиндель.

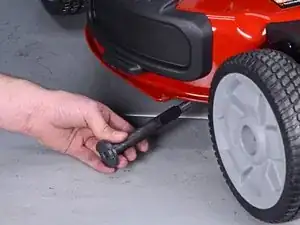

Снимите шпиндельный вал снизу косилки.
