Замена тросика привода на газонокосилке Toro Walk Behind Mower 21199HD 2018

Прежде чем начать, убедитесь, что косилка выключена и остыла.

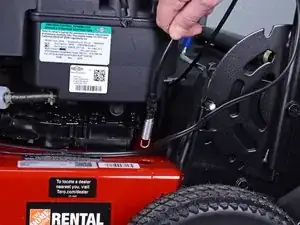

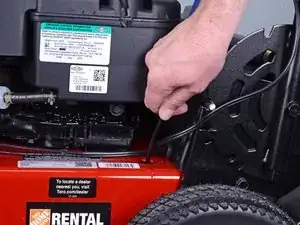

Ухватитесь за пластиковый корпус на конце провода свечи зажигания и потяните сильно, чтобы отсоединить его.

Подложите упоры под задние колеса, чтобы избежать катания косилки во время обслуживания.

Если лопасти сильно загрязнены, вы можете очистить их с помощью отверстия для мытья, чтобы болты на нижней стороне защитного кожуха были доступны.

Поднимите пластиковый дефлектор.

Держите дефлектор поднятым и в стороне, потяните ручку мешка для травы от косилки, чтобы отсоединить ее.

Снимите мешок для травы.

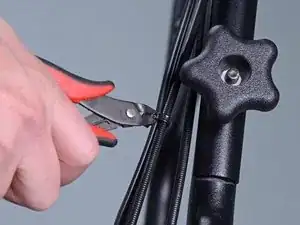

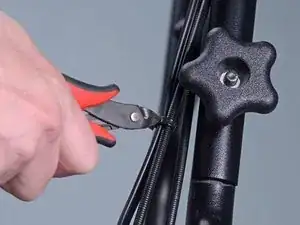

Перерезать и удалить пластиковую стяжку, удерживающую кабели вместе в средней части рукоятки.

При сборке замените эту стяжку.

Перерезать и удалить пластиковую стяжку, удерживающую кабели вместе внизу рукоятки.

При сборке замените эту стяжку.

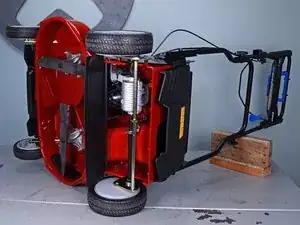

Переверните косилку на бок, подперев ручку деревянным блоком.

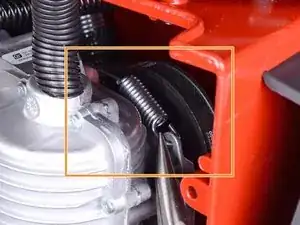

Найдите конец тросика привода под косилкой, прикрепленный к трансмиссии.

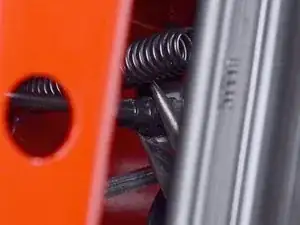

Конец тросика привода прикреплен к серебристой пружине, и они выходят как единое целое.

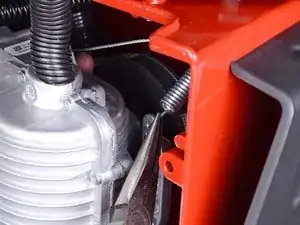

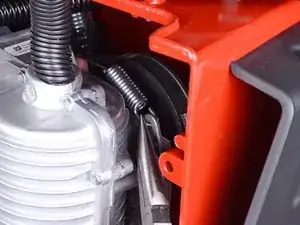

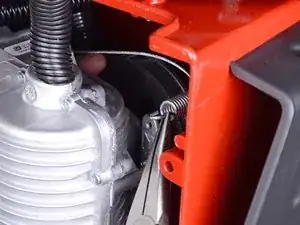

Используя плоскогубцы, отсоедините пружину тросика привода от трансмиссии.

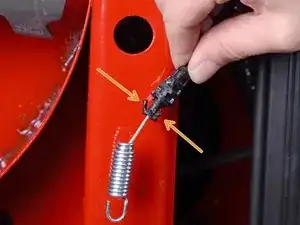

Используя плоскогубцы, сдавите две защелки на пластиковом замке.

Это может быть труднодоступное место. При необходимости используйте фонарик.

Этот пластиковый замок может сломаться во время демонтажа, поэтому обязательно используйте новый комплект тросиков привода при сборке.

После сжатия защелок, потяните пластиковый замок от трансмиссии.

Вытяните тросик привода через вырез в раме.

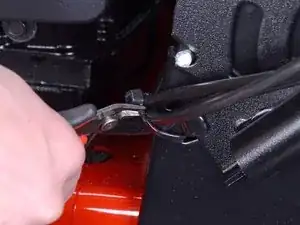

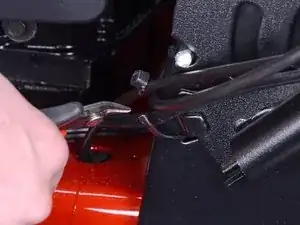

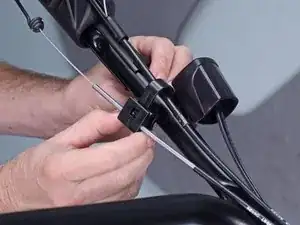

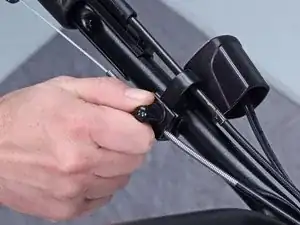

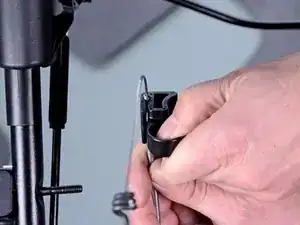

Отсоедините зажим тросика привода.

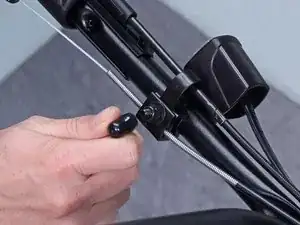

Снимите черную силиконовую крышку, закрывающую гайку на выключателе и верхнем направляющем кабеле.

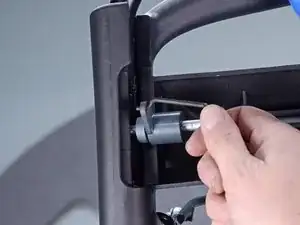

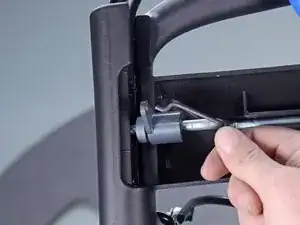

Используя головку или ключ на 11 миллиметров, снимите гайку, удерживающую выключатель и верхний направляющий кабель.

Отстегните и снимите верхний направляющий кабель с рукоятки.

Уберите кабели из направляющего кабеля.

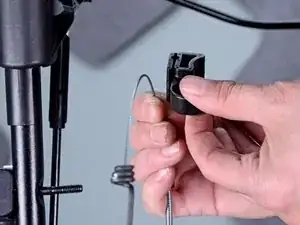

Выньте металлическую трубку кабеля из паза на верхнем направляющем кабеле.

Уберите тросик привода из направляющего кабеля.

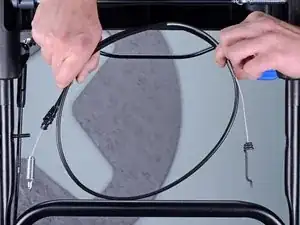

Удалите сборку тросика привода.

При сборке убедитесь, что кабель имеет достаточный запас и работает должным образом, прежде чем затягивать гайки на направляющих кабелях.
