Замена троса тормоза на газонокосилке Toro Walk Behind 21199HD 2018

Прежде чем начать, убедитесь, что газонокосилка выключена и остыла до прикосновения.

Возьмитесь за пластиковый корпус на конце провода свечи зажигания и крепко потяните, чтобы отсоединить его.

Подпрутите задние колеса, чтобы предотвратить откатывание газонокосилки во время обслуживания.

Если лезвия сильно загрязнены, их можно очистить через штуцер промывки, чтобы болты на нижней стороне защитного кожуха лезвия были доступны.

Поднимите пластиковый дефлектор.

Удерживая дефлектор приподнятым и отведённым в сторону, отведите ручку травосборника от косилки, чтобы отсоединить её.

Снимите травосборник.

Перережьте и снимите стяжку, удерживающую провода вместе возле основания рукоятки.

При сборке замените эту стяжку.

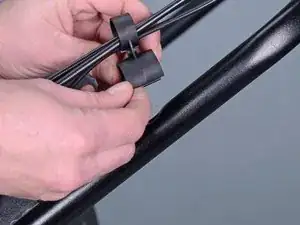

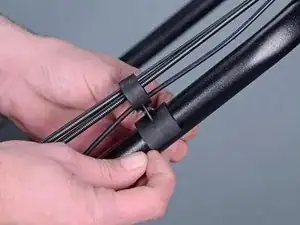

Используйте пальцы и нажмите снизу вверх, чтобы снять пластиковый направляющий держатель тросов с рукоятки.

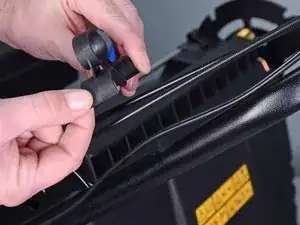

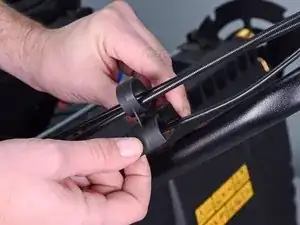

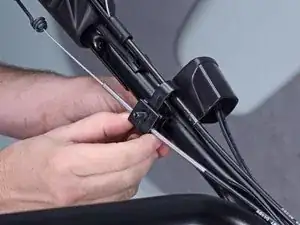

Разведите направляющий держатель тросов и снимите его с тросов.

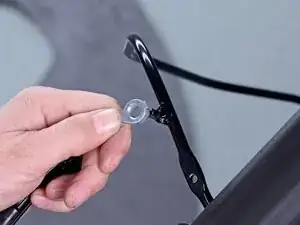

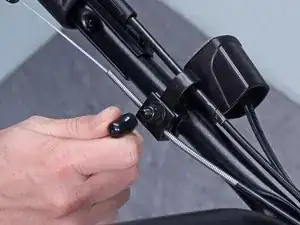

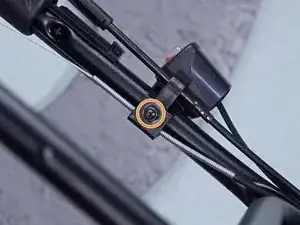

Снимите чёрный силиконовый колпачок, покрывающий гайку на выключателе зажигания и верхней сборке направляющего держателя тросов.

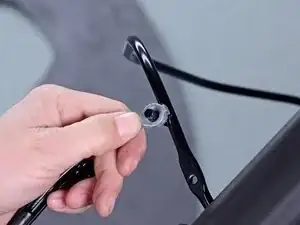

Используйте головку или ключ 7/16 дюйма, чтобы снять гайку, закрепляющую выключатель зажигания и верхнюю сборку направляющего держателя тросов.

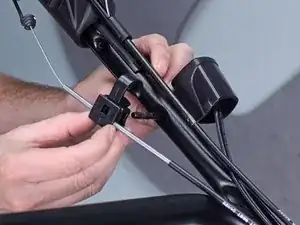

Отщёлкните и снимите верхний направляющий держатель тросов с рукоятки.

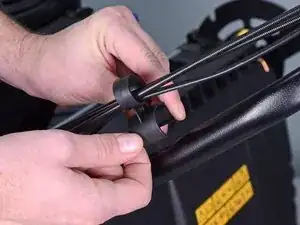

Освободите тросы из направляющего держателя.

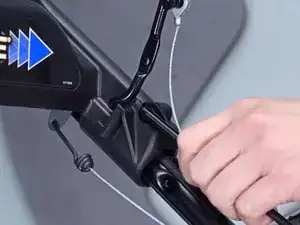

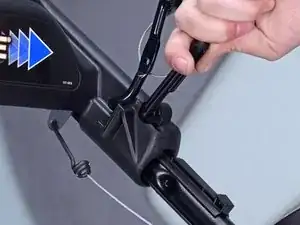

Поверните фиксирующий рычаг держателя тросов на 90˚ вверх, перпендикулярно рукоятке, чтобы разблокировать его.

Оттяните рычаг от рукоятки, чтобы снять его.

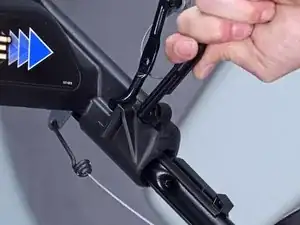

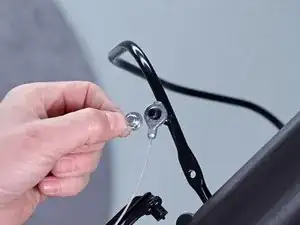

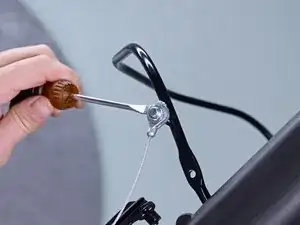

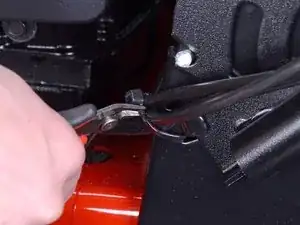

Используйте плоскую отвёртку, чтобы отщелкнуть одноразовый колпачок, фиксирующий трос тормоза к рычагу тормоза.

При сборке замените этот одноразовый колпачок.

Снимите трос тормоза с рычага тормоза.

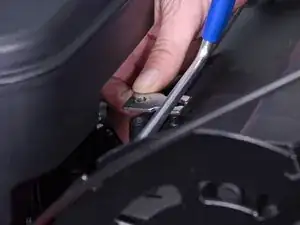

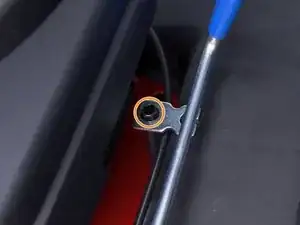

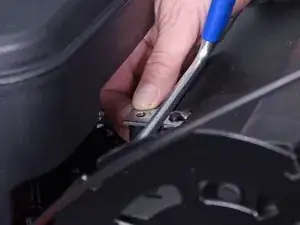

Используйте головку 3/8 дюйма, чтобы снять винт крепления пластины направляющего держателя тросов.

Снимите пластину направляющего держателя тросов.

Используйте головку 3/8 дюйма, чтобы снять винт крепления пластины направляющего держателя тросов.

Снимите пластину направляющего держателя тросов.

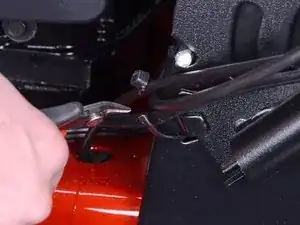

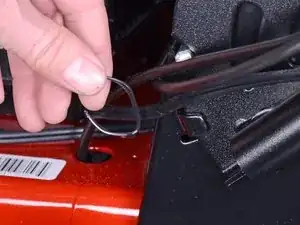

Поднимите трос из паза в раме.

Перед тем как наклонять газонокосилку, слейте топливо из бака.

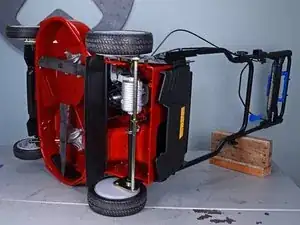

Наклоните газонокосилку на бок, подперев рукоятку бруском.

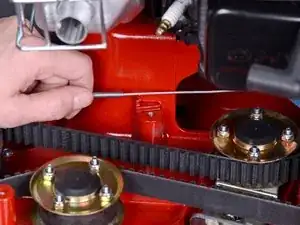

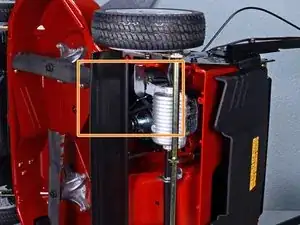

Найдите конец троса тормоза под газонокосилкой, перед трансмиссией и над защитой лезвия.

Конец троса тормоза соединён с пружиной — они выходят как единое целое.

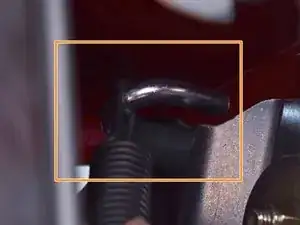

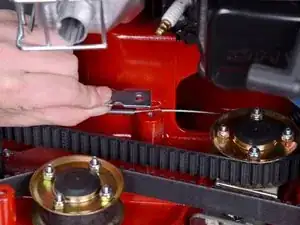

Пружина зацеплена за блестящий U-образный штырь.

Просуньте руку под косилку и возьмитесь за пружину на конце троса тормоза.

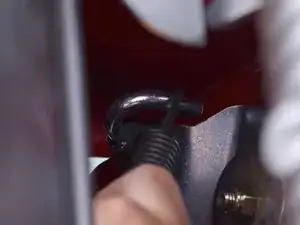

Сдвиньте пружину в сторону открытого конца U-образного штыря.

В этой области может быть трудно видеть и дотянуться. При необходимости используйте фонарик.

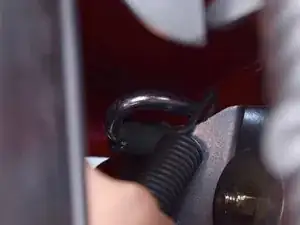

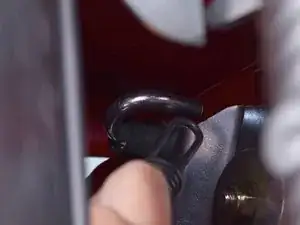

Снимите пружину с U-образного штыря.

После отцепления вы можете снова поставить газонокосилку на колёса.

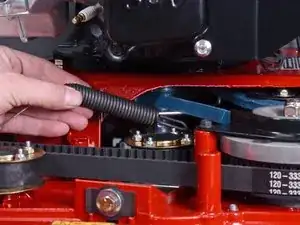

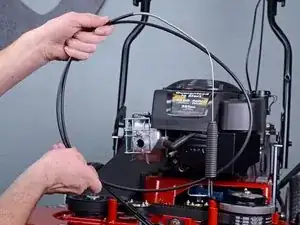

Снимите узел тросика тормоза.

При повторной сборке убедитесь, что трос имеет достаточный запас длины и работает как положено, прежде чем затягивать болты на направляющих троса.
