Замена правого ремённого шкива на газонокосилке Toro Walk Behind 21199HD 2018

Перед началом убедитесь, что косилка отключена и остывшая на ощупь.

Возьмитесь за пластиковый корпус на конце провода свечи зажигания и крепко потяните, чтобы отсоединить его.

Подпереть задние колёса, чтобы косилка не катилась во время обслуживания.

Если лезвия сильно загрязнены, их можно очистить с помощью штуцера для промывки, чтобы обеспечить доступ к болтам под защитой лезвия.

Поднимите пластиковый дефлектор.

Удерживая дефлектор приподнятым и отведённым в сторону, отведите ручку травосборника от косилки, чтобы отсоединить её.

Снимите травосборник.

Используйте торцевую головку 3/8 дюйма, чтобы снять четыре болта, крепящие кожух ремня:

Три углублённых болта длиной 1 дюйм

Один болт длиной 1 1/2 дюйма

Снимите кожух ремня, потянув его прямо с передней части косилки.

Ослабьте, но не снимайте натяжитель ремня, чтобы получить небольшой люфт ремня.

Используйте торцевую головку 1/2 дюйма и гаечный ключ 1/2 дюйма одновременно для ослабления натяжителя.

Используйте плоскую отвертку, чтобы поддеть пластиковую заглушку.

Снимите заглушку.

Используйте торцевую головку 3/8 дюйма, чтобы снять четыре болта, крепящие верхнюю направляющую ремня к шкиву.

Снимите верхнюю направляющую ремня со шкива.

Используйте торцевую головку 1/2 дюйма, чтобы снять левый болт шкива

Снимите болт шкива и шайбу.

Снимите левый шкив.

Снимите втулку со шкива.

Поднимите ремень и снимите его с левого звездочка.

Переместите ремень к передней части косилки, в сторону от натяжителя ремня.

При сборке убедитесь, что все зубья ремня полностью сели в зацепление, иначе не будет достаточно провиса для установки ремня.

При сборке убедитесь, что лезвия расположены взаимно перпендикулярно, чтобы они не сталкивались.

Проверните левую звездочку, с прикреплённым снизу лезвием, до безопасного положения, затем наденьте ремень на звездочку.

Поверните оба лезвия, чтобы убедиться, что они не соприкасаются при полном вращении на 360˚.

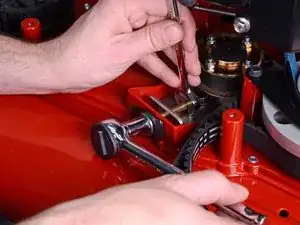

Используйте торцевую головку 1/2 дюйма и гаечный ключ 1/2 дюйма, чтобы снять болт и гайку натяжителя.

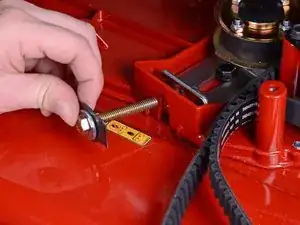

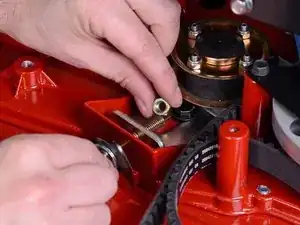

Снимите регулировочную гайку, болт и фланец натяжителя.

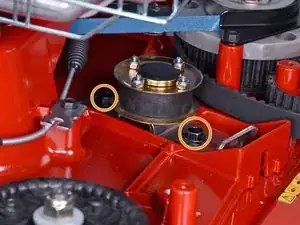

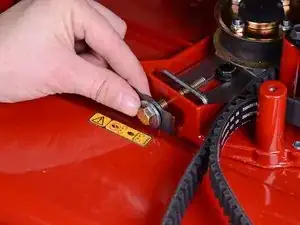

Используйте торцевую головку 1/2 дюйма, чтобы снять два чёрных болта крепления скобы натяжителя.

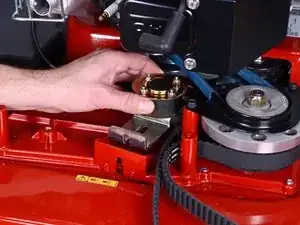

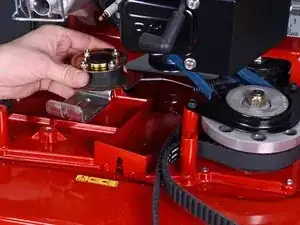

Снимите сборку натяжителя ремня.

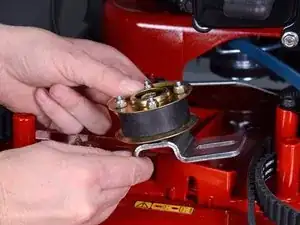

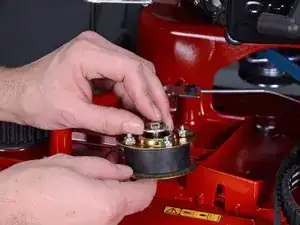

Снимите заглушку шкива.

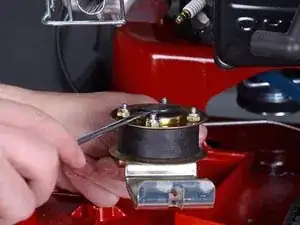

Используйте торцевую головку 1/2 дюйма, чтобы снять правую гайку шкива с нижней стороны скобы натяжителя.

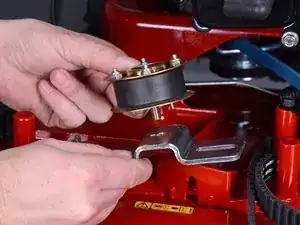

Снимите шкив со скобы натяжителя.

Снимите болт шкива и шайбу.

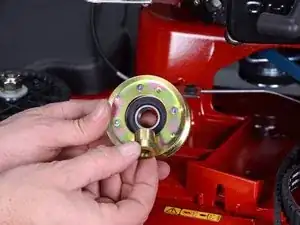

Снимите втулку со шкива.
