Замена защитного кожуха двигателя на газонокосилке Toro Walk Behind Mowers 21199HD 2018

Перед началом работы убедитесь, что косилка отключена от питания и остыла на ощупь.

Возьмитесь за пластиковый корпус на конце провода свечи зажигания и сильно потяните, чтобы отсоединить его.

Установите противооткатные упоры под задние колёса, чтобы косилка не каталась во время обслуживания.

Если лезвия сильно загрязнены, вы можете очистить их с помощью штуцера для промывки, чтобы доступ к болтам под защитой лезвий был облегчён.

Поднимите пластиковый отвод.

Удерживая отвод приподнятым и в стороне, оттяните ручку травосборника от косилки, чтобы отсоединить её.

Снимите травосборник.

Используйте торцевую головку 3/8 дюйма, чтобы снять четыре болта, крепящие кожух ремня:

Три втопленных болта длиной 1 дюйм

Один болт длиной 1 1/2 дюйма

Снимите кожух ремня, потянув его прямо от передней части косилки.

Ослабьте, но не снимайте, натяжитель ремня, чтобы дать ремню немного провисания.

Используйте торцевую головку 1/2 дюйма и рожковый ключ 1/2 дюйма одновременно для ослабления натяжителя.

Используйте плоскую отвертку, чтобы поддеть пластиковую заглушку.

Снимите заглушку.

Используйте торцевую головку 3/8 дюйма, чтобы снять четыре болта, крепящие верхний направляющий элемент ремня к шкиву.

Снимите верхний направляющий элемент ремня со шкива.

Используйте торцевую головку 1/2 дюйма, чтобы снять левый болт шкива.

Снимите болт шкива и шайбу.

Снимите левый шкив.

Снимите втулку со шкива.

Поднимите ремень и перекиньте его через левую звездочку.

Переместите ремень к передней части косилки, вдали от натяжителя ремня.

При сборке убедитесь, что все зубцы ремня полностью сели, иначе не будет достаточно провисания для установки ремня.

При сборке убедитесь, что лезвия установлены перпендикулярно друг к другу, чтобы они не столкнулись.

Проверните левую звездочку, с прикреплённым снизу лезвием, пока она не окажется в безопасном положении, затем наденьте ремень на звездочку.

Проверните оба лезвия, чтобы убедиться, что они не соприкасаются при полном вращении на 360˚.

Используйте торцевую головку 3/8 дюйма, чтобы снять два винта, крепящие направляющую ремня.

Снимите направляющую ремня.

Ослабьте поворотную ручку на крышке воздушного фильтра, на верхней стороне двигателя.

Поднимите крышку и снимите её с воздушного фильтра.

Снимите три метрических болта, крепящие защитный кожух двигателя:

Два болта 10 мм

Один болт 8 мм

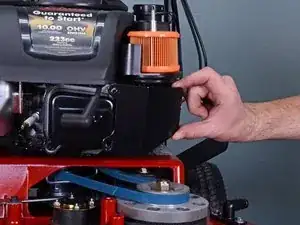

Снимите защитный кожух двигателя.
