Замена правой звездочки газонокосилки Toro Walk Behind Mowers 21199HD 2018

Прежде чем начать, убедитесь, что косилка отключена от питания и на ощупь холодная.

Возьмитесь за пластиковый корпус на конце высоковольтного провода и сильно потяните, чтобы отсоединить его.

Подложите упоры под задние колеса, чтобы предотвратить катание косилки во время обслуживания.

Если лезвия сильно загрязнены, вы можете почистить их, используя штуцер для промывки, чтобы болты на нижней стороне защитного кожуха лезвия были доступны.

Поднимите пластиковый дефлектор.

Держите дефлектор поднятым и отведённым в сторону, отведите ручку травосборника от косилки, чтобы отсоединить её.

Снимите травосборник.

Используйте головку 3/8 дюйма, чтобы снять четыре болта, крепящие кожух ремня:

Три врезные болта длиной 1 дюйм

Один болт длиной 1 1/2 дюйма

Снимите кожух ремня, потянув его прямо с передней части косилки.

Ослабьте, но не снимайте натяжитель ремня, чтобы дать ремню немного ослабления.

Используйте одновременно головку 1/2 дюйма и гаечный ключ 1/2 дюйма для ослабления натяжителя.

Используйте плоскую отвёртку, чтобы поддеть пластиковую заглушку.

Снимите заглушку.

Используйте головку 3/8 дюйма, чтобы снять четыре болта, крепящие верхний направляющий ремня к шкиву.

Снимите верхний направляющий ремня со шкива.

Используйте головку 1/2 дюйма, чтобы снять болт левого шкива.

Снимите болт и шайбу шкива.

Снимите левый шкив.

Снимите втулку из шкива.

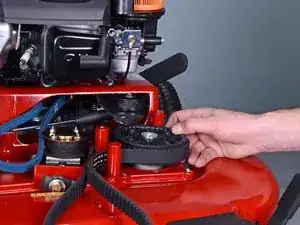

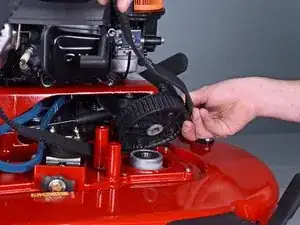

Поднимите ремень и перекиньте его через левую звездочку.

Переместите ремень к передней части косилки, чтобы он не мешал натяжителю ремня.

При сборке убедитесь, что все зубья ремня полностью сидят в пазах, иначе не будет достаточно ослабления для установки ремня.

При сборке убедитесь, что лезвия ориентированы перпендикулярно друг другу, чтобы они не сталкивались.

Поверните левую звездочку, с закреплённым снизу лезвием, в безопасное положение, затем поместите ремень на звездочку.

Поверните оба лезвия, чтобы убедиться, что они не соприкасаются при полном вращении на 360˚.

Используйте головку 3/8 дюйма, чтобы снять два винта, удерживающие направляющую ремня.

Снимите направляющую ремня.

Ослабьте ручку на верхней крышке воздухоочистителя, на верхней стороне двигателя.

Поднимите крышку и снимите её с воздухоочистителя.

Снимите три метрических болта, крепящие защиту двигателя:

Два болта 10 мм

Один болт 8 мм

Снимите защиту двигателя.

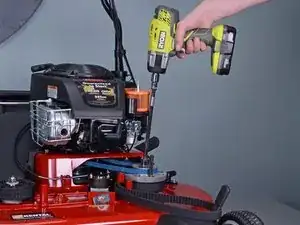

Используйте ударный ключ с головкой 3/4 дюйма, чтобы снять болт правой звездочки.

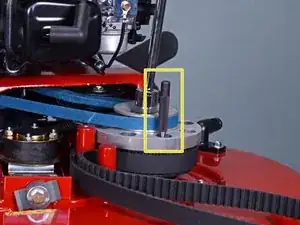

Если необходимо, используйте пробойник или отвёртку, чтобы зафиксировать звездочку при снятии, совместив отверстие в звездочке с отверстием в защитном кожухе лезвия.

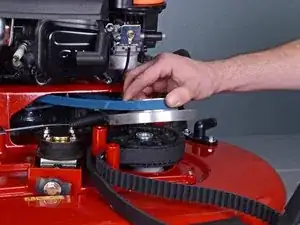

Поднимите тормоз двигателя.

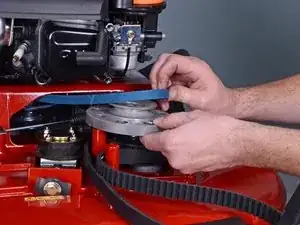

Снимите с тормоза двигателя синий ремень мотора.

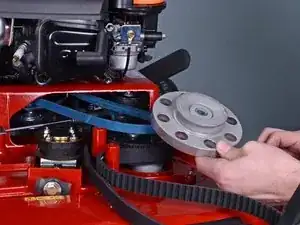

Снимите тормоз двигателя.

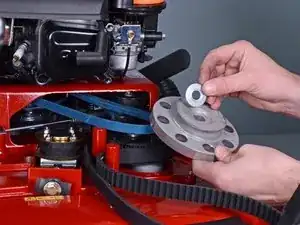

Снимите прилагаемую шайбу.

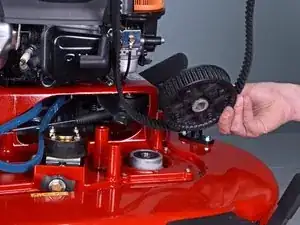

Поднимите правую звездочку и ремень вверх и в сторону от шпинделя, чтобы снять их.
