Toro Walk Behind Mowers 21199HD 2018 Замена правого вала шпинделя

Перед началом убедитесь, что косилка выключена и остывшая на ощупь.

Возьмитесь за пластиковый корпус на конце провода свечи зажигания и сильно потяните, чтобы отсоединить его.

Заблокируйте задние колеса клиньями, чтобы предотвратить движение косилки во время обслуживания.

Если лезвия сильно загрязнены, их можно очистить через штуцер для промывки, чтобы болты под защитой лезвия стали доступными.

Поднимите пластиковый дефлектор.

Держась за дефлектор, оттяните его в сторону и вверх, затем отведите ручку травосборника от косилки, чтобы отсоединить её.

Снимите травосборник.

Используйте головку 3/8 дюйма, чтобы снять четыре болта, крепящие защиту ремня:

Три углублённых болта длиной 1 дюйм

Один болт длиной 1 1/2 дюйма

Снимите защиту ремня, потянув её прямо с передней части косилки.

Ослабьте, но не снимайте, натяжитель ремня, чтобы придать ремню небольшой провис.

Используйте одновременно головку 1/2 дюйма и ключ 1/2 дюйма, чтобы ослабить натяжитель.

Используйте отвертку с плоским лезвием, чтобы поддеть пластиковую заглушку.

Снимите заглушку.

Используйте головку 3/8 дюйма, чтобы снять четыре болта, крепящие верхний направляющий ремня к шкиву.

Снимите верхний направляющий ремня со шкива.

Используйте головку 1/2 дюйма, чтобы снять левый болт шкива.

Снимите болт и шайбу шкива.

Снимите левый шкив.

Снимите втулку из шкива.

Поднимите ремень и перебросьте его через левую звездочку.

Переместите ремень к передней части косилки, вдали от натяжителя ремня.

При сборке убедитесь, что все зубья ремня полностью сели в зацепление, иначе не будет достаточно провиса для установки ремня.

При сборке убедитесь, что лезвия расположены перпендикулярно друг другу, чтобы они не столкнулись.

Поверните левую звездочку с прикреплённым снизу лезвием в безопасное положение, затем поместите ремень на звездочку.

Поверните оба лезвия, чтобы убедиться, что они не касаются друг друга при вращении на 360˚.

Используйте головку 3/8 дюйма, чтобы снять два винта, крепящие направляющий ремня.

Снимите направляющий ремня.

Ослабьте ручку на крышке воздушного фильтра, на верхней стороне мотора.

Поднимите крышку и снимите её с воздушного фильтра.

Снимите три метрических болта, крепящие кожух двигателя:

Два болта 10 мм

Один болт 8 мм

Снимите кожух двигателя.

Используйте ударный ключ с головкой 3/4 дюйма, чтобы снять болт правой звездочки.

При необходимости зафиксируйте звездочку керном или отверткой при снятии, совместив отверстие в звездочке с отверстием в защите лезвия.

Поднимите тормоз двигателя.

Снимите синий моторный ремень с тормоза двигателя.

Снимите тормоз двигателя.

Снимите сопутствующую шайбу.

Поднимите правую звездочку и ремень вверх и от шпинделя, чтобы снять их.

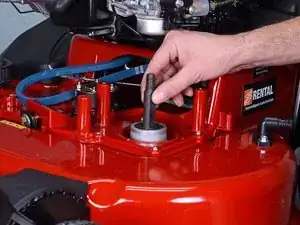

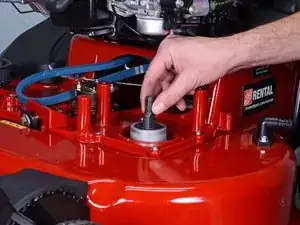

Схватив вал шпинделя снизу, опустите его вниз через шпиндель.

Снимите вал шпинделя снизу газонокосилки.
