Замена каретки Giant Reign 2
Правильное обслуживание велосипеда Giant Reign 2 включает установку и смазку новой каретки. В этом руководстве подробно описано, как быстро и безопасно выполнить данное обслуживание, продлив срок службы велосипеда.
Шаг 1

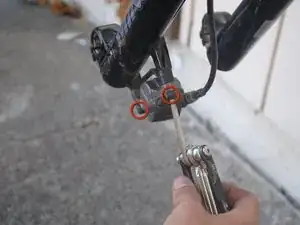

Используя шестигранный ключ 4 мм, открутите на несколько витков четыре винта (22 мм) на передней части корпуса втулки, чтобы ось могла свободно перемещаться.
Шаг 2
Используя шестигранный ключ 8 мм, ослабьте винт оси до тех пор, пока не станет видна половина его длины.
Вытолкните винт оси, чтобы обнажить стержень оси с другой стороны.
Шаг 3
Докрутите винт оси до конца и извлеките его.
При извлечении стержня оси удерживайте колесо, чтобы велосипед не упал.
Шаг 4
Снимите колесо с вилки.
Шаг 5

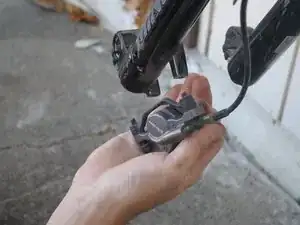

Используя шестигранный ключ 8 мм, открутите два винта (32 мм), чтобы снять тормозные суппорты с вилки.
При необходимости используйте кусачки, чтобы срезать стяжки, фиксирующие кабели на вилке.
Шаг 6

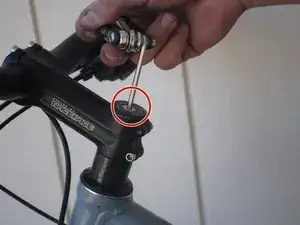

Используя шестигранный ключ 8 мм, открутите винт (30 мм) на верхней части рулевой колонки.

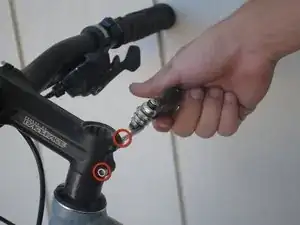

Используя шестигранный ключ 4 мм, ослабьте боковые винты с обеих сторон.
Снимите руль.
Осторожно подвесьте руль на кабелях. Не тяните за кабели, чтобы не повредить тормозные и тросы переключения передач.
Шаг 7

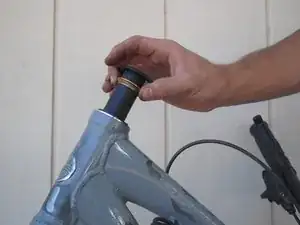

Снимите распорные кольца.

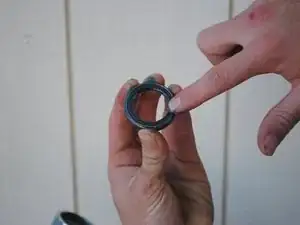

Снимите уплотнение.
Шаг 8

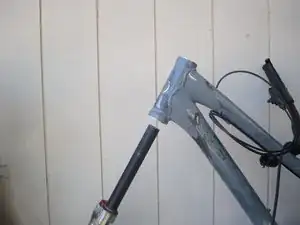

Снимите вилку с корпуса.
Шаг 9

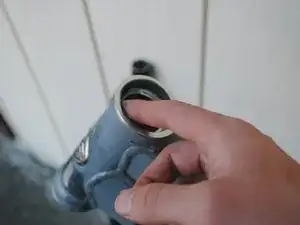

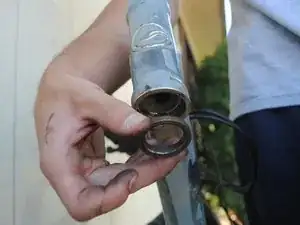

Пальцами извлеките подшипники сверху и снизу каретки.
Шаг 10
Нанесите WD-40 на оба конца каретки и подшипники.
Оботрите каретку и подшипники бумажными полотенцами до сухого состояния.
Повторите по мере необходимости, пока они не будут чистыми.
Шаг 11
Пальцем нанесите универсальную смазку на подшипники и оба конца каретки.
Установите подшипники в каретку фасонной стороной внутрь.
Завершение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
