Как отрегулировать передний переключатель Iron Horse Warrior 2006 года

Переключите передний переключатель на 1-ю передачу (самую маленькую звезду, ближайшую к раме велосипеда)

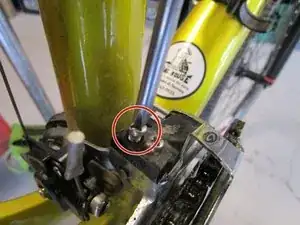

Отрегулируйте винт «Low» отвёрткой так, чтобы переключатель был выровнен вертикально с первой передачей.

Проверьте работу передач, удерживая заднее колесо над землёй, и вращайте педали, переключая передачи. При правильной регулировке цепь не должна касаться переключателя.

Переключитесь на 3-ю передачу (самую большую звезду, самую дальнюю от рамы велосипеда)

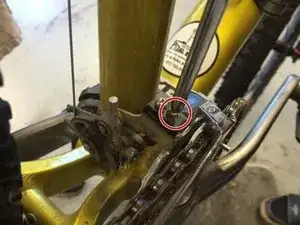

Отрегулируйте переключатель так, чтобы он был выровнен вертикально с 3-й передачей

Те же правила применяются и здесь, как и при установке нижнего ограничения. Однако нужно установить минимальный зазор между внешним краем цепи и защитой. Благодаря меньшему зазору переключение на более низкую передачу будет происходить легче.

Теперь переключатель должен быть отрегулирован, но если вы не можете отвести его достаточно далеко от рамы, возможно, понадобится подтянуть тросик. В таком случае переходите к шагу 3.

Этот шаг необходим только в том случае, если вам не удалось отрегулировать переключатель на шаге 2

Чтобы подтянуть тросик, установите переключатель на первую передачу. Это положение требует наименьшего натяжения тросика.

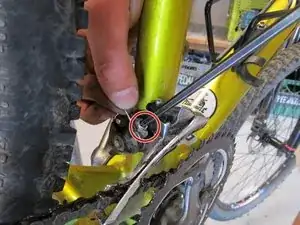

Ослабьте шестигранный болт размером 6 мм с помощью ключа-шестигранника ровно настолько, чтобы тросик освободился.

Натяните тросик руками как можно сильнее. Уложите тросик под болт и затяните болт поворотом по часовой стрелке.

Повторите шаг 2, чтобы установить верхнее ограничение переключателя. Теперь, когда тросик натянут, переключатель сможет отойти дальше от рамы велосипеда и выровняться с третьей передачей.
