Как отрегулировать и обслуживать тросы заднего переключателя Iron Horse Warrior 2006 года
Со временем тросы, идущие от переключателя к derailleur, растягиваются, что приводит к неправильной работе переключателя. Это можно исправить, сделав настройки заднего переключателя. Это включает в себя установку верхних и нижних пределов, которые определяют, куда может перемещаться переключатель. Также, если прошло много времени с момента, когда трос был подтянут, возможно, это тоже необходимо.
Шаг 1
Сначала нужно установить верхний и нижний пределы, на которые может перемещаться переключатель.

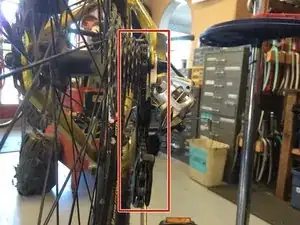

Переключите задний переключатель на 8-ю передачу.

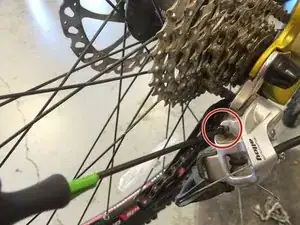

С помощью отвертки с крестовой насадкой отрегулируйте винт, помеченный буквой H, так, чтобы переключатель выровнялся вертикально с 8-ой передачей (самой маленькой).
Шаг 2

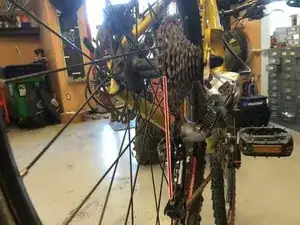

Установите нижний предел, переключив задний переключатель на 1-ю передачу. Отрегулируйте винт, помеченный буквой L, так, чтобы переключатель выровнялся вертикально с 1-ой передачей.

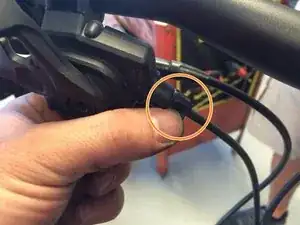

Если вы не можете установить нижний предел достаточно далеко, отрегулировав винт, попробуйте подтянуть трос с помощью регулировочного knopka, находящейся на самом переключателе.
Шаг 3
Последнее, что нужно отрегулировать, — это расстояние, на которое перемещается переключатель между передачами.

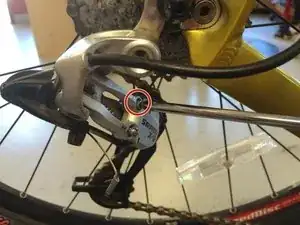

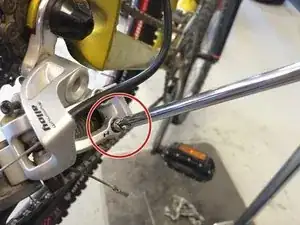

Переключите переключатель на 4-ю или 5-ю передачу и отрегулируйте шестигранный винт, находящийся на задней части переключателя, чтобы убедиться, что переключатель выровнен вертикально с передачей, на которой находится велосипед.
Перевод руководства с ifixit.com
