Замена светодиода (LED) в Nerf N-Strike Firestrike

Отверткой Phillips №1 удалите семь чёрных винтов Phillips длиной 10 мм из корпуса бластера.

Медленно разъединяйте корпус бластера, начиная с места расположения батареек.

Продолжайте аккуратно разъединять до полного отделения. Будьте осторожны, чтобы внутренние компоненты не выскочили.

При сборке убедитесь, что хромированная гайка возвращена в правильное положение, обозначенное красным прямоугольником.

При сборке убедитесь, что все детали правильно выровнены по штифтам, обозначенным четырьмя оранжевыми прямоугольниками.

При сборке обратите внимание на расположение пружин, выделенное на втором фото.

Отверткой Phillips №1 выверните винт 10 мм, который фиксирует крышку батарейного отсека, затем снимите крышку батарейного отсека руками.

Выньте две батарейки AAA, подвинув их пальцами.

Снимите триггер лазера, захватив его пальцами и потянув вверх и наружу.

Осторожно приподнимите печатную плату, расположенную рядом с рукояткой пистолета, пока она не отделится от корпуса.

Провод, подключённый к печатной плате, также присоединён к лазеру. Будьте осторожны, чтобы не приложить чрезмерную силу и не повредить и не оторвать провод.

Схватите плату у основания лазера пальцами; поверните её в сторону отсека для боеприпасов до тех пор, пока направляющее отверстие не освободится от направляющего штифта.

Выдвиньте узел лазера наружу.

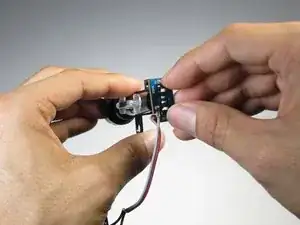

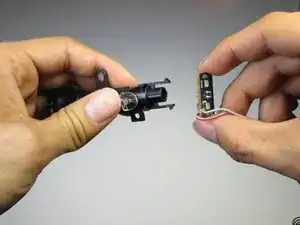

Сожмите защёлки, удерживающие корпус лазерного луча на плате, пальцами. Сдвиньте корпус, чтобы открыть доступ к светодиоду.

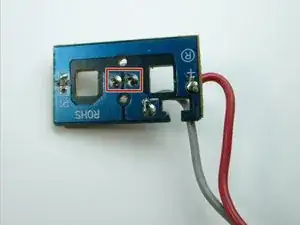

Нагрейте паяльником два контакта, удерживающие светодиод на плате. Снимите светодиод.
