Замена механизма взведения Nerf N-Strike Elite Strongarm
В этом руководстве показано, как разобрать бластер, чтобы получить доступ к пружине, расположенной в механизме взведения Nerf.
Шаг 1
Положите Nerf Strongarm на бок, левая сторона должна быть сверху.
Шаг 2
Найдите 12 винтов с крестообразной головкой и отвинтите их: диаметр головки = 4.3 мм, шаг резьбы = 1 мм, длина винта = 8 мм
Шаг 3

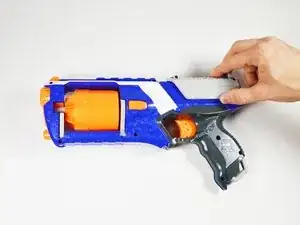

Перед снятием крышки сначала снимите крышку механизма взведения. Верхняя половина снимается свободно.
Другая половина механизма взведения соединена пружиной, которая может соскользнуть с бластера. Это нормальная ситуация, но за ней стоит следить, чтобы избежать повреждения пружины.
Шаг 4
Снимите крышку бластера, чтобы открыть его внутренности.
Если бластер лежит на боку, ствол может немного сместиться, опираясь сам на себя (как видно на изображении). Это нормально, но обращайтесь осторожно, чтобы сохранить целостность бластера.
Шаг 5
После удаления винтов снимите верхнюю половину пистолета.
Обратите внимание: серый элемент должен быть снят первым, чтобы можно было вынуть большую половину.
Будьте осторожны и постарайтесь не потерять мелкие детали при открывании.
Фиксатор для насадок.
Шаг 6

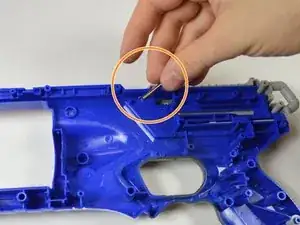

Удалите винт внутри корпуса бластера.
Характеристики винта: крестообразная головка, диаметр головки = 4.3 мм, шаг резьбы = 1 мм, длина винта = 8 мм
Шаг 7

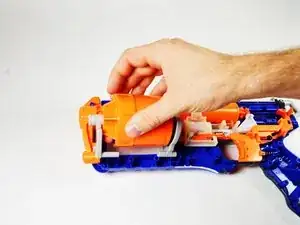

Снимите ствол с бластера.

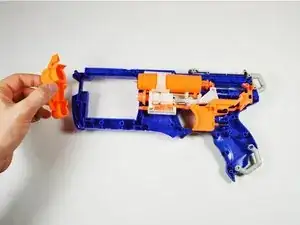

Снимите передний элемент с бластера.
Обе детали можно снять без использования инструментов.
Шаг 8

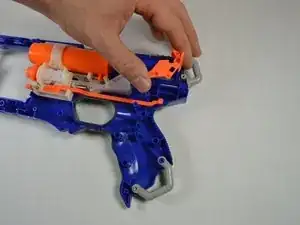

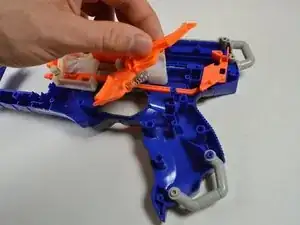

Сначала выньте курок.

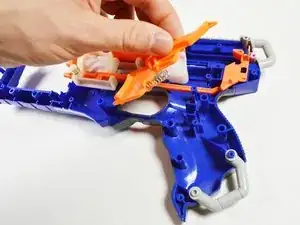

Затем снимите задержку взведения.
Потом снимите камеру воздушного компрессора.
Шаг 9

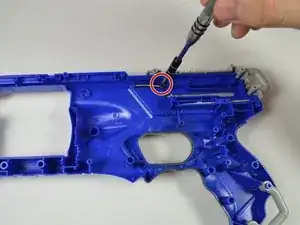

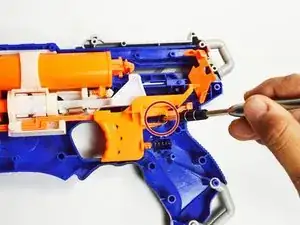

Найдите и удалите указанный винт.

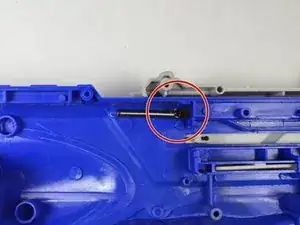

Это пружина, управляющая механизмом взведения. Если пружина повреждена, замените её.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
