Замена кнопки разгрузки для Nerf N-Strike Elite Strongarm

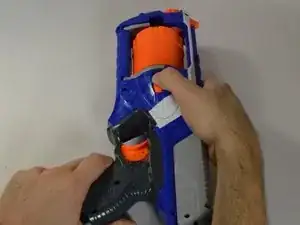

Положите Nerf Strongarm на бок, левой стороной вверх.

Найдите 12 винтов с крестообразной головкой и удалите их: диаметр головки — 4,3 мм, шаг резьбы — 1 мм, длина винта — 8 мм.

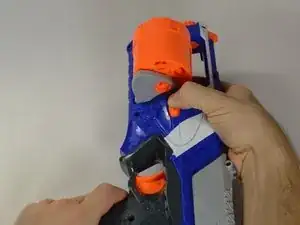

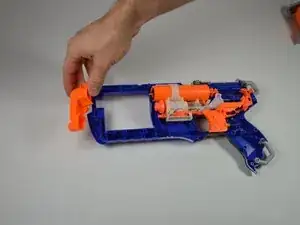

Перед снятием крышки необходимо сначала снять крышку механизма взведения. Верхняя половина снимается свободно.

Вторая половина механизма взведения соединена пружиной, которая может соскользнуть с пускового механизма. Учтите, что это нормально, однако следует внимательно следить за пружиной, чтобы не повредить её.

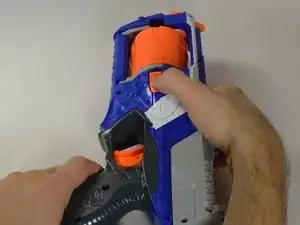

Снимите крышку пускового механизма, чтобы получить доступ к внутренним компонентам.

Если пусковой механизм лежит на боку, ствол может немного сместиться, так как он опирается на себя (см. изображение). Это нормально, но нужно обращаться с устройством осторожно, чтобы оно не развалилось.

После удаления винтов снимите верхнюю половину корпуса пистолета.

Обратите внимание, что серую деталь необходимо снять первой, чтобы можно было снять большую половину корпуса.

Будьте внимательны, чтобы не потерять мелкие детали при открытии устройства.

Фиксирующий выступ для креплений.

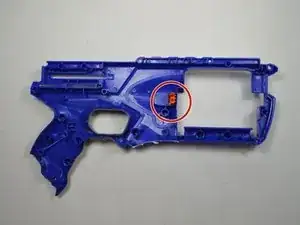

Загляните внутрь верхней крышки пускового механизма и найдите выступ, идущий от кнопки разгрузки. Его несложно обнаружить, как показано на изображении, так как это единственная оранжевая деталь.

Проверьте место расположения кнопки на наличие загрязнений, мешающих её работе. При необходимости замените.

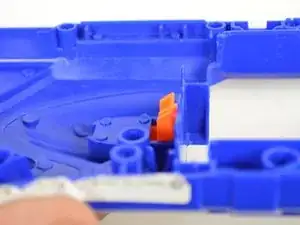

Убедитесь, что поверхность контакта кнопки разгрузки имеет угол 45 градусов.

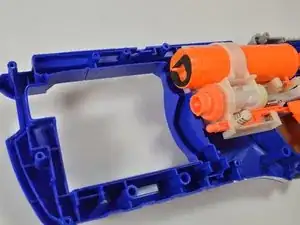

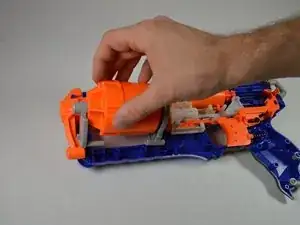

Чтобы получить доступ к нужным деталям, снимите ствол с его положения на нижней половине корпуса пускового механизма.

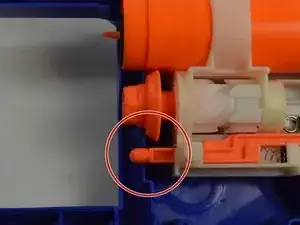

На нижней половине пускового механизма убедитесь, что выступ кнопки контактирует с узлом ствола.

Удалите все загрязнения, мешающие движению, или замените кнопку при необходимости.

Соберите устройство и проверьте работу кнопки разгрузки. Кнопка должна правильно фиксировать и отпускать барабан для дротов!
