Замена ствола Nerf N-Strike Elite Strongarm

Положите Nerf Strongarm на бок так, чтобы левая сторона была сверху.

Найдите 12 винтов с крестообразным шлицем и удалите их: диаметр головки = 4.3 мм, шаг резьбы = 1 мм, длина винта = 8 мм

Перед снятием крышки сначала снимите крышку механизма взведения. Верхняя половина снимается свободно.

Другая половина механизма взведения соединена пружиной, которая может выскользнуть из бластера. Это нормально, но за этим стоит следить, чтобы не повредить пружину.

Снимите крышку бластера, чтобы открыть внутренности.

Если бластер лежит на боку, ствол может немного сместиться, опираясь сам на себя (видно на изображении). Это нормально, но обращайтесь осторожно, чтобы сохранить целостность бластера.

После удаления винтов снимите верхнюю половину пистолета.

Обратите внимание: серый элемент должен быть удалён первым, чтобы можно было снять большую половину.

Будьте осторожны и постарайтесь не потерять мелкие детали при вскрытии.

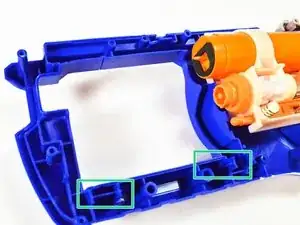

Защёлка для креплений.

Начните с тщательного осмотра ствола на предмет повреждённых компонентов.

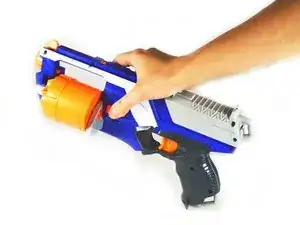

Нажатие кнопки выгрузки — хороший тест, чтобы проверить, будет ли ствол вращаться наружу.

Если ствол не поддаётся, продолжайте со следующими шагами.

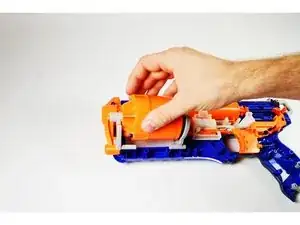

После снятия крышки компонент ствола будет свободным и съёмным.

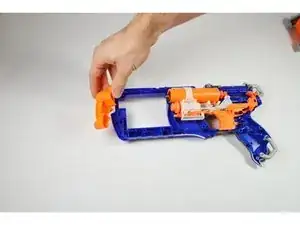

После извлечения ствола продолжите снятие переднего вала. Этот компонент также не зависит от бластера и не требует инструментов.

Проверьте наличие мусора или повреждённых участков, которые могут вызывать заклинивание ствола.

На этом этапе все компоненты, взаимодействующие со стволом, сняты.

Воспользуйтесь этим временем, чтобы осмотреть ствол на наличие мусора или повреждений.
