Замена основной пружины Nerf N-Strike Elite Strongarm
Шаг 1

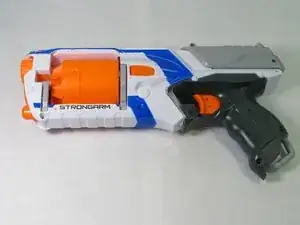

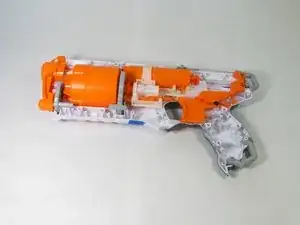

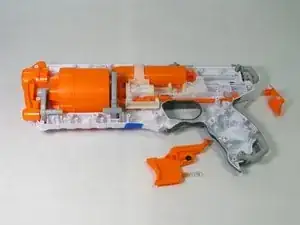

Снимите внешнюю крышку Nerf-оружия (крышка и скользящая затворная панель, 12 винтов Phillips #0).
Шаг 2

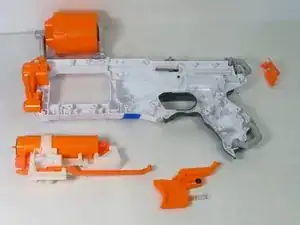

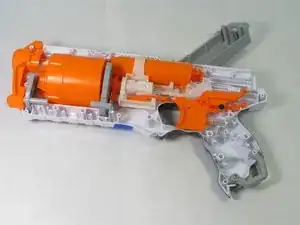

От основания приподнимите узел затвора и курок.
Шаг 3

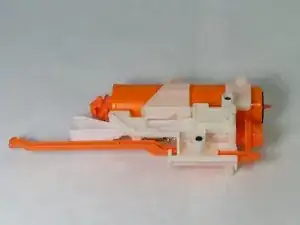

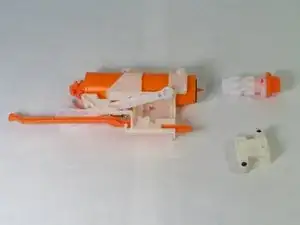

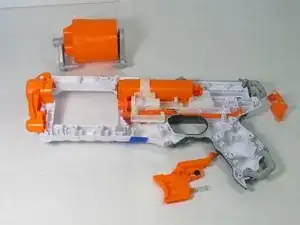

Поднимите барабан для стрел и механизм выстрела (камера пружины).
Шаг 4

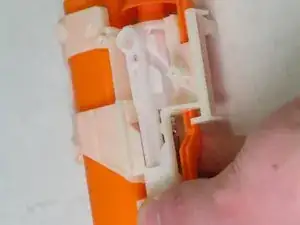

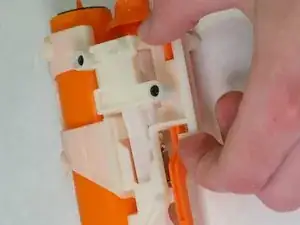

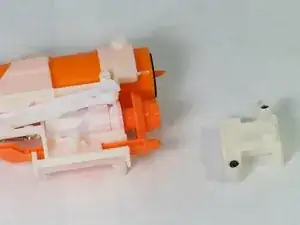

Отвинтите винты (2) от механизма поворота барабана.
Шаг 5
Удалите воздушный плунжер и пружину изнутри камеры.
Шаг 6

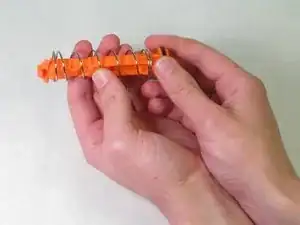

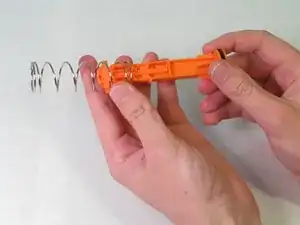

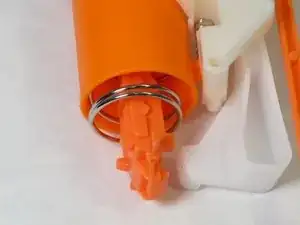

Поверните пружину против часовой стрелки, чтобы освободить её. Будьте осторожны в начале и в конце процесса.
Шаг 7

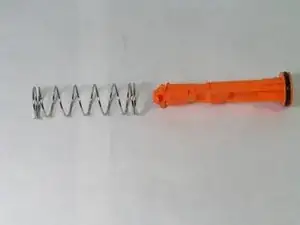

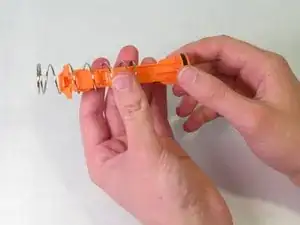

Замените пружину.
Пружина будет смазана. Не пугайтесь. Будьте внимательны в начале и в конце процесса, так как её вставка похожа на надевание кольца с вырезами, особенно в верхней части камеры.
Совет: если уплотнительное кольцо сухое, перед установкой нанесите немного растительного масла.
Шаг 8

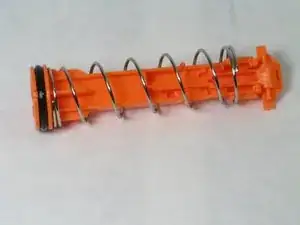

Верните плунжер в камеру пружины.
Шаг 9
Прикрутите крышку обратно на механизм поворота барабана.
Шаг 10
Установите камеру пружины и барабан для стрел обратно в основание.
Шаг 11

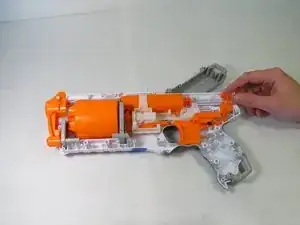

Прикрутите курок и узел затвора обратно. При установке узла отведите в сторону серую скользящую затворную панель.
Шаг 12
Зафиксируйте крышку и скользящую затворную панель 12 винтами.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
