Замена уплотнительного кольца (O-Ring) в Nerf N-Strike Maverick

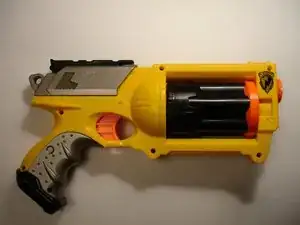

Redeemer. Выглядит круто с вращающимся стволом, но вскоре станет ещё более впечатляющим...

Напоминает оружие из Пятого элемента.

Сначала удалим несколько винтов. Все винты с крестообразным шлицем, и все можно выкрутить отвёрткой размеров #0 или #00.

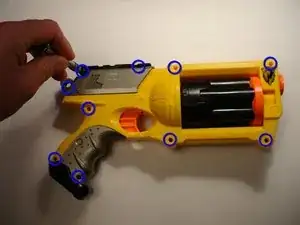

Удалите все десять крестообразных винтов.

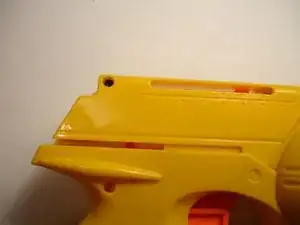

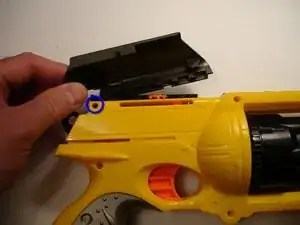

Ещё один крестообразный винт скрывается под механизмом взведения. Удалите и его.

Механизм взведения довольно прост. Металлический рычаг оттягивает воздушный поршень и сжимает большую пружину. Ещё одна маленькая пружина возвращает ползун в исходное положение после выполнения работы.

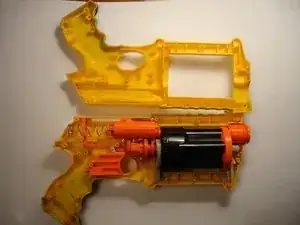

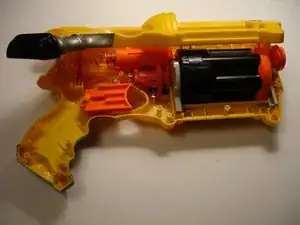

И вот — оружие разобрано.

В верхнем левом углу видно большую пружину и воздушный поршень.

Позже я снова открыл оружие и поместил в эту область сложенный лист бумаги. Это придало стреле немного большей «мощности» при выталкивании дротиков.

Совет ствола. Предвижу, что в будущем он будет чёрного цвета.

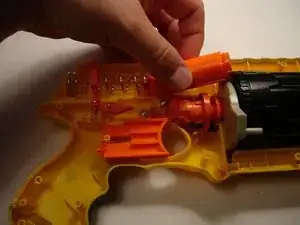

Сначала извлекается воздушный поршень. Он поднимается вверх без усилий.

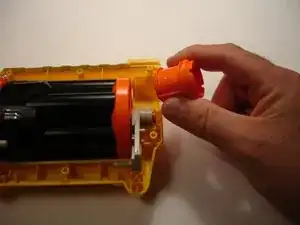

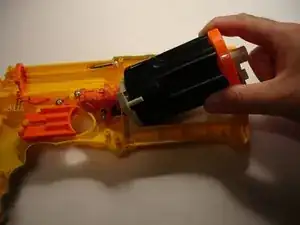

Затем выходит ствол.

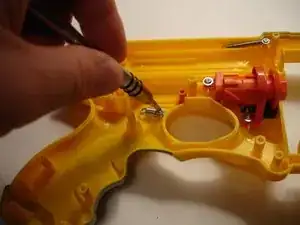

Спусковой механизм удерживается одним крестообразным винтом. Также в нём есть небольшая пружина для аутентичного «пружинистого» ощущения при нажатии.

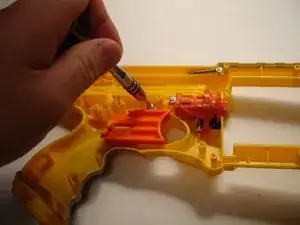

Пружина спускового механизма также крепится крестообразным винтом. Пара поворотов отвёрткой — и она выходит.

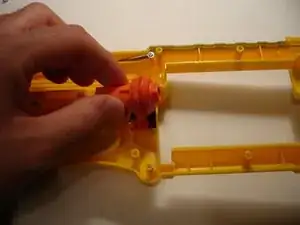

Далее идёт сложный поворотный механизм для ствола. Предполагаю, что в случае поломки это была бы самая уязвимая деталь. Это самая сложная часть оружия.

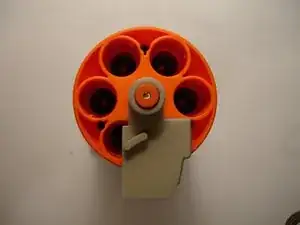

Вид в деловой конец оружия.

Я не стал разбирать ствол. Не чувствовал себя настолько авантюрным.

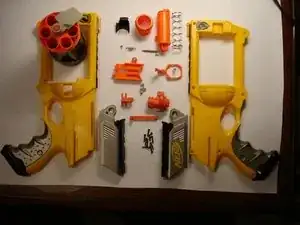

Вот он — весь пистолет разобранный.

Собрать его так легко, что с этим справится ребёнок. Может быть, девиз Nerf: «От наших детей к вашим детям»?

Я искренне надеюсь, что продукция Nerf производится в странах с строгими законами против детского труда. Я никоим образом не оправдываю детский труд.

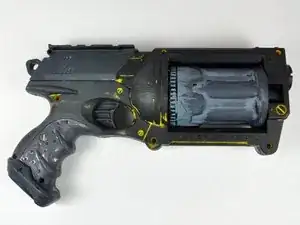

Готовый результат.

Я отнёс пистолет на работу и сфотографировал при лучшем освещении/камерной установке... Намного лучшем освещении/камерной установке.

Следуйте шагам 1–4 руководства «Разборка Nerf N-Strike Maverick».

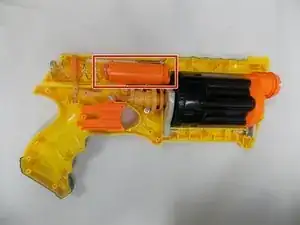

Найдите воздушный поршень в верхнем левом углу раскрытого пистолета Nerf. Оттолкните пружину и аккуратно потяните поршень на себя, чтобы вынуть его.

После извлечения воздушного поршня найдите уплотнительное кольцо, разъединив две части поршня.

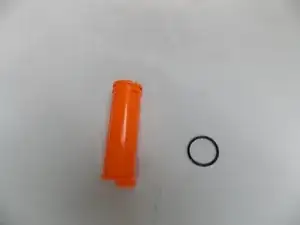

С помощью пинцета снимите уплотнительное кольцо с верхней части воздушного поршня.

Соберите пистолет в обратном порядке, выполнив шаги 1–4 руководства «Разборка Nerf N-Strike Maverick» в обратном порядке.
