Замена проводов Nerf N-Strike Firestrike

Используйте отвертку Philips #1, чтобы удалить винт длиной 10 мм, который удерживает батарейный отсек, затем снимите крышку батарейного отсека руками.

Вытяните две батарейки AAA пальцами.

Удалите семь черных винтов Philips длиной 10 мм из корпуса бластерa с помощью отвертки Philips #1.

Медленно раздвиньте корпус бластера, начиная с места для батарей.

Продолжайте медленно раздвигать, пока он полностью не разделится. Будьте осторожны, чтобы не разлетелись внутренние компоненты.

При сборке убедитесь, что хромовая гайка возвращена в правильное место, обозначенное красным прямоугольником.

При сборке убедитесь, что все части выровнены правильно на штифтах, обозначенных четырьмя оранжевыми прямоугольниками.

При сборке обратите внимание на расположение пружин, подсвеченное на втором фото.

Удалите спусковой крючок, схватив его пальцами и потянув вверх и наружу.

Удалите спусковой крючок лазера, схватив его пальцами и потянув вверх и наружу.

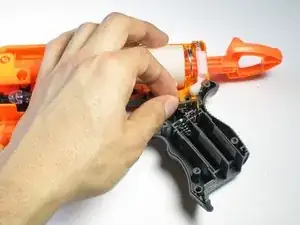

Осторожно потяните вверх за печатную плату, находящуюся рядом с рукояткой оружия, пока она не отделится от пистолета.

Провод, который соединяется с печатной платой, также подключен к лазеру. Будьте осторожны, чтобы не прилагать излишнюю силу и не повредить или не отсоединить провод.

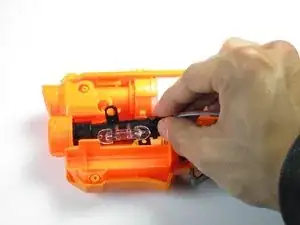

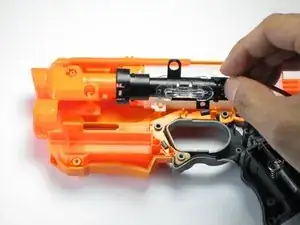

Ухватитесь за печатную плату, расположенную у основания лазера, пальцами; поверните ее в сторону отсеков для патронов на бластере, пока отверстие для направляющей не освободится от направляющей штифтов.

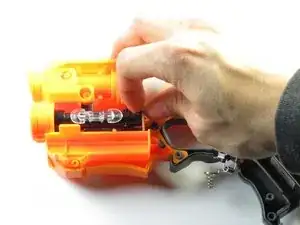

Сдвиньте сборку лазера наружу.

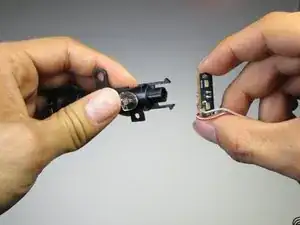

Сжмите зажимы, удерживающие печатную плату к сборке лазера, и удалите печатную плату.

Отпаивайте провода от печатной платы.

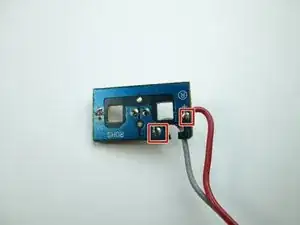

Положительный провод присоединен в нижнем левом углу, тогда как отрицательный провод присоединен в центре нижней части.

Используйте паяльник, чтобы расплавить припой, соединяющий провода с печатной платой.

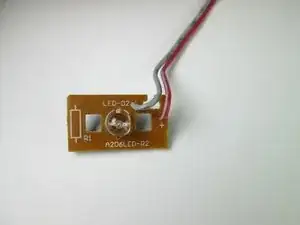

Положительный провод присоединен в центре правой части платы, а отрицательный провод присоединен в нижнем правом углу платы.
