Замена механизма спускового крючка Nerf N-Strike Elite Strongarm

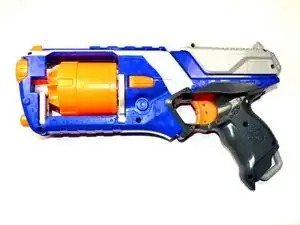

Уложите Nerf Strongarm на бок, так чтобы левая сторона была сверху.

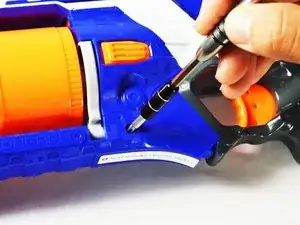

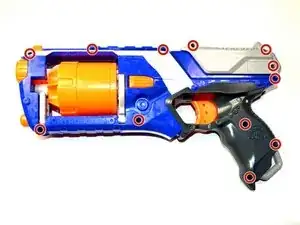

Найдите 12 винтов с крестообразной головкой и снимите их: Диаметр головки = 4,3 мм, Шаг резьбы = 1 мм, Длина винта = 8 мм

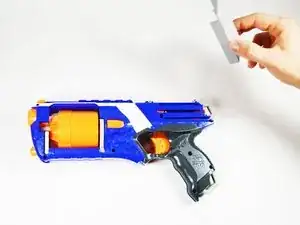

Перед тем как снять крышку, сначала снимите крышку механизма перезарядки. Верхняя половина снимается свободно.

Другой половине механизма перезарядки прикреплена пружина, которая может соскользнуть с бластера. Имейте в виду, что это нормально, но следует быть внимательным, чтобы не повредить пружину.

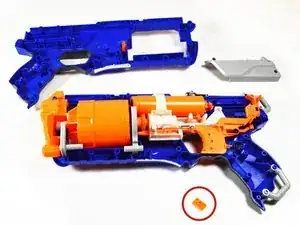

На этом этапе снимите крышку бластера, чтобы увидеть его внутренности.

Если бластер лежит на боку, ствол может немного сместиться, так как он опирается на себя (как показано на изображении). Это нормально, но с ним следует обращаться осторожно, чтобы не повредить бластер.

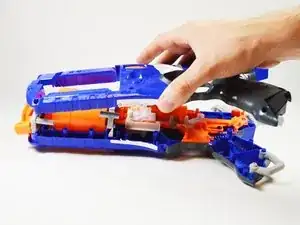

После того как винты были удалены, поднимите верхнюю половину оружия.

Обратите внимание, что сначала необходимо снять серую деталь, чтобы можно было снять более крупную половину.

Будьте осторожны и старайтесь не потерять мелкие детали, когда открываете его.

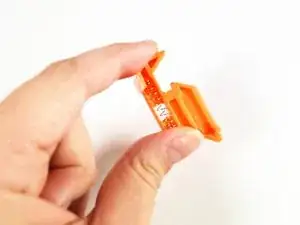

Замок для креплений.

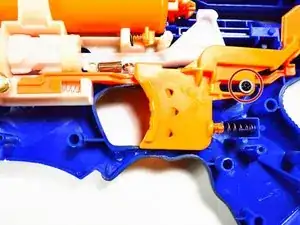

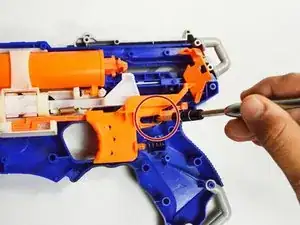

Найдите сборку механизма спускового крючка и обратите внимание, что она фиксируется с помощью одного винта с крестообразной головкой. Удалите его.

Спецификации винта: винт с крестообразной головкой, Диаметр головки = 4,3 мм, Шаг резьбы = 1 мм, Длина винта = 8 мм

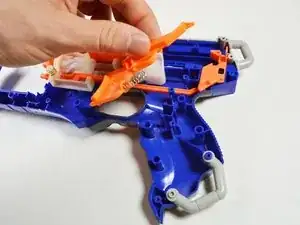

Проверьте оранжевые детали на наличие повреждений и загрязнений. Любые сломанные детали необходимо заменить.

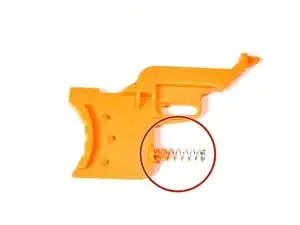

Это пружина, которая управляет спусковым крючком. При регулярном использовании пружина может
