Механизм перезарядки ствола

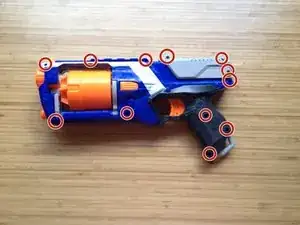

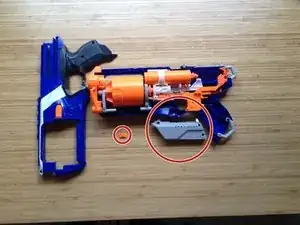

Открутите все 12 винтов на игрушечном пистолете Nerf.

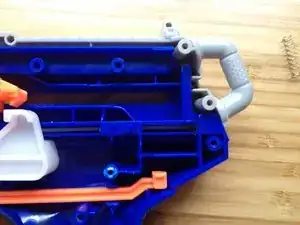

Не забудьте снять серую часть перезарядного механизма, которая не прикреплена к пистолету.

Снимите верхнюю внешнюю крышку.

Снимите оранжевую фиксирующую защёлку.

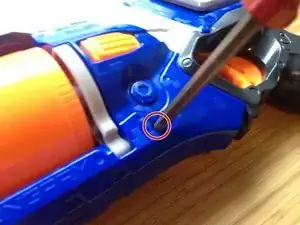

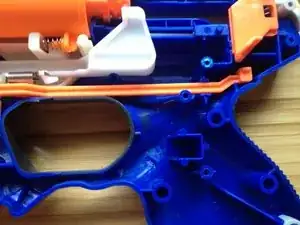

Удалите винт, удерживающий спусковой крючок на месте.

Снимите перезарядный спусковой элемент, приводимый в действие основным спуском.

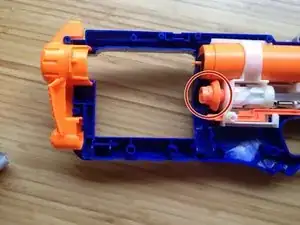

Установка этой детали обратно может быть неприятной, так как она находится под пружинным натяжением. Совет: сначала установите оранжевый спуск (деталь в красном круге), затем проденьте пружину через отверстие в детали.

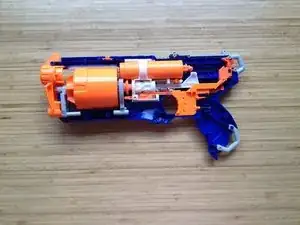

Снимите ствол, в котором размещаются снаряды Nerf.

Будьте осторожны при снятии ствола, так как это может привести к дополнительным повреждениям уже неисправного механизма перезарядки ствола.

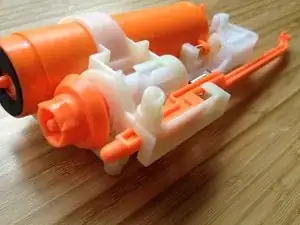

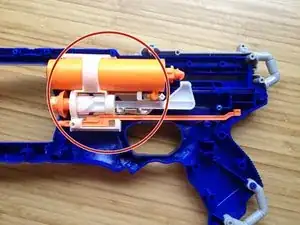

Снимите воздушный поршень и часть, отвечающую за поворот ствола. Это та деталь, с которой вы будете работать.

Отодвиньте остальные детали пистолета от воздушного поршня и элемента поворота ствола.

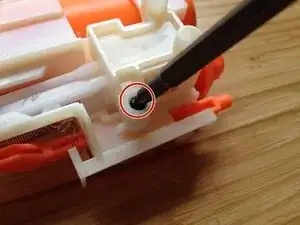

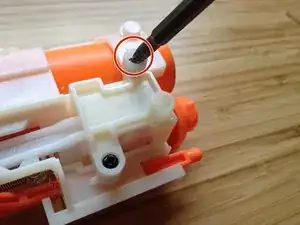

Удалите винты с детали, удерживающей поршень перезарядки ствола на месте.

Снимите деталь, удерживающую поршень перезарядки ствола.

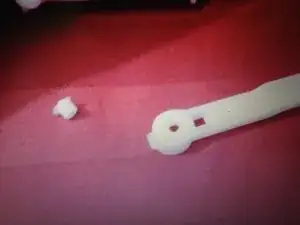

Если ваш поршень выглядит, как на фото, вам потребуется найти винт размером меньше или равным размеру одного из винтов вашего оружия.

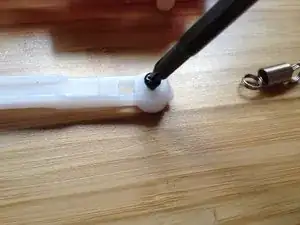

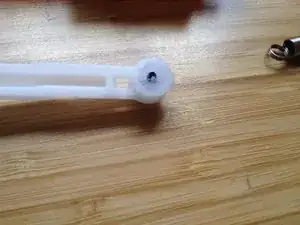

Когда вы найдёте подходящий винт, используйте термоклей или суперклей и нанесите слой вокруг винта, чтобы предотвратить люфт.

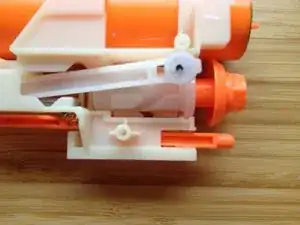

Хорошая идея — протестировать механизм перезарядки ствола, двигая поршень перезарядки туда и обратно. Если оранжевый элемент, прикреплённый к стволу для дротиков, вращается — это хороший знак.

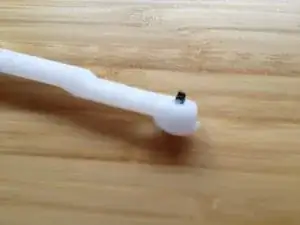

Если не работает, попробуйте вынуть винт и ввернуть (или вдавить) его обратно в другую сторону.

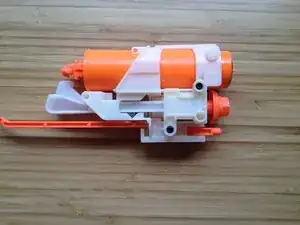

Вот как должен выглядеть набор ваших деталей.

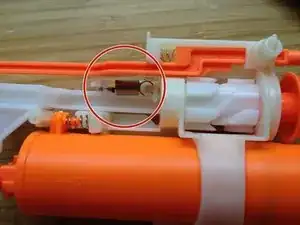

Убедитесь, что вы НЕ потеряли пружину, обведённую красным на изображении. Если вы её потеряете, ваше оружие придётся перезаряжать вручную.

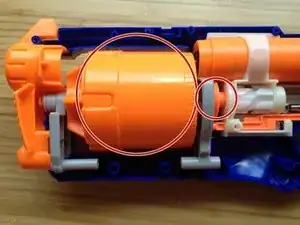

Шероховатый белый цилиндр, обведённый красным на этой фотографии, будет покрыт смазкой. НЕ смывайте её.

Теперь верните поршень на место.

Возьмите пинцет и установите пружину обратно, прикрепив её к двум белым штырям, обведённым красным. Это следует сделать, если пружина соскочила.

Советы:

Если какие-либо пружины выпадут внутри оружия или задействованных деталей, вы можете использовать пинцет, чтобы достать их.

Если ваш Nerf Elite Strongarm всё ещё не работает, вот ссылка на публикацию в Reddit от человека с похожей проблемой. Strongarm barrel doesn't rotate

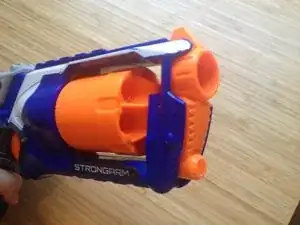

Иногда во время использования ствол нужно повернуть (но не продавливайте его за пределы допустимого), либо можно резко дернуть пистолет в сторону.
