Замена лазерного спускового крючка Nerf N-Strike Firestrike
Это руководство проведет Вас по процедуре вскрытия Nerf N-Strike Firestrike и извлечения лазерного спускового крючка. Для открытия корпуса потребуется снять множество винтов, поэтому будьте внимательны и не теряйте детали.
После снятия корпуса и открытия пистолета Вы увидите два спусковых крючка в нижней части пистолета. Меньший из двух — это лазерный спусковой крючок, который нужно удалить. Захватите его с боковой стороны двумя пальцами и тяните прямо вверх, чтобы вынуть лазерный спусковой крючок.
Шаг 1
Используйте крестовую отвертку #1, чтобы вывернуть 10‑мм винт, фиксирующий батарейную панель, затем снимите крышку отсека батарей руками.
Шаг 2
Выдвиньте две батарейки AAA пальцами.
Шаг 3
Снимите семь черных крестовых винтов 10 мм с корпуса бластера с помощью крестовой отвертки #1.
Шаг 4

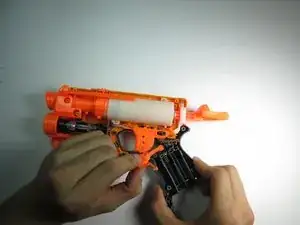

Медленно разъединяйте корпус бластера, начиная от отсека для батареек.
Продолжайте аккуратно раздвигать части до полного отделения. Будьте осторожны, чтобы внутренние детали не выскочили.
Шаг 5
При сборке убедитесь, что хромированная гайка возвращена в правильное место, отмеченное красным прямоугольником.
При сборке убедитесь, что все детали выровнены по штифтам, отмеченным четырьмя оранжевыми прямоугольниками.
При сборке обратите внимание на расположение пружин, показанное на второй фотографии.
Шаг 6
Удалите лазерный спусковой крючок, захватив его пальцами и потянув вверх и наружу.
Заключение
Для сборки устройства выполните приведенные инструкции в обратном порядке.
Перевод руководства с ifixit.com
