Замена уплотнительного кольца и поршня в пистолете Nerf N-Strike Firestrike
Если устройство не взводится должным образом, возможно, повреждён или сломан узел поршня и уплотнительного кольца. В этом руководстве Вы узнаете, как заменить уплотнительное кольцо и поршень в пистолете Nerf N-Strike Firestrike. Для этого потребуется только фигурная отвёртка №1.
Шаг 1
Используйте фигурную отвёртку №1, чтобы вывернуть винт длиной 10 мм, фиксирующий крышку батарейного отсека, затем снимите крышку руками.
Шаг 2
Выньте две батарейки ААА пальцами.
Шаг 3
Отверните семь чёрных винтов длиной 10 мм из корпуса пистолета с помощью фигурной отвёртки №1.
Шаг 4
Медленно разъедините половинки корпуса пистолета, начиная с области батарейного отсека.
Продолжайте аккуратно разделять корпус, пока он полностью не распадётся. Будьте осторожны, чтобы не разлетелись внутренние компоненты.
Шаг 5
При сборке убедитесь, что хромированная гайка установлена в правильное место, отмеченное красной рамкой.
При сборке убедитесь, что все детали правильно надеты на штифты, отмеченные четырьмя оранжевыми рамками.
При сборке обратите внимание на расположение пружин, выделенных на втором фото.
Шаг 6

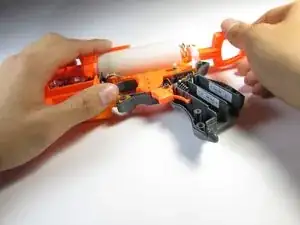

Не снимая узел ствола, слегка приподнимите его вверх.

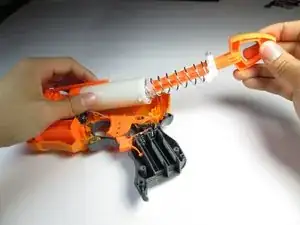

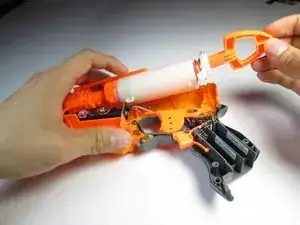

Выдвиньте поршень из воздушной камеры.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
