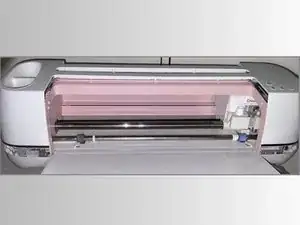

Замена резиновых валов Cricut Maker

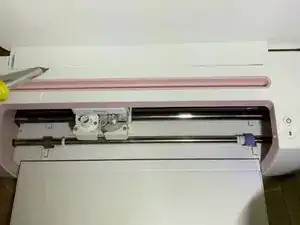

Замена резиновых валов начинается с демонтажа белой прямоугольной панели, расположенной сверху устройства Cricut.

Для снятия белой пластиковой панели используйте плоскую биту 1,5 мм.

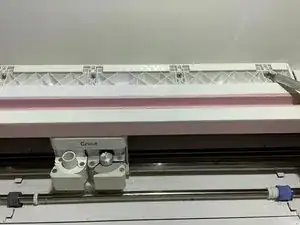

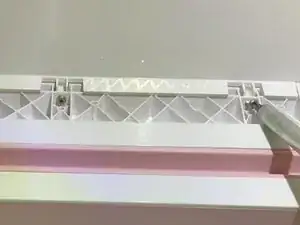

Под снятой белой панелью находятся четыре серебристых винта, которые фиксируют крышку. Используя крестовую биту №1, открутите все четыре винта.

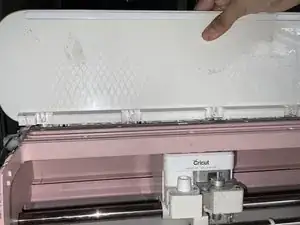

После снятия четырёх серебристых винтов и откладывания их в сторону приподнимите крышку устройства Cricut Maker, чтобы отделить её от корпуса.

После снятия крышки переверните устройство Cricut так, чтобы дно оказалось сверху.

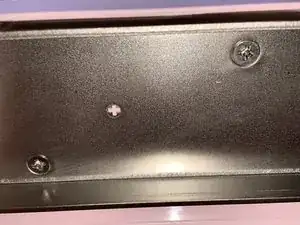

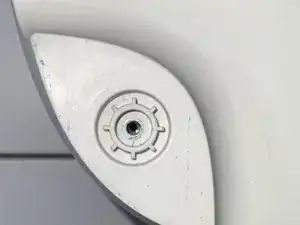

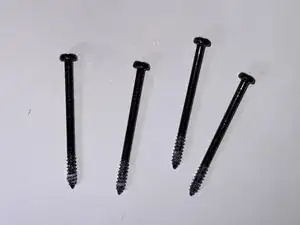

Найдите по одному чёрному винту в каждом углу. Открутите все четыре чёрных винта крестовой битой №1.

После снятия четырёх чёрных винтов найдите семь серебристых винтов, расположенных под верхней частью корпуса. Их может быть сложно обнаружить, так как они скрыты, поэтому поверните устройство под таким углом, чтобы каждый винт был виден.

Выкрутите все семь серебристых винтов с помощью плоской биты 1 мм.

На следующем шаге верхняя часть корпуса должна быть обращена вверх.

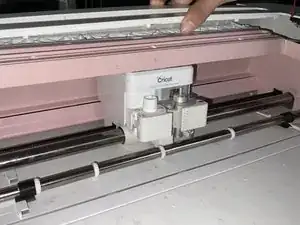

Когда устройство будет ориентировано верхней частью вверх, аккуратно приподнимите верхнюю часть корпуса.

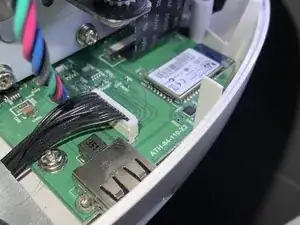

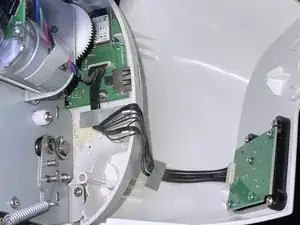

При аккуратном снятии верхней части корпуса обратите внимание на правую сторону устройства, где подключены провода.

Один конец провода подключён к верхней части корпуса, другой — к основному корпусу устройства.

Отсоедините провод от разъёма, расположенного в корпусе устройства.

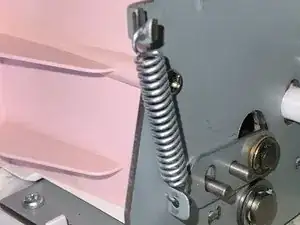

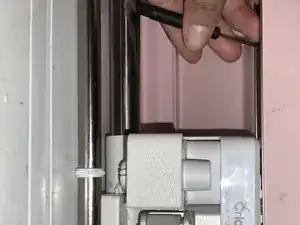

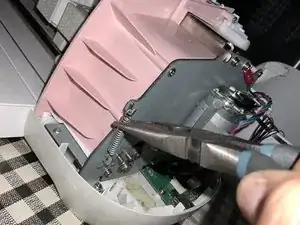

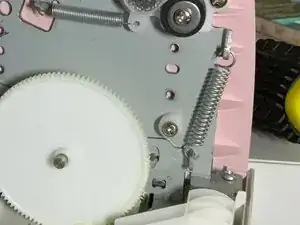

На правой стороне устройства по краю находится серебристая пружина. Удалите её с помощью небольших плоскогубцев для удобства демонтажа.

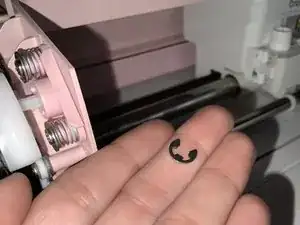

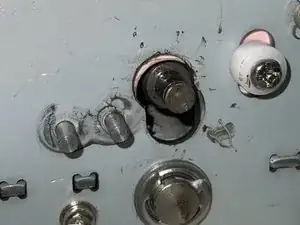

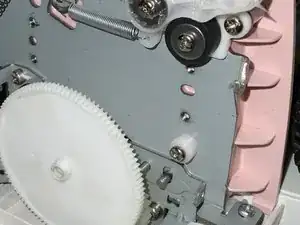

На правой стороне найдите верхнюю круглую часть и открутите стопорное кольцо, удерживающее Y-образную деталь, с помощью плоской биты 1 мм.

После снятия стопорного кольца извлеките Y-образную деталь.

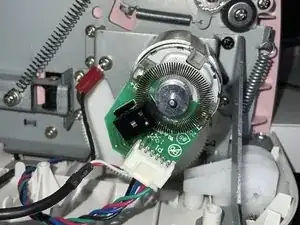

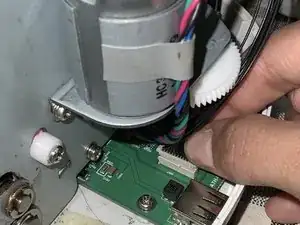

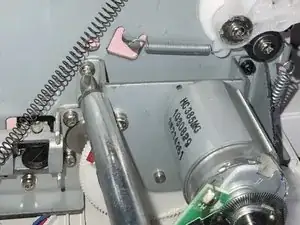

Перейдите к левой стороне устройства, где мини-генератор закреплён четырьмя винтами.

Два винта чёрные, два — серебристые.

Открутите все четыре винта крестовой битой №1.

Снимите серебристую пружину, расположенную на левой стороне устройства.

Процесс аналогичен снятию пружины с правой стороны — используйте для демонтажа небольшие плоскогубцы.

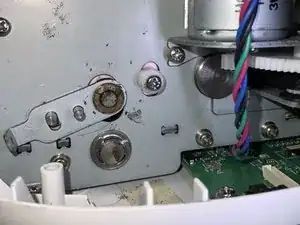

Повторите шаг 9, чтобы снять стопорное кольцо и Y-образную деталь с левой стороны устройства с помощью плоской биты 1 мм.

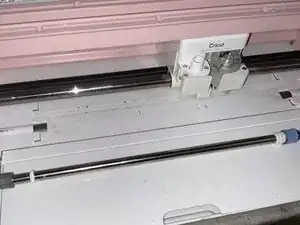

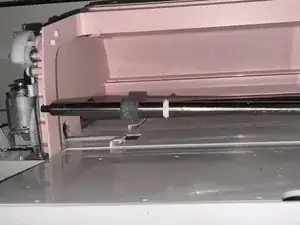

После того как все винты удалены, слегка покачивайте серебристый вал вправо, чтобы вытащить его из посадочного места.

Когда левый конец вала выйдет, аккуратно выдвиньте вал с правой стороны.

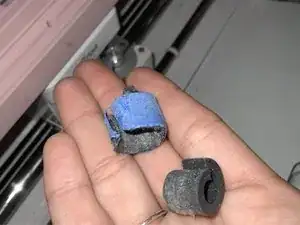

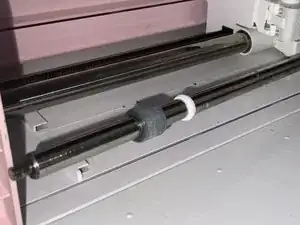

После удаления вала с устройства снимите старые резиновые валы, слегка покачивая их для облегчения демонтажа.

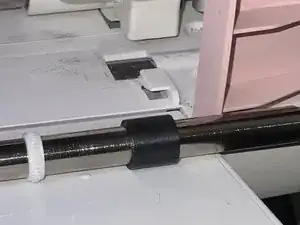

Установите новые резиновые валы вместо изношенных.
