Замена материнской платы Cricut Maker

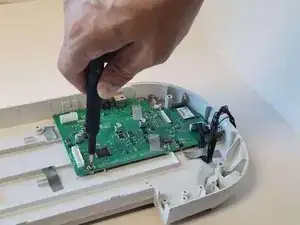

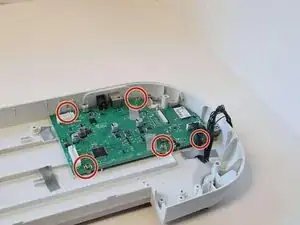

Материнская плата устройства Cricut Maker — это панель управления машиной.

Следуйте этому руководству, чтобы выполнить замену материнской платы Cricut Maker. Возможно, потребуется заменить материнскую плату, если резак или USB-порт устройства работают неправильно. Если кнопка питания сразу же после подключения к сети загорается красным, это также может указывать на неисправную материнскую плату.

Материнская плата и окружающие её детали хрупкие и требуют осторожного обращения.

Примечание: Перед началом ремонта выключите устройство и отключите его от сети.

Шаг 1

Чтобы снять крышку с соединительного шарнира, используйте инструмент для вскрытия iFixit и подденьте по периметру крышки, чтобы освободить её.

Чрезмерное давление может сломать её, так как она очень хрупкая.

Крышка зафиксирована клеем, поэтому потребуется терпение и аккуратность, чтобы поддеть её.

Снимите крышку с соединительного шарнира и отложите в сторону.

Шаг 2

Снимите четыре защитных винта Torx TR8 длиной 10 мм, удерживающих крышку на месте.

Шаг 3

Поверните устройство так, чтобы задняя часть была обращена к Вам.

Ищите маленькие прямоугольники вдоль задней части устройства. На каждые два прямоугольника приходится один цилиндрический соединитель между ними.

Вставьте одну или две пластиковые карточки iFixit в шов, соединяющий верхнюю крышку с корпусом, и используйте инструмент для вскрытия iFixit, чтобы поддеть вверх вдоль шва.

Эти действия должны открыть вид на цилиндрические соединители.

Шаг 4

Нажмите на крышку вниз.

Выдвиньте крышку наружу, чтобы освободить её от шарнирных защёлок.

Шаг 5

Снимите четыре ножки, закрывающие четыре винта, используя руки или инструмент для вскрытия.

Используйте крестовую отвертку Phillips #1, чтобы выкрутить четыре винта длиной 41 мм из ножек.

Шаг 6

Снимите семь винтов на дне устройства (четыре винта 8,5 мм и три винта 12,5 мм) — это позволит впоследствии снять крышку.

Используйте крестовую отвертку Phillips #1, чтобы выкрутить четыре винта 8,5 мм с нижней части устройства.

Используйте крестовую отвертку Phillips #0, чтобы выкрутить три винта 12,5 мм.

Шаг 7

Поставьте устройство на бок.

Чтобы снять семь винтов 10 мм с нижней стороны верхней части устройства, используйте крестовую отвертку Phillips #1 с гибким удлинителем.

Шаг 8

Снимите верхнюю крышку с основания устройства.

После снятия этой крышки внутренности устройства будут открыты.

Шаг 9

Используя крестовую отвертку Phillips #1, снимите четыре винта 10 мм на стороне устройства рядом с двигателями.

Используйте крестовую отвертку Phillips #1, чтобы выкрутить два винта длиной 22 мм.

Шаг 10

Используйте крестовую отвертку Phillips #1, чтобы выкрутить два винта 10 мм. Они расположены параллельно друг другу, по одному с каждой стороны машины.

Используйте крестовую отвертку Phillips #1, чтобы выкрутить два винта 8 мм, они также расположены параллельно друг другу по обеим сторонам устройства.

Шаг 11

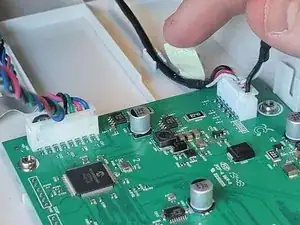

Отключите собранный разъём от мотора с обеих сторон машины. Чтобы избежать повреждений, аккуратно введите инструмент-лопатку и осторожно выньте разъём из гнезда.

Шаг 12

Используя крестовую отвертку Phillips #1, выкрутите по одному винту 10 мм с обеих сторон машины. Это освободит провода, прикреплённые к боковым частям устройства.

После удаления винтов и отсоединения проводов основной корпус можно поднять с основания и отложить в сторону.
