Замена ремня Cricut Maker 3

Будьте очень осторожны, чтобы не порезаться, работая рядом с маленьким острым лезвием Cricut, расположенным в держателе инструмента внутри Cricut.

Выключите Cricut и отключите все кабели.

Переверните Cricut так, чтобы нижняя сторона была обращена вверх.

Используйте палец, чтобы поддеть и снять все четыре резиновые ножки с нижней части Cricut.

Используйте крестовую отвертку, чтобы удалить четыре винта длиной 41 мм, крепящие верхнюю крышку к основанию. Под каждой ножкой есть по одному винту.

На протяжении всего ремонта следите за каждым винтом и убедитесь, что он вернется ровно на то место, откуда был извлечен.

Переверните Cricut так, чтобы серебристая крышка была обращена вверх.

Вы можете заменить резиновые ножки перед переворотом Cricut, чтобы избежать повреждения Cricut или вашей рабочей поверхности.

Откройте Cricut, подняв верхнюю серебристую крышку. Передний лоток также откроется.

Внутри Cricut находятся семь винтов, крепящих верхнюю крышку к металлической направляющей, которая направляет держатель инструмента. Вы можете добраться до этих винтов, поставив биту отвертки в торцевую трещотку. Если вы используете биты iFixit, меньшие биты подходят для 4-мм гнезда, а большие биты — для 1/4-дюймового гнезда.

Удалите семь винтов длиной 9.8 мм, крепящих верхнюю крышку к металлической направляющей.

Крышка петли крышки расположена в основании серебристой крышки и удерживается на месте пятью штифтами, которые слегка приклеены.

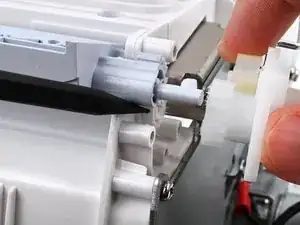

Вставьте плоский конец лопатки между правой стороной крышки петли и верхней крышкой.

Если недостаточно места для вставки лопатки, сдвиньте серебристую крышку влево.

Используйте лопатку, чтобы поддеть крышку.

Необходимо поддеть крепко рядом со штифтами, чтобы избежать трещин в крышке.

Используйте плоский конец лопатки, чтобы поддеть вдоль длинной стороны крышки петли, пока она не освободится.

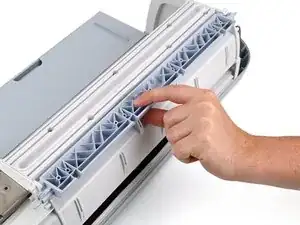

Поднимите и снимите крышку петли.

Используйте отвертку Torx T8, чтобы удалить четыре винта длиной 10.2 мм, крепящих крышку к петле.

Используйте плоский конец лопатки, чтобы поддеть крышку из петли, поднимая крышку.

Поднимите и снимите крышку.

К крышке всё еще подключен шнур внутри верхней крышки. Не пытайтесь полностью снять верхнюю крышку пока.

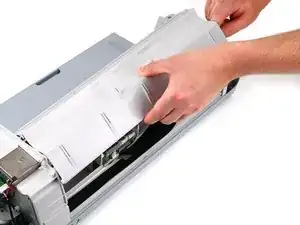

Приподнимите верхнюю крышку от Cricut лишь до тех пор, пока она не освободится от основания.

Поверните верхнюю крышку вправо и приподнимите так, чтобы правая сторона крышки опиралась на вашу рабочую поверхность.

Есть шнур, соединяющий кнопки на верхней крышке с Cricut.

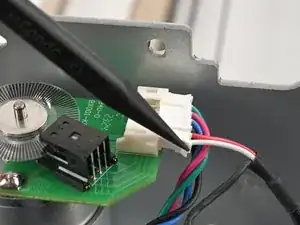

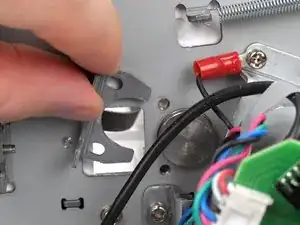

Используйте лопатку, чтобы отключить слайд-контакт от платы кнопок, надавливая по одной стороне, а затем на другую, пока он не освободится.

Отсоедините скотч, удерживающий провода кнопок внутри верхней крышки.

Во время сборки, если этот скотч плохо держится, замените его на кусок изоленты, чтобы убедиться, что эти провода не застрянут в механизмах.

Поднимите и снимите верхнюю крышку.

В петле может быть значительное напряжение. Держите отвертку крепко и дайте напряжению медленно высвободиться.

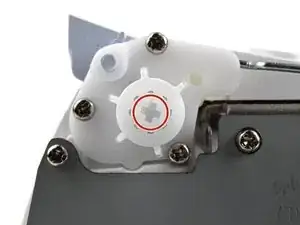

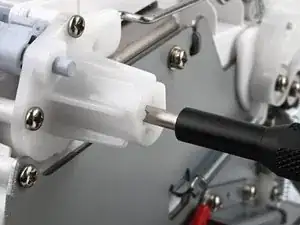

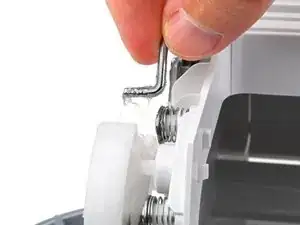

Используйте крестовую отвертку, чтобы освободить напряжение в правой петле, нажав на внутреннюю часть петли, пока она не освободится, а затем позволяйте ей вращаться по часовой стрелке, пока она не остановится.

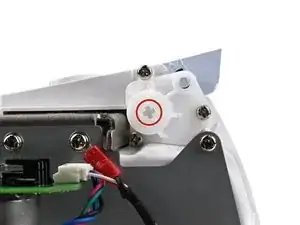

Используйте отвертку Phillips, чтобы снять напряжение с левой петли, нажав на внутреннюю часть петли до тех пор, пока она не освободится, затем вращайте её против часовой стрелки до полной остановки.

При сборке используйте отвертку Phillips для натяжения петель, нажимая на внутреннюю часть каждой петли внутрь и вращая в противоположном направлении до тех пор, пока это не станет сложно делать.

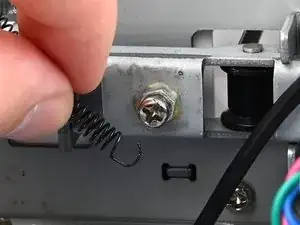

Держите пружину только за крючки с обоих концов. Держание в середине пружины может деформировать её.

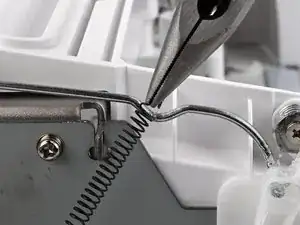

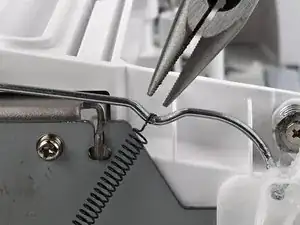

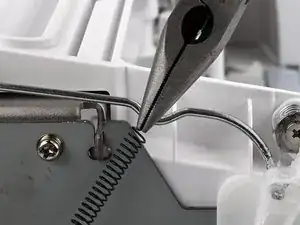

Используйте плоскогубцы или пальцы, чтобы поднять пружину с рычага освобождения поддона на левом конце Cricut.

Некоторое смазочное масло может удерживать эту пружину на месте.

Снимите нижнюю часть пружины со шпинделя натяжения и отложите пружину в сторону.

Во многих последующих шагах есть детали со смазочным маслом. Вы можете надеть резиновые перчатки, чтобы не запачкать руки.

Снимите передний конец рычага освобождения поддона с механизма освобождения поддона, потянув его к центру Cricut, а затем поднимая вверх.

При сборке:

Если во время разборки было потеряно много смазочного масла, используйте лопатку или палочку для мороженого, чтобы нанести новую высок viscosную смазку на механизм освобождения поддона.

Используйте бумажные полотенца и изопропиловый спирт для удаления избыточного масла. Если вы очищаете масло с электронных компонентов, убедитесь, что используете спирт высокой концентрации (больше 90%).

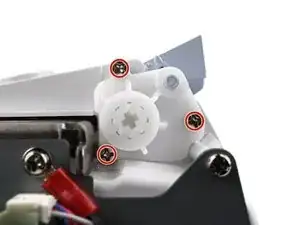

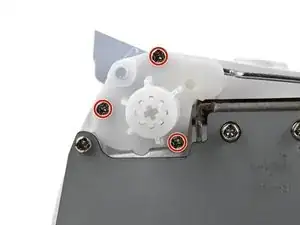

Используйте отвертку Phillips, чтобы снять три винта длиной 10.0 мм, крепящих левую петлю.

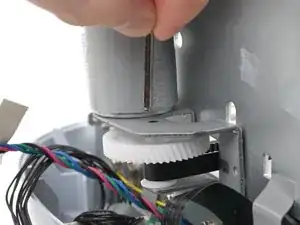

Держа левую петлю одной рукой, используйте лопатку, чтобы сдвинуть внутреннюю шестеренку с её поста и снять петлю.

Во время снятия держите рычаг освобождения и его шестеренку вместе с петлёй, чтобы снять их вместе.

При сборке убедитесь, что шестеренка рычага освобождения поддона правильно выровнена с шестеренкой петли.

Используйте отвертку Phillips, чтобы снять три винта длиной 10.0 мм, крепящих правую петлю.

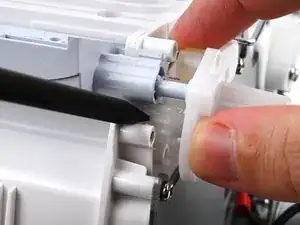

Держа правую петлю одной рукой, используйте лопатку, чтобы сдвинуть внутреннюю шестеренку с её поста и снять петлю.

Этот шаг относится только к процессу сборки. Петли используют смазочное масло для контроля скорости открытия крышки. Если петли вращаются слишком свободно, или если вы случайно вытерли много масла, возможно, потребуется нанести новое смазочное масло.

Вытащите внутреннюю часть петли из корпуса.

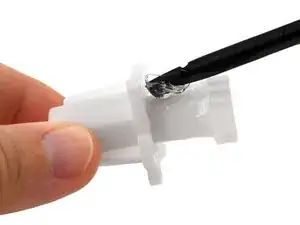

Используйте лопатку или палочку для мороженого, чтобы нанести небольшое количество высок viscosного смазочного масла на внутреннюю часть петли.

Вставьте внутреннюю часть петли обратно в корпус.

Соскоблите избыточное масло с помощью лопатки или палочки для мороженого. Используйте бумажные полотенца и изопропиловый спирт для удаления масла с любых других поверхностей. Если вы очищаете масло с электронных компонентов, убедитесь, что используете спирт высокой концентрации (больше 90%).

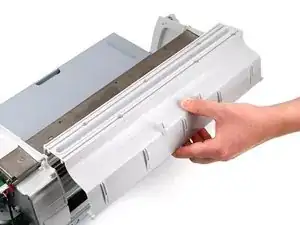

Снимите верхнюю петлю крышки.

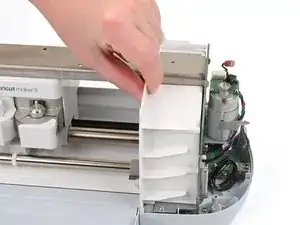

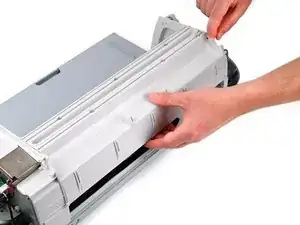

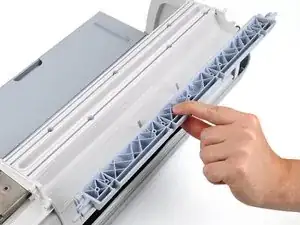

Освободите заднюю крышку от зажимов с левой и правой стороны, резко потянув крышку от Cricut.

Будьте осторожны, чтобы не схватить шлейф под задней крышкой при её снятии.

Пластиковые кронштейны с обеих сторон задней крышки имеют зажимы, которые не позволяют кронштейну выйти. Используйте одну руку, чтобы отвести один из этих зажимов, чтобы задняя крышка могла снять.

Снимите заднюю крышку, поворачивая нижний край вверх и оттягивая её от Cricut, удерживая зажим в стороне.

Используйте отвертку Phillips, чтобы снять два винта длиной 10.2 мм, крепящих левый конец верхнего металлического направляющего.

Будьте осторожны, чтобы не потерять шайбу и стопорную шайбу под каждым винтом.

При сборке убедитесь, что каждый винт имеет шайбу и стопорную шайбу, при этом стопорная шайба должна находиться между шайбой и головкой винта.

Винты на этом этапе имеют разные резьбы. Тщательно следите за тем, куда идут винты, чтобы избежать повреждения мест для винтов.

Используйте отвертку Phillips, чтобы удалить восемь винтов с правой стороны Cricut:

Два винта длиной 10.2 мм, крепящих правый конец верхнего металлического направляющего, включая шайбу и стопорную шайбу.

Четыре винта длиной 10.0 мм, крепящих большой белый пластиковый кронштейн.

Два винта длиной 7.9 мм, крепящих большой белый пластиковый кронштейн, включая белые пластиковые прокладки.

При сборке:

Проверьте, чтобы держатель инструмента свободно скользил с верхним металлическим направляющим, полностью установленным перед повторной установкой любых винтов. Если это не так, возможно, вам нужно немного наклонить верхнюю часть держателя инструмента вперед, чтобы она полностью вошла в верхний направляющий.

Подключите провод заземления мотора к самому правому винту, который крепит правый конец верхнего металлического направляющего.

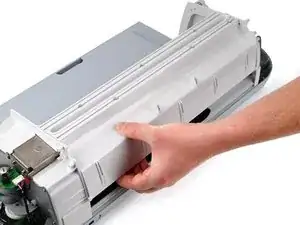

Сдвиньте большой белый пластиковый кронштейн вверх и к центру Cricut.

Верхняя металлическая направляющая выйдет из своего паза на правой рамке.

Во время сборки убедитесь, что пластиковый кронштейн полностью установлен на место и не перекрывает передний лоток.

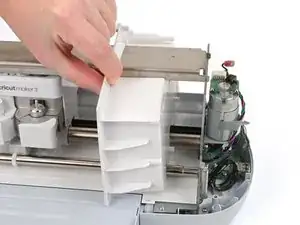

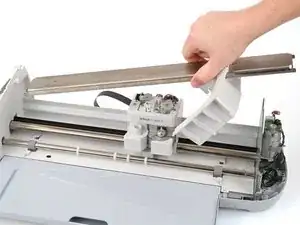

Поднимите верхнюю металлическую направляющую и сдвиньте её вправо, чтобы снять её вместе с большим белым пластиковым кронштейном.

Во время сборки убедитесь, что большой белый пластиковый кронштейн установлен на металлической направляющей, а металлическая направляющая установлена в правильном положении. Овальное отверстие должно быть обращено к правому концу Cricut.

Перед началом этого шага обратите внимание на натяжение ремня. Во время сборки вам нужно будет затянуть ремень до такого же натяжения.

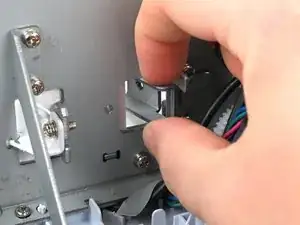

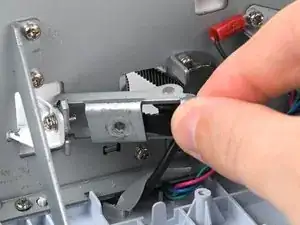

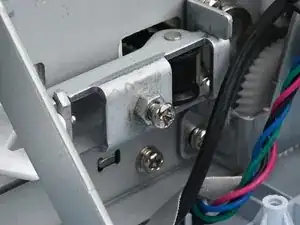

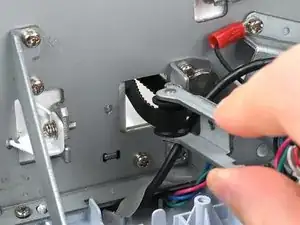

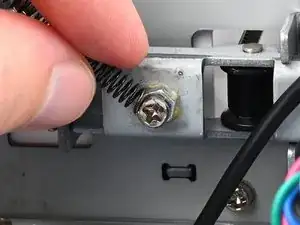

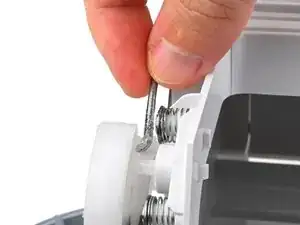

Используйте крестовую отвертку, чтобы удалить натяжной винт длиной 18.5 мм со скобы в задней части левой стороны Cricut.

Гайка может слегка прилипнуть к скобе. Используйте ключ, чтобы ослабить гайку, чтобы она снялась вместе с винтом.

Во время сборки:

Закрутите гайку от головки винта на несколько полных оборотов.

Вкрутите винт в отверстие в скобе, пока гайка не коснётся скобы.

Используйте ключ на 6 мм, чтобы держать гайку и закручивайте винт, пока ремень не достигнет правильного натяжения.

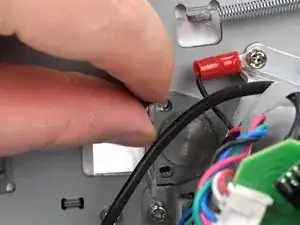

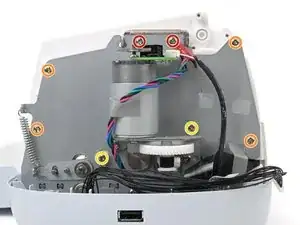

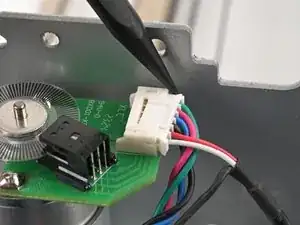

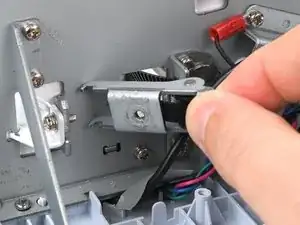

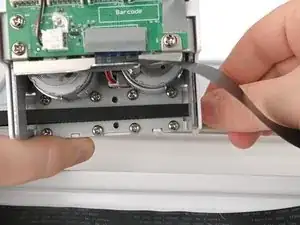

Используйте лопатки, чтобы вытащить кабель из движущегося разъёма на верхней части мотора с правой стороны Cricut, надавливая с одной стороны, затем с другой, пока он не освободится.

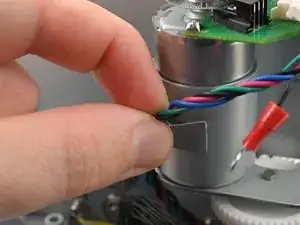

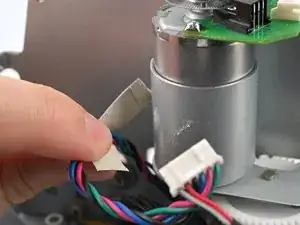

Снимите ленточку, фиксирующую провода к мотору.

Во время сборки, если эта лента плохо держится, замените её на кусок изоляционной ленты, чтобы эти провода не застряли в шестернях.

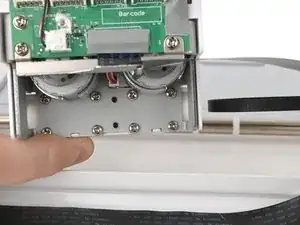

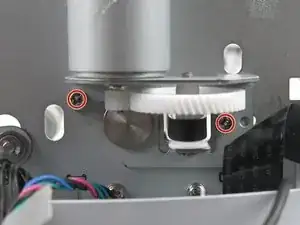

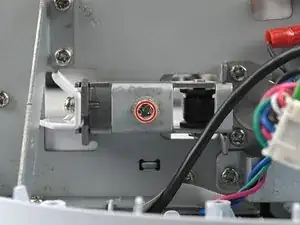

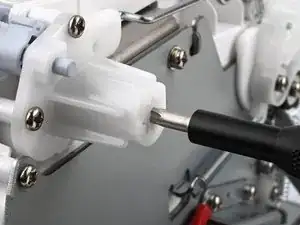

Используйте крестовую отвертку, чтобы удалить два винта длиной 7.4 мм, крепящих правый мотор.

Поверните мотор против часовой стрелки на 90 градусов, чтобы открыть E-clip под шестернёй.

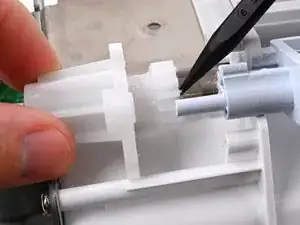

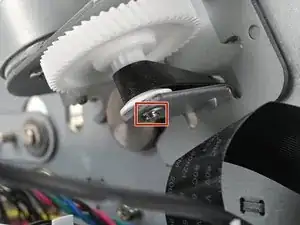

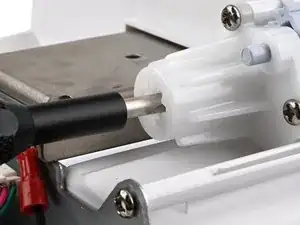

Используйте маленькую плоскую отвертку или другой жёсткий инструмент, чтобы снять E-clip с нижней части кронштейна правого мотора.

Поднимите штифт, фиксирующий шестерни, из верхней части кронштейна правого мотора.

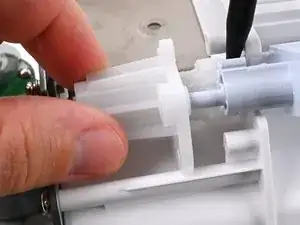

Сдвиньте кронштейн правого мотора с конца штанги держателя инструмента.

Это освободит правый конец металлической штанги и позволит вам снять ремень с этого конца.

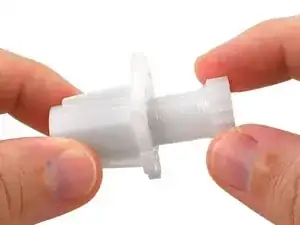

Шестерня, которую вы удаляете на этом шаге, имеет маленькую заглушку на дне, которая упадёт, когда вы вытянете шестерню из кронштейна. Будьте осторожны, чтобы не потерять её.

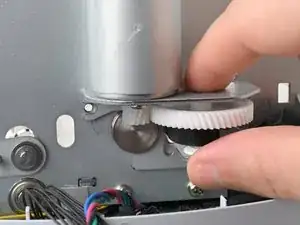

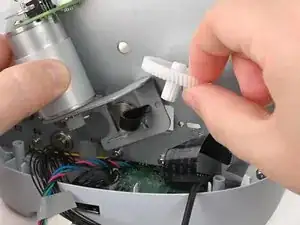

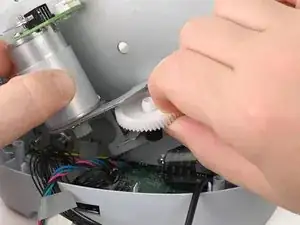

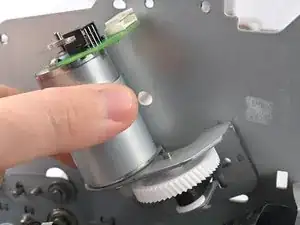

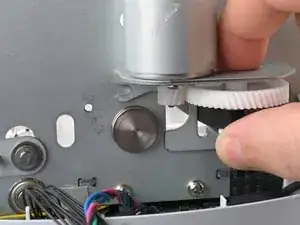

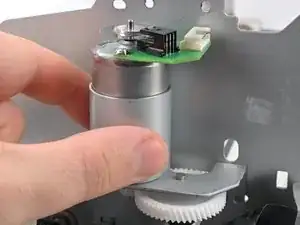

Одной рукой удерживая мотор, другой рукой снимите шестерню с кронштейна мотора.

Эта часть может быть сложной. Регулируйте мотор и тяните шестерню под разными углами, пока она не освободится.

Когда шестерня выйдет из кронштейна, поднимите шестерню из ремня.

Во время сборки:

Пропустите ремень через отверстие в кронштейне мотора.

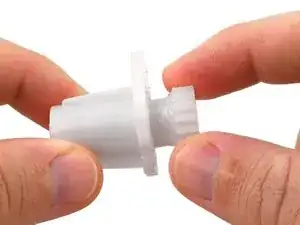

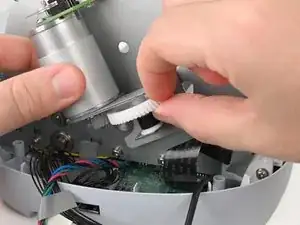

Вставьте меньшую часть шестерни в ремень и замените заглушку на дне шестерни.

Удерживайте шестерню, ремень и заглушку на месте, когда вставляете шестерню в кронштейн мотора.

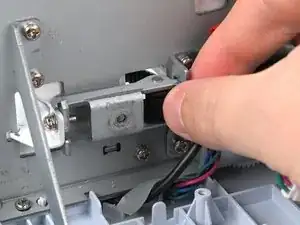

Оттяните кронштейн с левой стороны Cricut от рамки, пока кронштейн не освободится.

Во время сборки убедитесь, что левая сторона кронштейна заправлена на место.

Пропустите всю сборку кронштейна, шестерни и ремня через отверстие в рамке.

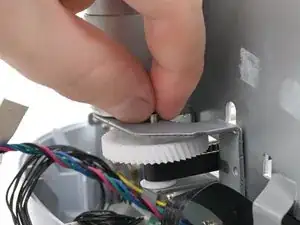

Используйте маленькую плоскую отвертку или другой жёсткий инструмент, чтобы снять E-clip с нижней части сборки левого кронштейна.

Поднимите штифт, фиксирующий шестерню, из сборки левого кронштейна.

Удалите шестерню, позволив ремню выпасть из кронштейна.

Используйте крестовую отвертку, чтобы удалить два винта длиной 7.4 мм, крепящих кронштейн левой штанги держателя инструмента.

Удалите кронштейн левой штанги держателя инструмента.

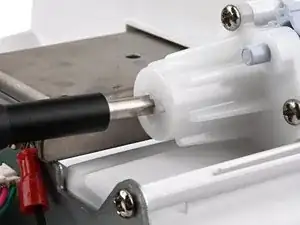

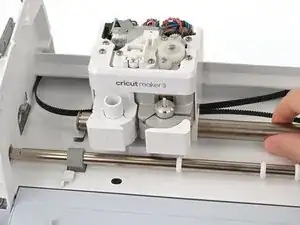

Потяните за направляющую для инструмента вправо, полностью проходя через держатель инструмента.

Вы можете полностью удалить направляющую из Cricut или оставить её частично удалённой.

Во время сборки:

Направляющая для инструмента может застрять, проходя через держатель инструмента. Аккуратно подкорректируйте держатель и направляющую, пока она не начнёт свободно скользить через держатель инструмента.

Если направляющая для инструмента не совпадает с отверстием в раме после прохождения через держатель инструмента, поднимите держатель инструмента с задней направляющей и переустановите его так, чтобы направляющая совпадала с отверстием.

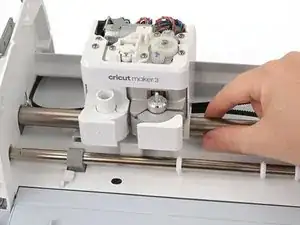

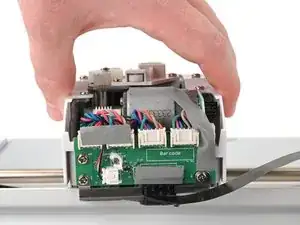

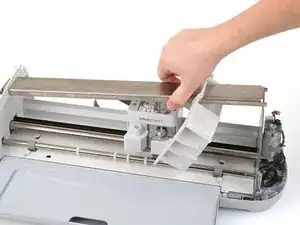

Держатель инструмента все еще подключен к ленте проводов. Не натягивайте ленту проводов, поднимая держатель инструмента.

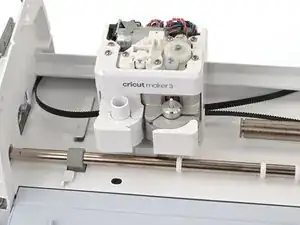

Обратите внимание на положение держателя инструмента на нижней направляющей, чтобы правильно его установить во время сборки.

Поднимите держатель инструмента с нижней направляющей, пока не сможете получить доступ к винтам на дне держателя инструмента.

Во время сборки убедитесь, что держатель инструмента свободно движется по направляющим перед продолжением.

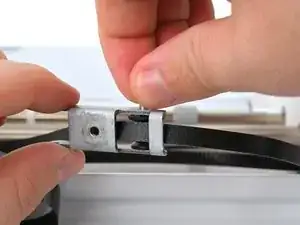

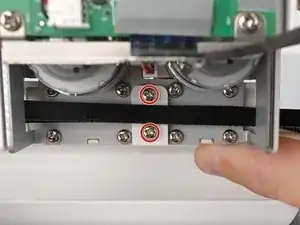

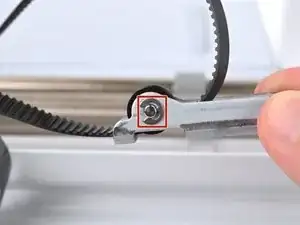

Используйте отвертку Phillips, чтобы удалить два винта длиной 9,8 мм, фиксирующих ремень на держателе инструмента.

Кронштейн, который фиксирует ремень, упадет, как только винты будут удалены.

Во время сборки ваш ремень может потребовать фиксации определённым образом. Обязательно следуйте любым инструкциям производителя.

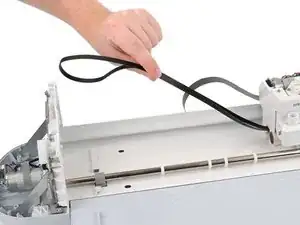

Протяните ремень через держатель инструмента и удалите его.
