Замена логической платы Cricut Personal
Это первые шаги к ознакомлению с внутренним устройством этого устройства. Неудивительно, что потребуется получить донорскую плату любым способом, их нельзя и никогда не удавалось купить новыми.
Шаг 1

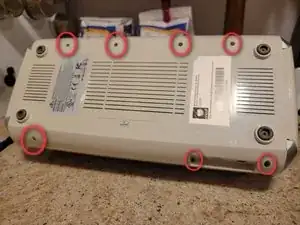

Удалите 7 винтов на нижней панели. Затем аккуратно снимите нижнюю крышку.

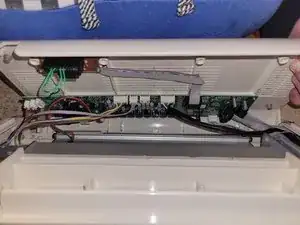

Логическая плата будет сразу открыта — будьте осторожны, чтобы не повредить соединители и не задеть конденсаторы.
Слот для картриджей также выходит вместе с нижней панелью.
Шаг 2

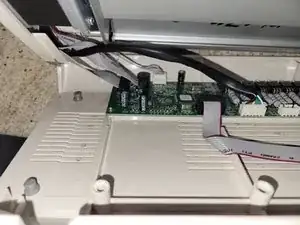

Удалите все 8 соединителей, а также соединитель считывателя картриджей.
Смотрите изображения, чтобы помнить, куда подключается каждый соединитель.
Шаг 3

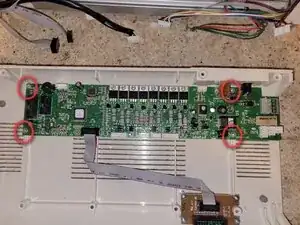

Удалите 4 винта, крепящие логическую плату.

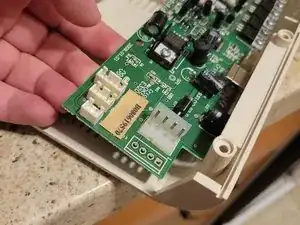

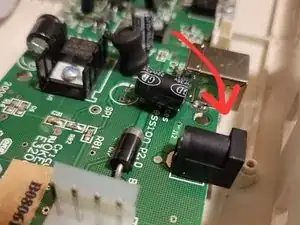

Соединитель питания будет застрял. Соединитель питания имеет выступ — поднимите заднюю часть платы вверх, чтобы освободить выступ.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
