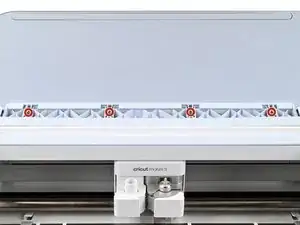

Замена резиновых роликов Cricut Maker 3

Будьте очень осторожны, чтобы не порезаться при работе рядом с маленьким, острым лезвием Cricut, расположенным в держателе инструмента внутри устройства.

Выключите Cricut и отключите все кабели.

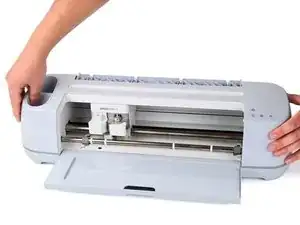

Переверните Cricut так, чтобы была видна нижняя сторона.

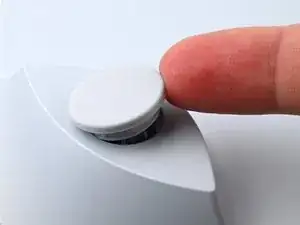

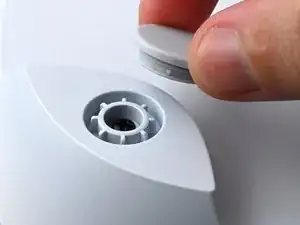

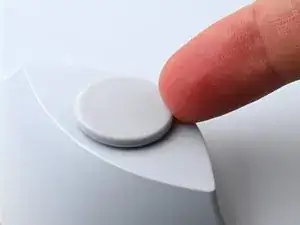

С помощью пальца подденьте и снимите все четыре резиновые ножки с нижней части Cricut.

С помощью Phillips‑отвёртки отвинтите четыре винта длиной 41 мм, крепящие верхнюю крышку к основанию. Под каждой ножкой находится по одному винту.

В ходе ремонта следите за каждым винтом и убедитесь, что каждый возвращается на своё место.

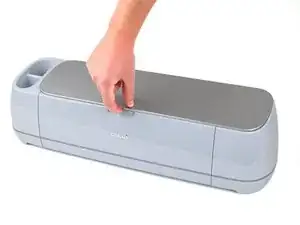

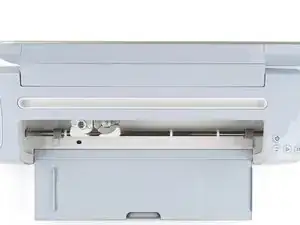

Переверните Cricut так, чтобы серебристая крышка была сверху.

Вы можете заменить резиновые ножки до переворота Cricut, чтобы избежать повреждения устройства или рабочей поверхности.

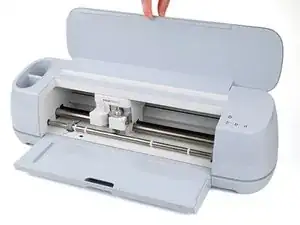

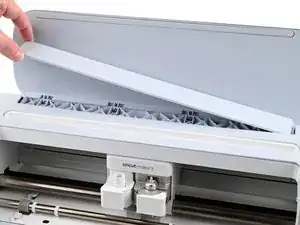

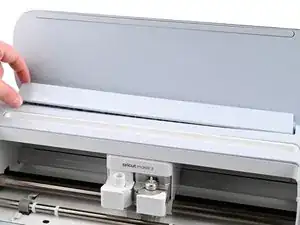

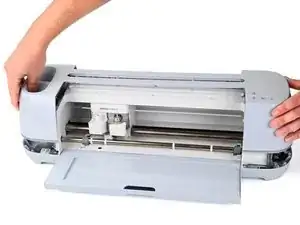

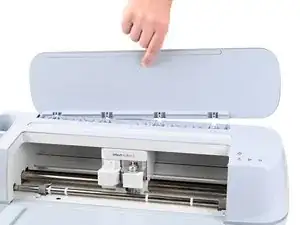

Откройте Cricut, подняв верхнюю серебристую крышку. Передний лоток также откроется.

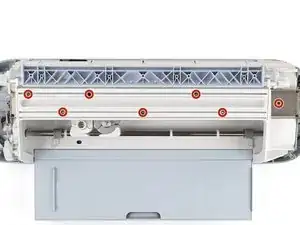

Внутри Cricut находятся семь винтов, крепящих верхнюю крышку к металлической направляющей, по которой движется держатель инструмента. Доступ к этим винтам можно получить, используя биту отвёртки в трещоточном торцевом ключе. Если вы используете биты iFixit, меньшие биты подходят для 4‑мм торца, а большие — для 1/4‑дюймового торца.

Удалите семь винтов Phillips длиной 9.8 мм, крепящих верхнюю крышку к металлической направляющей.

Крышка петли расположена у основания серебристой крышки и удерживается пятью штифтами, слегка приклеенными на месте.

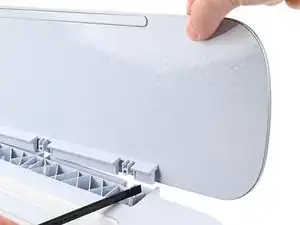

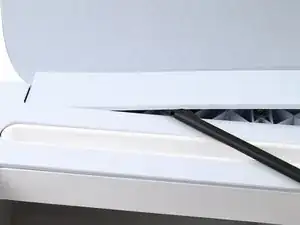

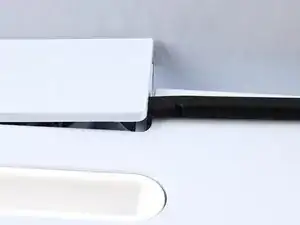

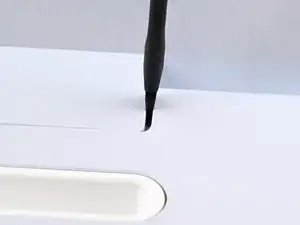

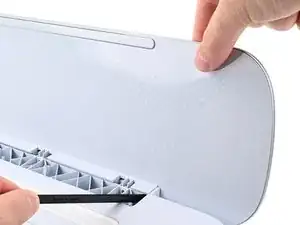

Вставьте плоский конец лопатки между правой стороной крышки петли и верхней крышкой.

Если нет достаточного зазора для вставки лопатки, сдвиньте серебристую крышку влево.

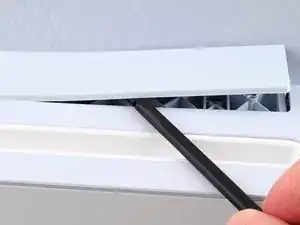

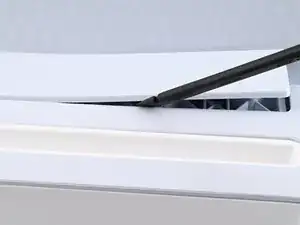

Используйте лопатку, чтобы поддеть крышку.

Плотно подденьте вблизи штифтов, чтобы избежать растрескивания крышки.

Используйте плоский конец лопатки, чтобы поддеть вдоль длинного края крышки петли, пока крышка не освободится.

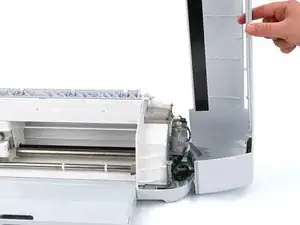

Поднимите и снимите крышку петли.

С помощью отвёртки Torx T8 отвинтите четыре винта длиной 10.2 мм, крепящие крышку к петле.

Используйте плоский конец лопатки, чтобы поддеть крышку из петли, одновременно поднимая крышку.

Поднимите и снимите крышку.

К верхней крышке всё ещё подключён кабель. Не пытайтесь полностью снять верхнюю крышку пока.

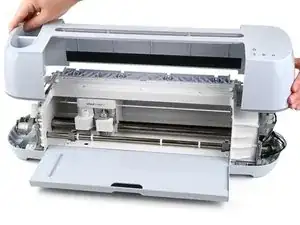

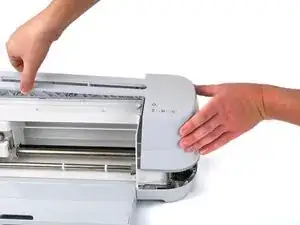

Поднимите верхнюю крышку от Cricut только до тех пор, пока она не отойдёт от основания.

Поверните верхнюю крышку вправо и оперите так, чтобы правая сторона крышки опиралась на рабочую поверхность.

Кнопки на верхней крышке соединены с Cricut кабелем.

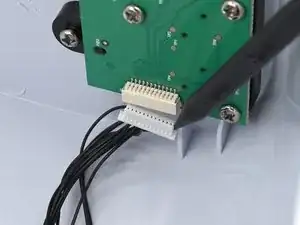

С помощью лопатки отсоедините скользящий разъём от платы кнопок, нажав с одной стороны, затем с другой, пока он не освободится.

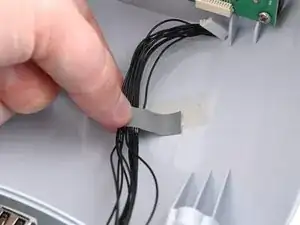

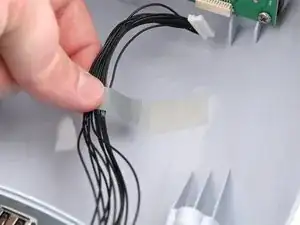

Отклейте ленту, крепящую провода кнопок к внутренней стороне верхней крышки.

При сборке, если эта лента плохо держится, замените её кусочком электроизоляционной ленты, чтобы провода не попадали в шестерни.

Поднимите и снимите верхнюю крышку.

Держите пружину только за крючок на одном из концов. Захват за середину пружины может её деформировать.

Убедитесь, что вы организовали и сохранили все мелкие детали, которые будете снимать в следующих шагах.

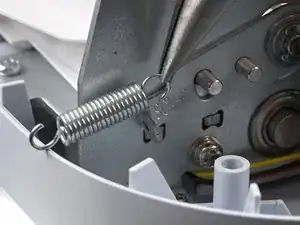

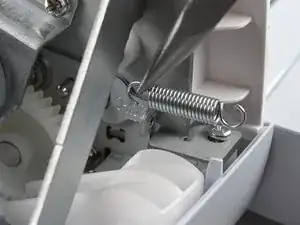

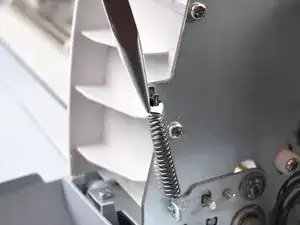

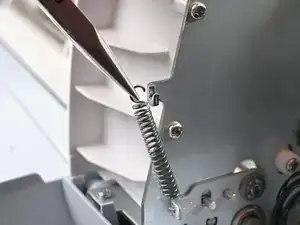

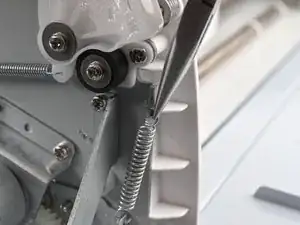

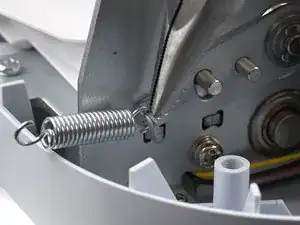

С помощью плоскогубцев с острыми носами снимите натяжную пружину с верхнего штыря с правой стороны Cricut.

Используйте тонкогубцы с заострёнными губками или пальцы, чтобы снять пружину с кронштейна валика.

В шарнире над пружиной находится липкая демпфирующая смазка. Будьте осторожны, чтобы случайно не убрать смазку при прикосновении. Если вы случайно удалите часть смазки, нанесите дополнительную смазку перед установкой верхней крышки.

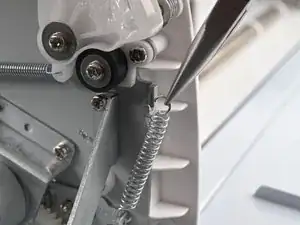

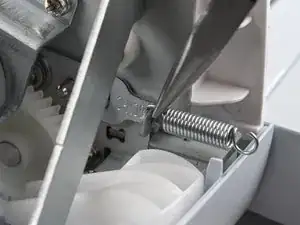

Используйте тонкогубцы, чтобы снять натяжную пружину с левого стороны Cricut с её верхнего штифта.

Определите нужную пружину, нажимая на валик и отмечая, какая пружина расширяется.

Используйте тонкогубцы или пальцы, чтобы снять пружину с кронштейна валика.

Будьте осторожны при снятии E‑образной шайбы на этом шаге, чтобы не потерять её.

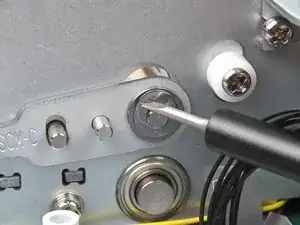

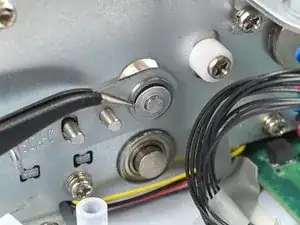

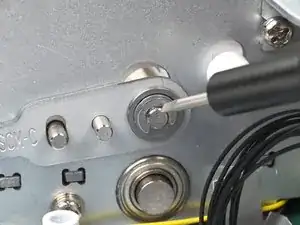

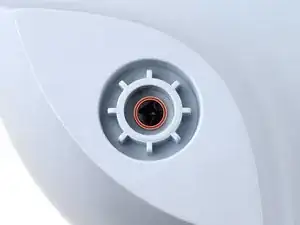

На правом конце валика вставьте маленькую плоскую отвёртку или похожий прижимной инструмент в один из вырезов E‑образной шайбы, которая фиксирует валик.

Используйте отвёртку или прижимной инструмент, чтобы поддеть E‑образную шайбу и снять её с валика.

Можно прижать шайбу большим пальцем или закрепить небольшой кусочек ленты поверх неё, чтобы она не улетела.

При сборке вы можете удерживать E‑образную шайбу на месте небольшим кусочком ленты, а затем использовать тонкогубцы, чтобы сжать шайбу и установить её на валик.

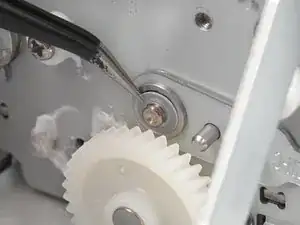

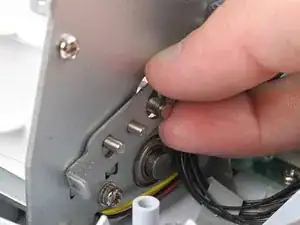

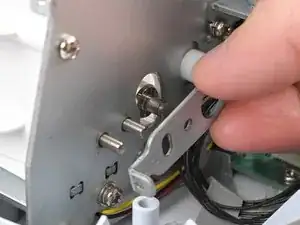

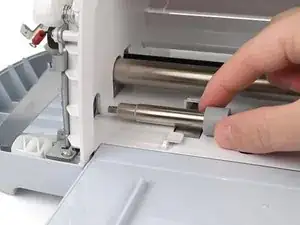

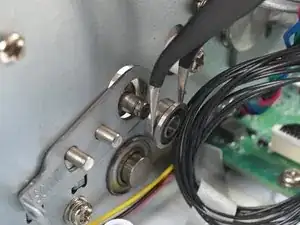

Используйте изогнутые пинцет или наклонные пинцеты, чтобы снять пластиковую шайбу с правого конца валика.

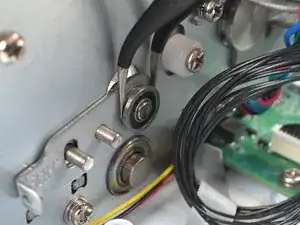

Используйте изогнутые пинцет или пальцы, чтобы извлечь подшипник из кронштейна валика.

Снимите кронштейн валика.

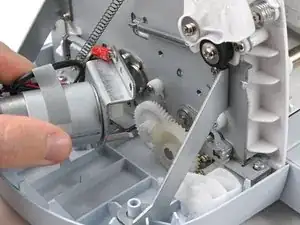

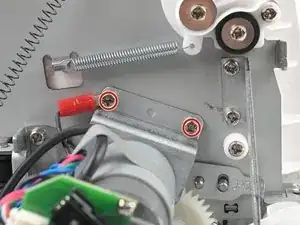

С левой стороны Cricut используйте крестовую отвёртку, чтобы выкрутить три винта длиной 7,3 мм, которыми закреплён узел мотора валика.

Будьте осторожны, чтобы не потерять шайбу и фиксирующую шайбу под каждым винтом.

При сборке:

Убедитесь, что у каждого винта есть шайба и фиксирующая шайба, причём фиксирующая шайба находится между шайбой и головкой винта.

Убедитесь, что заземляющий провод закреплён на корпусе Cricut верхним левым винтом.

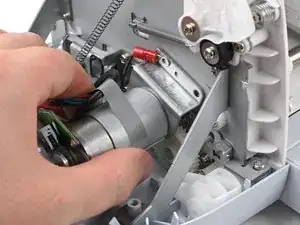

Узел мотора валика содержит штифт, проходящий через шестерню и в рамку Cricut. Тяните узел прямо наружу, чтобы не погнуть этот штифт.

Возьмите узел мотора валика и отведите его в сторону.

Старайтесь не прикасаться к белой литиевой смазке за узлом мотора валика.

При сборке:

Если белая смазка на штифте оторвалась при разборке, нанесите небольшое количество новой смазки на штифт перед установкой моторного узла на место.

Используйте бумажные полотенца и изопропиловый спирт для удаления разбросанной смазки.

Убедитесь, что штифт в моторном узле проходит через шестерню и входит в отверстие в рамке.

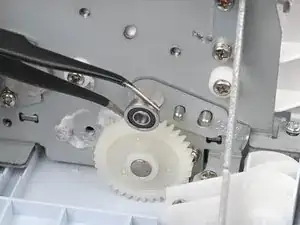

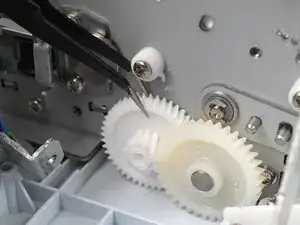

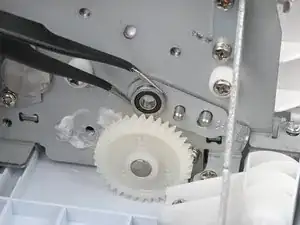

Используйте изогнутые пинцет, чтобы снять шестерню, которая была закреплена за узлом мотора валика.

Будьте осторожны при снятии E‑образной шайбы на этом шаге, чтобы не потерять её.

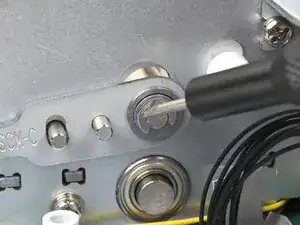

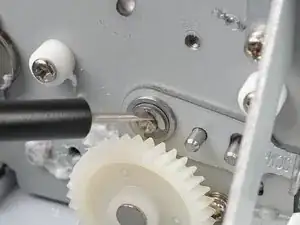

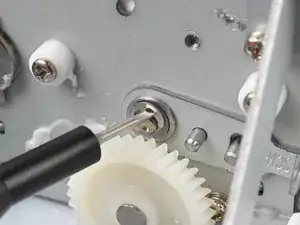

Вставьте маленькую плоскую отвёртку или похожий прижимной инструмент в один из вырезов E‑образной шайбы, которая крепит валик.

Используйте отвёртку или прижимной инструмент, чтобы поддеть E‑образную шайбу и снять её с валика.

Можно прижать шайбу большим пальцем или закрепить небольшой кусочек ленты поверх неё, чтобы она не улетела.

При сборке вы можете удерживать E‑образную шайбу на месте небольшим кусочком ленты, затем использовать тонкогубцы, чтобы сжать шайбу и установить её на валик.

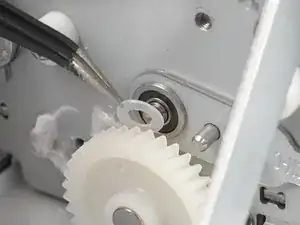

Используйте пинцет, чтобы снять пластиковую шайбу с левого конца валика.

Используйте изогнутые пинцет или пальцы, чтобы извлечь подшипник из кронштейна валика.

Кронштейн валика трудно снять и его можно оставить на месте.

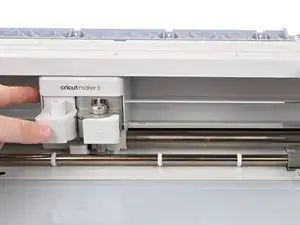

Если в этот шаг держатель инструмента застрянет, прекратите движение и проверьте, не мешает ли мотор держателя инструмента на правой стороне Cricut.

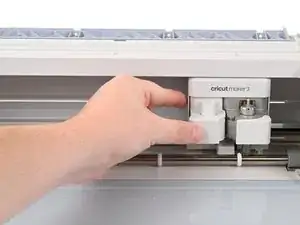

Осторожно сдвиньте держатель инструмента вправо до конца его направляющей.

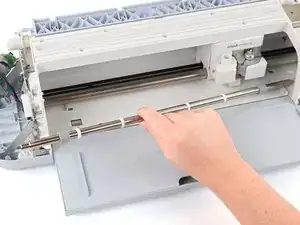

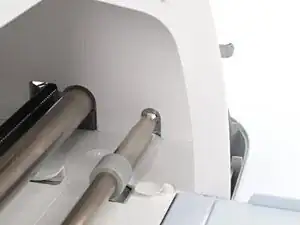

Сдвиньте валик вправо, убедившись, что он проходит через отверстие в правой стороне.

Поднимите левый конец валика вверх и на себя, чтобы он освободился от боковой стенки Cricut и держателя инструмента.

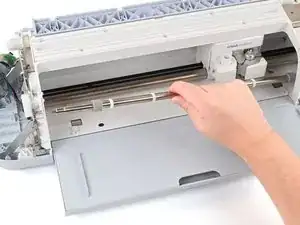

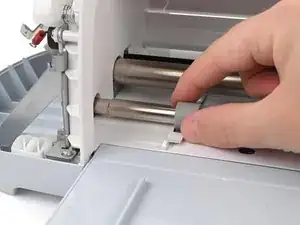

Сдвиньте валик влево, чтобы вынуть его.

Резиновые ролики очень сложно снять. Если вы их заменяете, можно разрезать их и снять. Если требуется вынуть ролики целиком, выполните следующие указания.

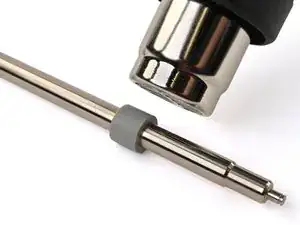

Используйте термофен или фен для волос, чтобы нагреть резиновый ролик до состояния, когда он будет горячим на ощупь.

После нагревания держитесь за вал только за холодный конец.

Подпереть вал ролика о прочную поверхность или попросите помощника держать его.

Перед продолжением убедитесь, что рабочая поверхность выдержит последующие действия. Этот процесс может повредить рабочую поверхность.

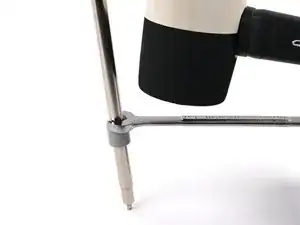

Наденьте открытый ключ на вал ролика над резиновым роликом так, чтобы ключ опирался на ролик. Ключ должен быть достаточно большим, чтобы охватить вал и при этом опираться на резиновый ролик.

Держа ключ одной рукой, ударьте по ключу резиновым молотком, чтобы сдвинуть резиновый ролик и снять его с вала.

При сборке следуйте инструкциям, прилагаемым к запасным резиновым роликам. Если инструкции отсутствуют, выполните описанные действия в обратном порядке: нагрейте резиновые ролики, затем с помощью ключа и молотка установите их на место.
