Замена ЖК-экрана Brother CS6000i
В этом руководстве показано, как заменить ЖК-экран на швейной машине Brother CS6000i. ЖК-экран помогает пользователю определить текущий режим шитья и скорость. Общие признаки неисправного ЖК-экрана включают неисправные диоды или пустой экран во время работы машины.
Перед началом убедитесь, что питание отключено, а игла вынута из машины, чтобы предотвратить риск поражения электрическим током и травм от острых предметов.
Шаг 1
Снимите пять винтов Phillips #2 длиной 20 мм на задней панели устройства.
Снимите один винт Phillips #2 длиной 28 мм на задней панели устройства.
Снимите один винт Phillips #2 длиной 23 мм на задней панели устройства.
Шаг 2
Снимите белую крышку.
Шаг 3
Снимите последний винт — Phillips #2 длиной 11 мм.
После снятия всех восьми винтов у вас будут: пять винтов по 20 мм, один винт 28 мм, один винт 23 мм и один винт 11 мм, все — Phillips #2.
Шаг 4
Слегка раздвиньте две половины корпуса машины, следя за тем, чтобы не натянуть подключенные кабели.
Отсоедините белые провода, подключённые к плате.
Полностью разделите две половины.
Шаг 5

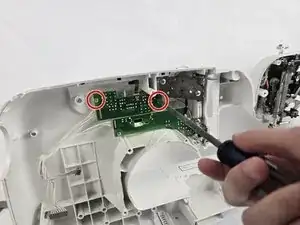

Снимите два винта Philips #2 длиной 10 мм, которые фиксируют экран.
Отключите плоский шлейф в верхней части платы, затем аккуратно извлеките ЖК-экран.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
