Замена мотора валка Cricut Explore Air 2
Если вам нужно заменить мотор валка, используйте это руководство, чтобы получить к нему доступ. Если валок начинает работать с перебоями или перестаёт вращаться вовсе, причиной может быть мотор. Для этого ремонта вам потребуются крестовые отвертки #1 и #2 или биты соответствующих размеров. Сложных шагов нет, но некоторые из них деликатны и требуют особой аккуратности и внимания.
Шаг 1

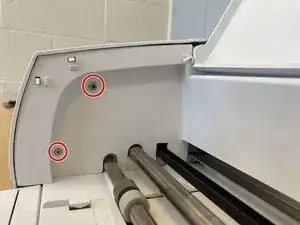

С открытым устройством Cricut получите доступ к двум внутренним винтам спереди с левой стороны.
Используйте крестовую отвертку #1, чтобы снять верхний винт длиной 10,82 мм и нижний винт длиной 9,1 мм.
Шаг 2

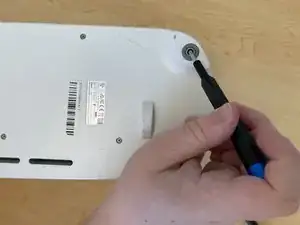

Поверните Cricut так, чтобы дно оказалось наверху.

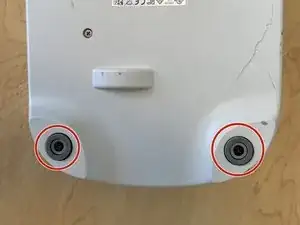

Найдите два винта с прокладками.
Используя крестовую отвертку #2, извлеките оба винта длиной 42,77 мм.
Шаг 3
Верните Cricut в вертикальное положение.

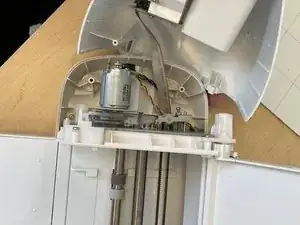

Осторожно приподнимите крышку на левой стороне устройства, чтобы открыть расположенные под ней детали.
Шаг 4

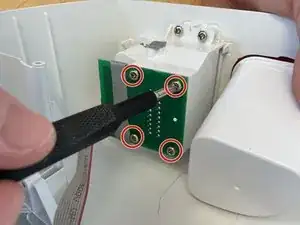

Найдите печатную плату на снятой крышке.
Используйте крестовую отвертку #1, чтобы выкрутить все четыре винта длиной 10 мм.
Шаг 5

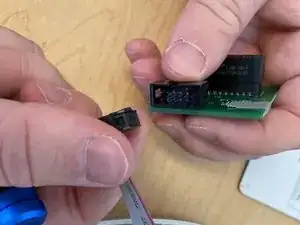

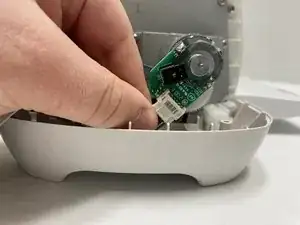

Осторожно отсоедините разъём и снимите плату.
Шаг 6
Осторожно отсоедините разъём, находящийся на моторе валка.
Шаг 7
Найдите три винта, фиксирующие пластину, удерживающую мотор валка в Cricut.
Используйте крестовую отвертку #1, чтобы снять три винта длиной 5 мм.
Шаг 8

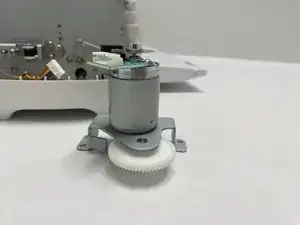

Извлеките мотор из внутренней части Cricut.
Шаг 9

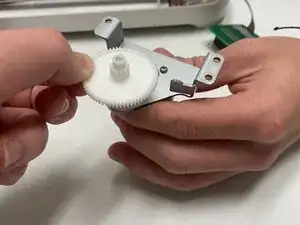

Осторожно снимите белую шестерню с мотора валка.
Шаг 10

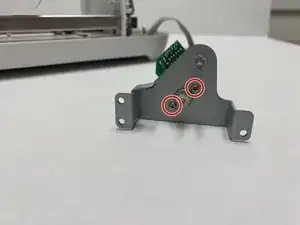

Найдите два винта, крепящие мотор валка к монтажной пластине.
Используйте крестовую отвертку #1, чтобы выкрутить два винта длиной 2 мм.
Шаг 11

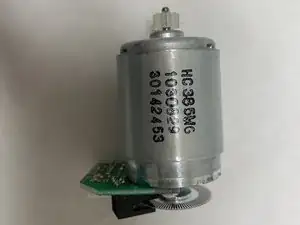

Снимите мотор с пластины.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
