Замена материнской платы Cricut Explore Air 2
Если требуется заменить материнскую плату, используйте это руководство, чтобы получить доступ к ней и извлечь её. Если режущий механизм Cricut или какая‑либо другая деталь начинает неправильно работать, причиной может быть материнская плата. В качестве предварительного шага для доступа к внутренним деталям Cricut используйте руководство по замене передней крышки.
Для этого ремонта вам понадобятся отвертки Phillips #1 и #2 и инструмент для поддевания, желательно из пластика, чтобы не повредить устройство. Ни один из шагов не представляет особой сложности, но обращение с материнской платой и окружающими частями требует деликатного обращения.
Шаг 1
С обеих сторон Cricut, слева и справа, найдите два внутренних винта.
Используйте биту Phillips #1, чтобы выкрутить верхний винт длиной 10,8 мм и нижний винт длиной 9,1 мм с каждой стороны, всего четыре винта.
Шаг 2
Поверните Cricut так, чтобы дно оказалось наверху.
Шаг 3
Найдите четыре винта, по два слева и справа, с прикреплёнными подложками.
С помощью отвёртки Phillips #2 удалите все четыре винта и их подложки.
Шаг 4
Поверните Cricut обратно в вертикальное положение.
Шаг 5
Осторожно поднимите левые и правые части пластикового корпуса Cricut.
Шаг 6
С правой стороны Cricut найдите плату, прикреплённую винтами к снятой крышке.
Найдите четыре винта, фиксирующие плату к корпусу.
Используйте отвёртку Phillips #1, чтобы выкрутить каждый из четырёх винтов длиной 10 мм.
Шаг 7
Осторожно отсоедините разъём от платы, полностью освободив правую часть пластиковой крышки.
Шаг 8
С обеих сторон задней пластиковой панели, слева и справа.
Используя отвёртку Phillips #2, выкрутите каждый из четырёх винтов длиной 5 мм.
Шаг 9
Вставьте пластиковый лопаточный инструмент рядом с левой стороной задней панели.
Осторожно подденьте левую сторону задней дверцы от остальной части корпуса.
Повторите с правой стороной задней дверцы, чтобы полностью снять заднюю панель.
Шаг 10
С обеих сторон найдите винты, фиксирующие шарнир верхней дверцы.
Используйте отвёртку Phillips #1, чтобы снять по два винта длиной 6,5 мм с каждой стороны, всего четыре винта.
Шаг 11
Осторожно снимите крышку с Cricut.
Шаг 12
Найдите винты в углах металлической внутренней пластины с обеих сторон, слева и справа.
Отверните по два винта длиной 8 мм с каждой стороны, всего четыре винта.
Шаг 13
Осторожно откиньте металлическую внутреннюю часть вместе со всем содержимым назад, обнажив нижнюю пластиковую основу Cricut.
Шаг 14
Найдите винты, фиксирующие шарнир передней дверцы к нижней пластине Cricut.
Отверните по четыре винта длиной 5 мм с каждой стороны, всего 8 винтов.
Шаг 15
Осторожно снимите переднюю дверцу с нижней пластины Cricut.
Шаг 16
Найдите разъём над мотором с левой стороны Cricut.
Осторожно отключите два провода от разъёма.
Шаг 17

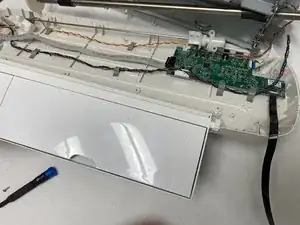

Найдите большую зелёную плату, прикреплённую к пластиковой основанию Cricut.
Это — материнская плата.
Шаг 18
Определите пять винтов, фиксирующих материнскую плату к пластиковой основанию.
Используя отвёртку Phillips #1, снимите каждый из этих винтов длиной 10,3 мм, всего пять винтов.
Шаг 19

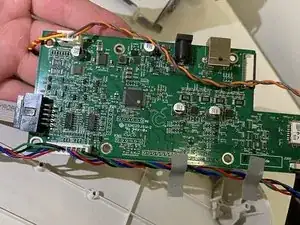

Просуньте руку под материнскую плату и осторожно нажмите вверх, отлепляя ленту от основания и освобождая материнскую плату от пластиковой основы.
Не применяйте чрезмерную силу, так как материнская плата хрупкая и будет небольшое сопротивление от ленты. Используйте мягкое давление при нажатии вверх, и лента легко отслоится.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
