Замена шестерни вала кулачка Bernina 730 Record

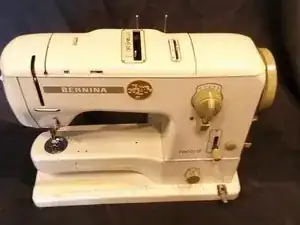

Откройте верхнюю часть машины, чтобы получить доступ к внутреннему механизму.

Проще заменять шестерню без установленной верхней крышки. Ослабьте винт, удерживающий рычаг крышки. Снимите штифт и отложите его для последующей установки.

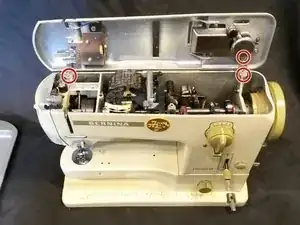

Снимите два винта, крепящие шарниры. Отложите крышку.

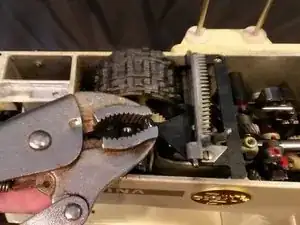

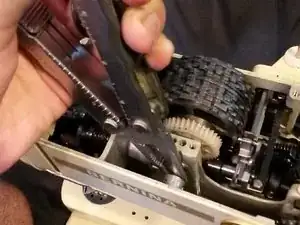

Снимите три винта, крепящие узел. В моём случае один из винтов застрял, и мне пришлось использовать зажимные плоскогубцы, чтобы ослабить его.

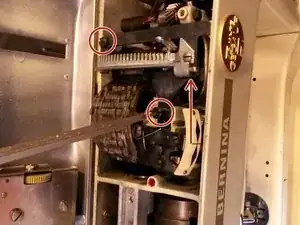

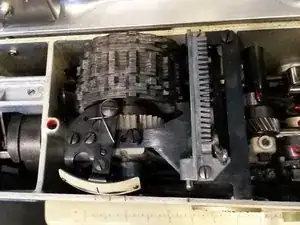

Отодвиньте указатель положения иглы в сторону, чтобы получить доступ к винту под ним.

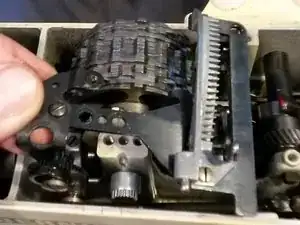

Сдвиньте узел влево и вверх. Он должен выйти легко.

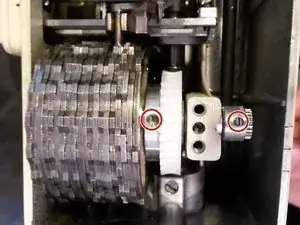

Вал зафиксирован установочными винтами на ступицах шестерен: 1 на кулачковой шестерне, 2 на маленькой шестерёнке, расположенных на 90 градусов друг от друга. Ослабьте их примерно на 3 оборота тонкой отверткой.

Сдвиньте маленькую шестерню к концу вала. Аккуратно сдвиньте вал назад с помощью тонкогубцев. Поймайте шестерню, чтобы она не упала.

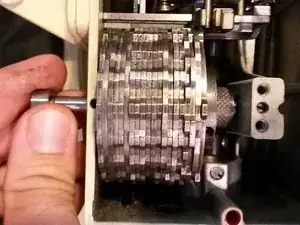

Выдвиньте вал назад через заднюю часть, затем закончите вынимание.

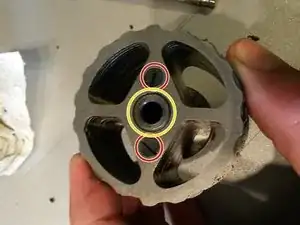

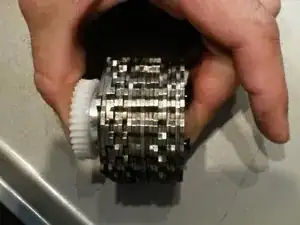

Ослабьте два винта, скрепляющих шестерню и кулачковый узел, чтобы винты можно было вынуть. Оставьте винты в отверстиях, чтобы сохранить взаимное положение деталей.

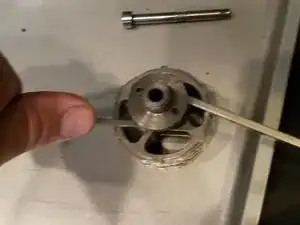

Выдавите вал шестерни пальцами или отверткой, чтобы сдвинуть его наружу. Возможно, потребуется использовать две отвертки, чтобы поддеть его.

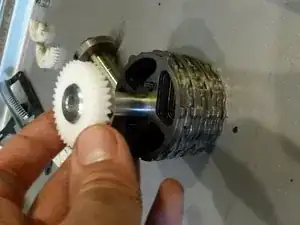

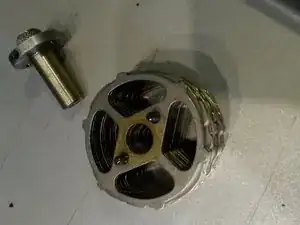

Вставьте новый вал шестерни в кулачковый узел. Совместите отверстия и вверните винты.

Новая шестерня, которую я купил, поставлялась с установочным винтом с головкой под шестигранник, поэтому я переставил старый плоский установочный винт на новый вал.

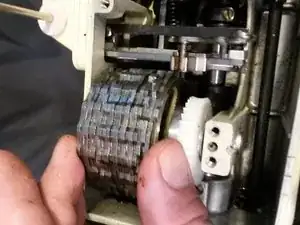

Установите шестерню и кулачковый узел в швейную машину.

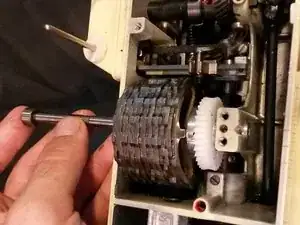

Вставляйте вал, начиная с тонкого конца, пока он не выступит чуть-чуть из подшипника со стороны шестерни.

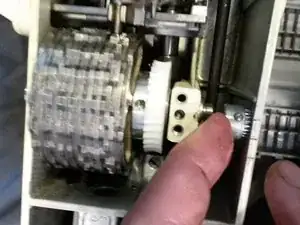

Удерживая маленькую шестерню на месте, сдвиньте вал до упора в неё.

Убедитесь, что вал заподлицо с задней частью машины и маленькая шестерня одета до максимума.

Затяните установочные винты на шестернях (на маленькой шестерне их 2).

Нейлоновые шестерни якобы само-смазывающиеся, но я считаю полезным немного швейного масла, так как они приводятся в движение червячной передачей.

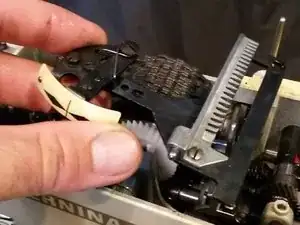

Вставьте указатель иглы слева. По необходимости отодвиньте селектор стежка.

Установите три винта в обратном порядке снятия.

Указатель иглы (белый с чёрными ромбами) опирается на рычаг, касающийся чёрной шестерни, который приводится от маленькой шестерни, установленной ранее. Убедитесь, что этот рычаг поднят и касается чёрной шестерни.
